Waterguard+ zainstalowany w łazienkach i toaletach

Wprowadzenie do czujników wody

Czujniki wody są niezbędne do wykrywania i zapobiegania potencjalnym uszkodzeniom spowodowanym przez wodę w toaletach i łazienkach. Ten artykuł zawiera przegląd instalacji czujników wody w różnych konfiguracjach, które mogą pomóc chronić łazienkę przed kosztownymi wyciekami wody i uszkodzeniami. Niezależnie od tego, czy masz wbudowaną spłuczkę, toaletę bez odpływu lub inne specjalne potrzeby, ten artykuł poprowadzi Cię przez proces zabezpieczania toalety i łazienki przed uszkodzeniem przez wodę.

Ogólne informacje o rozwiązaniu

Zawory do dostarczania ciepłej i zimnej wody są zainstalowane w szafce rozdzielacza(F), a Linkbox+(B) jest zainstalowany na zewnątrz szafki rozdzielacza(F) w metalu. Linkbox+ jest podłączony do bezprzewodowego czujnika wody WaterSensor+(A), który jest instalowany z akcesoriami w zależności od tego, czy czujnik jest używany w suchym pomieszczeniu mokrym, czy w pomieszczeniu mokrym z odpływem do kanalizacji.

Szczegółowy opis rozwiązania pokazujący różne sposoby instalacji Linkbox+(B) znajduje się w artykule Instalacja Linkbox+ w połączeniu z szafkami rozdzielczymi i w sufitach.

Rozwiązania opisane w tym artykule są zgodne z Przepisami Techniki Budowlanej TEK17 § 15-5 (4) i związanymi z nimi wytycznymi: "Przecieki z wbudowanych spłuczek lub podobnych muszą być widoczne. W pomieszczeniach innych niż wilgotne, wyciek musi prowadzić do automatycznego odcięcia wody".

Opcja 1 - Instalacja w suchym pomieszczeniu mokrym z wodoodporną skrzynką spłuczki

Więcej informacji na temat stosowania wodoszczelnych skrzynek do spłuczek w suchych pomieszczeniach mokrych i wstępnie zatwierdzonych instalacjach można znaleźć w tym artykule Sintef.

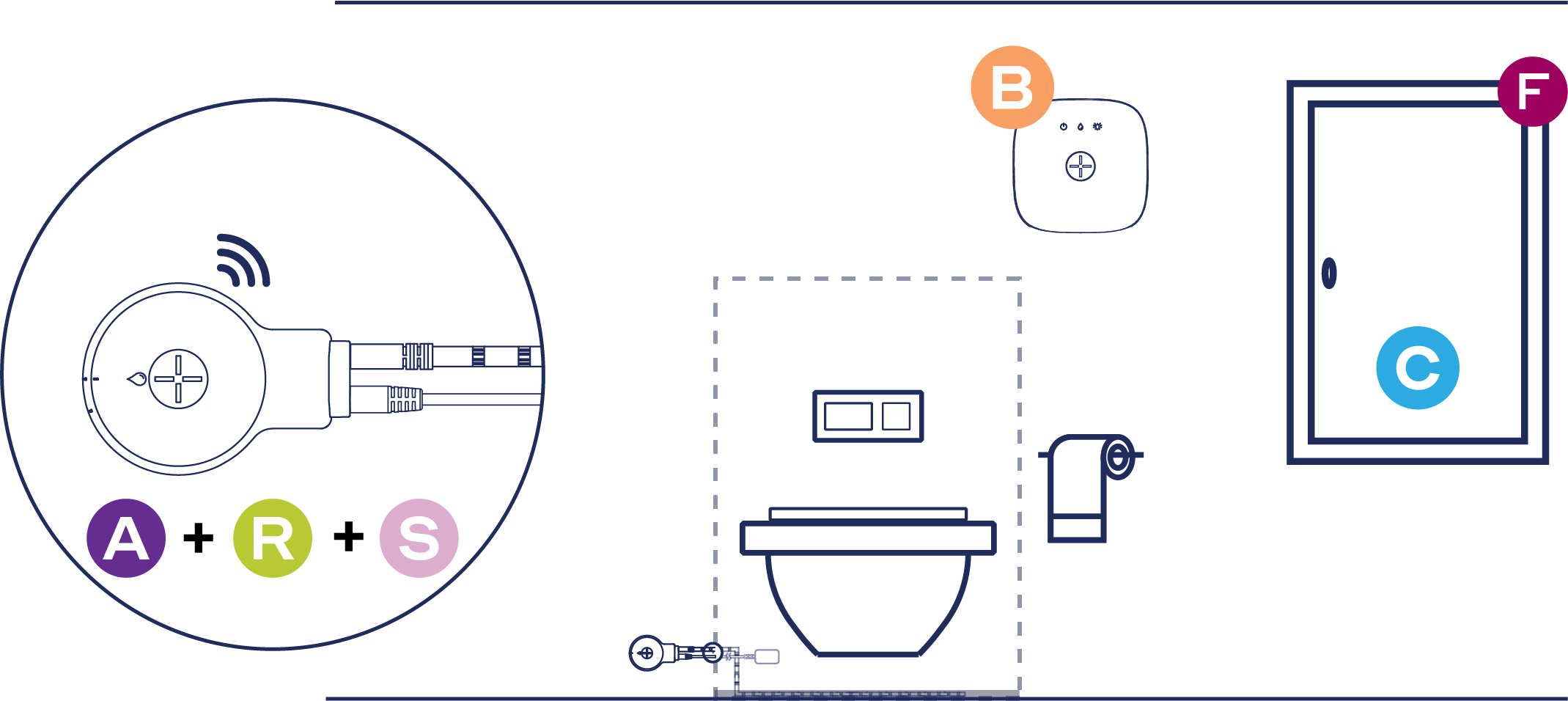

Szkic zasady działania

Opis montażu

Wspornik czujnika(R) jest montowany na ścianie za pomocą śrub lub dostarczonej taśmy dwustronnej. Taśma czujnika jest podłączana do wspornika za pomocą wtyczki mini-jack, a następnie wkładana i mocowana w wodoodpornej skrzynce spłuczki przez przelew (lub na tylnej krawędzi natynkowej skrzynki spłuczki), przycinana do odpowiedniej długości i mocowana na dole skrzynki spłuczki. Zasilacz 5 V(S) jest podłączony do wspornika czujnika i podłączony do wolnego gniazdka (opcja). Czujnik WaterSensor+(A) jest montowany we wsporniku czujnika(R).

Zawory(C) są instalowane w szafce rozdzielacza(F) odpowiednio na wlotach ciepłej i zimnej wody. Linkbox+(B) jest montowany w odpowiednim miejscu na zewnątrz szafki rozdzielacza. Opcja: Czujnik Teip można podłączyć do Linkbox+ i zamocować w szafce rozdzielacza (w celu monitorowania szczelności szafki rozdzielacza).

UWAGA! W przypadku instalacji w suchych pomieszczeniach mokrych konieczne jest zainstalowanie skrzynki spłuczki z rynną na dole, która zatrzymuje wyciekającą wodę w ilości odpowiadającej ilości zawartej w spłuczce. Konieczne jest również utworzenie przelewu w górnej części przedniej części korytka (ale pod muszlą klozetową), tak aby wyciekająca woda, która nie zostanie przechwycona przez korytko, była widoczna w pomieszczeniu.

Aby ułatwić instalację i konserwację SensorTape, zalecamy zamontowanie zdejmowanej płyty przedniej przed wodoszczelnym korytkiem w skrzynce spłuczki.

Instalacja wymaga tych samych produktów niezależnie od tego, czy skrzynka spłuczki jest montowana natynkowo, czy w ścianie, jak pokazano poniżej.

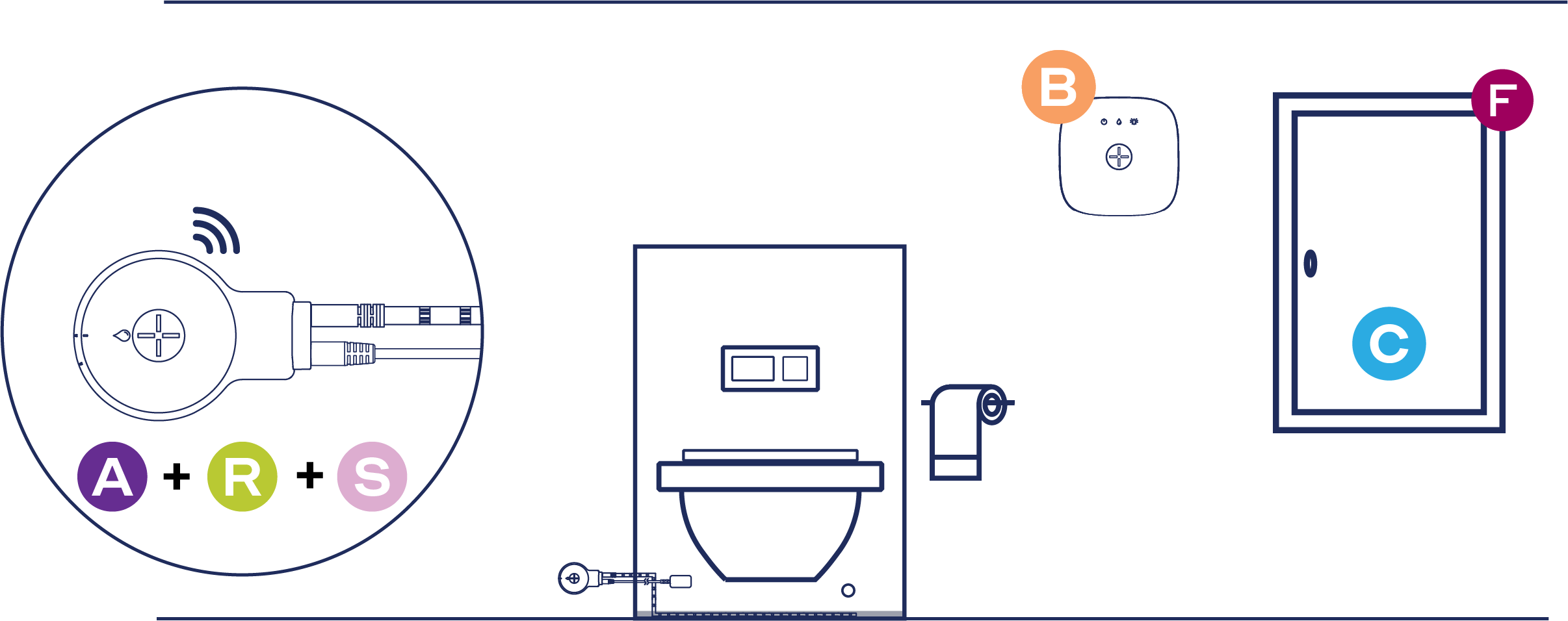

Natynkowa skrzynka spłuczki

Taśmę czujnika(S) można włożyć do skrzynki spłuczki przez otwór spustowy z przodu lub z tyłu skrzynki spłuczki, w kierunku ściany.

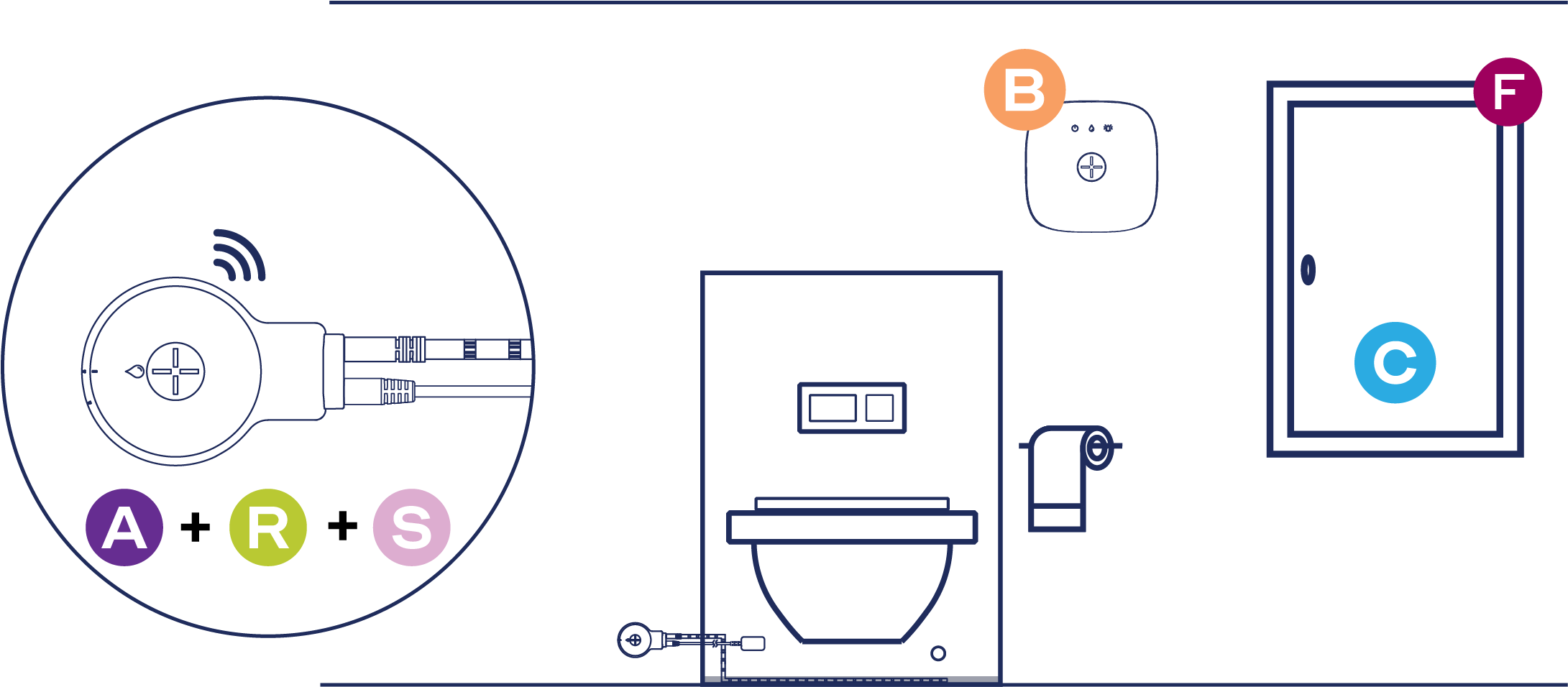

Wbudowana skrzynka spłuczki

Taśmę czujnika(S) można włożyć do skrzynki spłuczki przez otwór spustowy.

Lista produktów (kliknij numer NOBB, aby wyświetlić dokumentację FDV)

Propozycja 1:

PS. Ta lista produktów zawiera Linkbox+ Wifi i dlatego wymaga dostępnej sieci WIFI 2,4 GHz lub przewodowej sieci Ethernet do połączenia z chmurą i korzystania z aplikacji Abralife.

Sugestia 2:

PS! Ta opcja obejmuje Linkbox+ 4G z wbudowaną kartą SIM do łączności w chmurze bez potrzeby dostępu do WIFI. Różnica między Linkbox+ WIFI i Linkbox+ 4G została opisana w tym artykule.

Opcja 2 - Instalacja w wilgotnym pomieszczeniu z odprowadzeniem do kanalizacji

Ta instalacja jest typowa dla pomieszczeń mokrych, w których wyciekająca woda musi być odprowadzana do odpływu. Pomimo faktu, że pomieszczenie mokre ma membranę, zalecamy monitorowanie wycieków w celu szybkiego wykrycia wycieków wody i odcięcia wody.

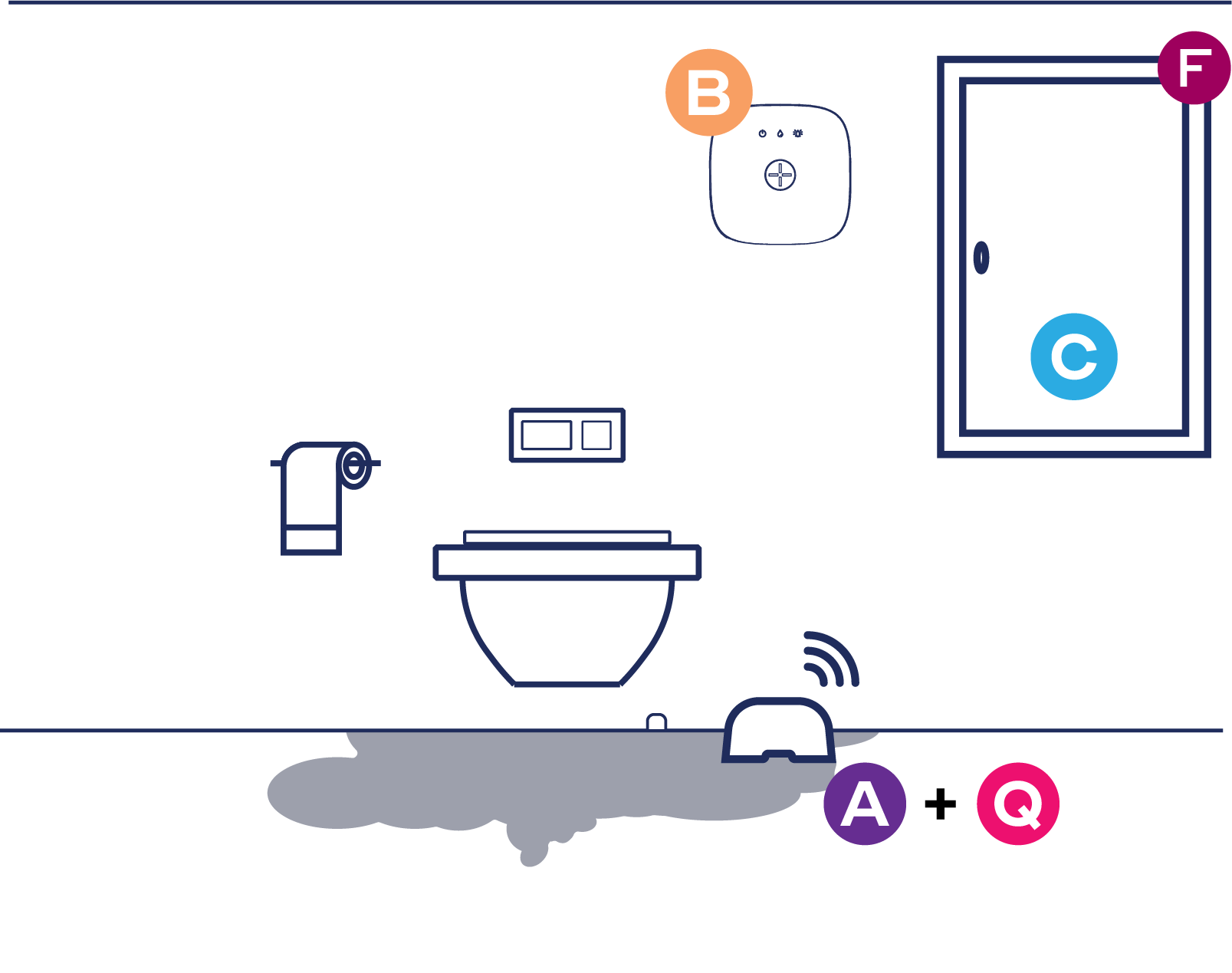

Szkic ogólny

Opis instalacji

Linkbox+(B) jest instalowany w odpowiednim miejscu poza metalową szafką rozdzielacza i podłączany do zaworów(C) zamontowanych w szafce rozdzielacza(F). Bezprzewodowy czujnik wody WaterSensor+(A) jest podłączany do Linkbox+(B) i instalowany w połączeniu z pokrywą WaterSensor+(Q) na podłodze podczas spuszczania wody z wbudowanej spłuczki w pomieszczeniach mokrych.

Lista produktów (kliknij numer NOBB, aby wyświetlić dokumentację FDV)

Propozycja 1:

PS! Ta lista produktów zawiera Linkbox+ Wifi i dlatego wymaga dostępnej sieci WIFI 2,4 GHz lub przewodowej sieci Ethernet do połączenia z chmurą i korzystania z aplikacji Abralife.

Propozycja 2:

PS! Ta opcja obejmuje Linkbox+ 4G z wbudowaną kartą SIM do łączności w chmurze bez potrzeby dostępu do WIFI. Różnica między Linkbox+ WIFI i Linkbox+ 4G została opisana w tym artykule.

Opcje i alternatywy

• Linkbox+ obsługuje również połączenie i sterowanie innymi inteligentnymi produktami i rozwiązaniami dla domu. Więcej informacji można znaleźć na stronie www.abralife.no
