Waterguard+ zainstalowany na zimnej i ciepłej wodzie (kuchnia)

Wprowadzenie do Waterguard+

Waterguard+ jest idealny do wykrywania wycieków wody w kuchniach z automatycznym odcinaniem dopływu zarówno ciepłej, jak i zimnej wody.

Nowoczesne kuchnie mają zwykle zarówno ciepłą, jak i zimną wodę. Konieczne jest odcięcie obu źródeł wody, aby zapobiec wyciekom. Wiele połączeń wodnych (zlew, zmywarka, lodówka, ekspres do kawy itp.) sprawia, że kuchnia jest szczególnie narażona na wycieki i rozlanie wody. Bez odpływu i membrany wyciek może doprowadzić do uszkodzenia podłóg, ścian i armatury kuchennej. Instalacja opisana w tym artykule zapewnia wykrywanie wycieków wody i zapobiega poważnym uszkodzeniom.

Opisane poniżej rozwiązania chronią tylko kuchnie i dlatego są przeznaczone do mniejszych mieszkań, w których nie ma innych pomieszczeń z instalacjami wodnymi bez odpływu. Rozwiązania te są zgodne z przepisami budowlanymi TEK17 §15-5; Wymagania dotyczące automatycznego wykrywania wycieków i odcinania wody w pomieszczeniach innych niż pomieszczenia mokre.

Woda jest wykrywana za pomocą taśmy z czujnikiem. Gdy ta wykryje wodę, zawór( zawór1/2" lub 3/4" zamontowany na wlocie wody w kuchni) automatycznie odcina dopływ wody i powiadamia właściciela domu za pomocą sygnałów dźwiękowych i świetlnych, a także powiadomień push w aplikacji Abralife.

System umożliwia również sterowanie zaworem (ręcznie lub za pośrednictwem aplikacji) w celu łatwego odcięcia wody, np. w przypadku dłuższej nieobecności w domu.

Opis rozwiązania

Linkbox+ jest instalowany w szafkach kuchennych w bezpośrednim sąsiedztwie zaworów. Taśma czujnika jest podłączona do Linkbox+ w celu wykrywania wycieków wody, ewentualnie również bezprzewodowych czujników wody w celu zwiększenia zasięgu i/lub wielu punktów wykrywania.

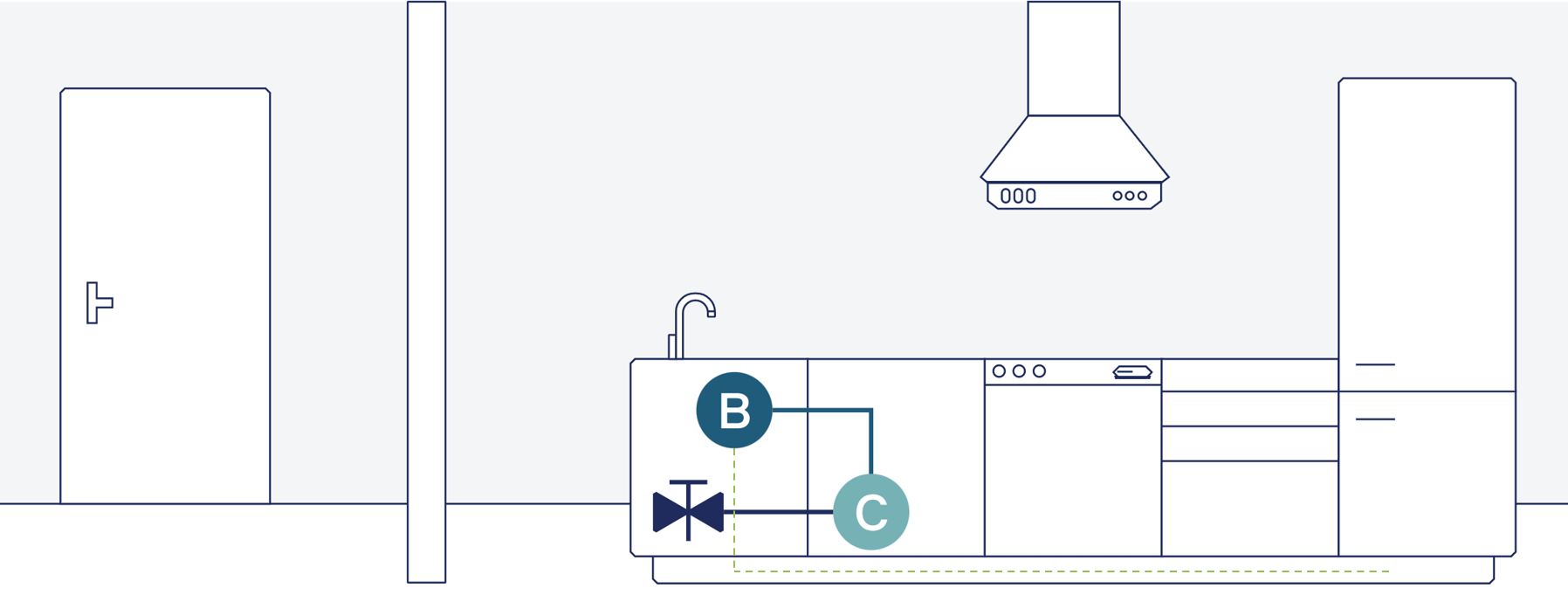

Szkic zasady działania

Instalacja

System jest instalowany z 1 zaworem (KV) lub 2 zaworami (KV+VV). Zawsze zalecamy stosowanie 2 zaworów, ponieważ zapewnia to większe bezpieczeństwo i zapobiega ryzyku poparzenia. Jednak obie opcje są wymienione w poniższych sekcjach.

Pełna instrukcja instalacji Waterguard+ jest dostępna tutaj.

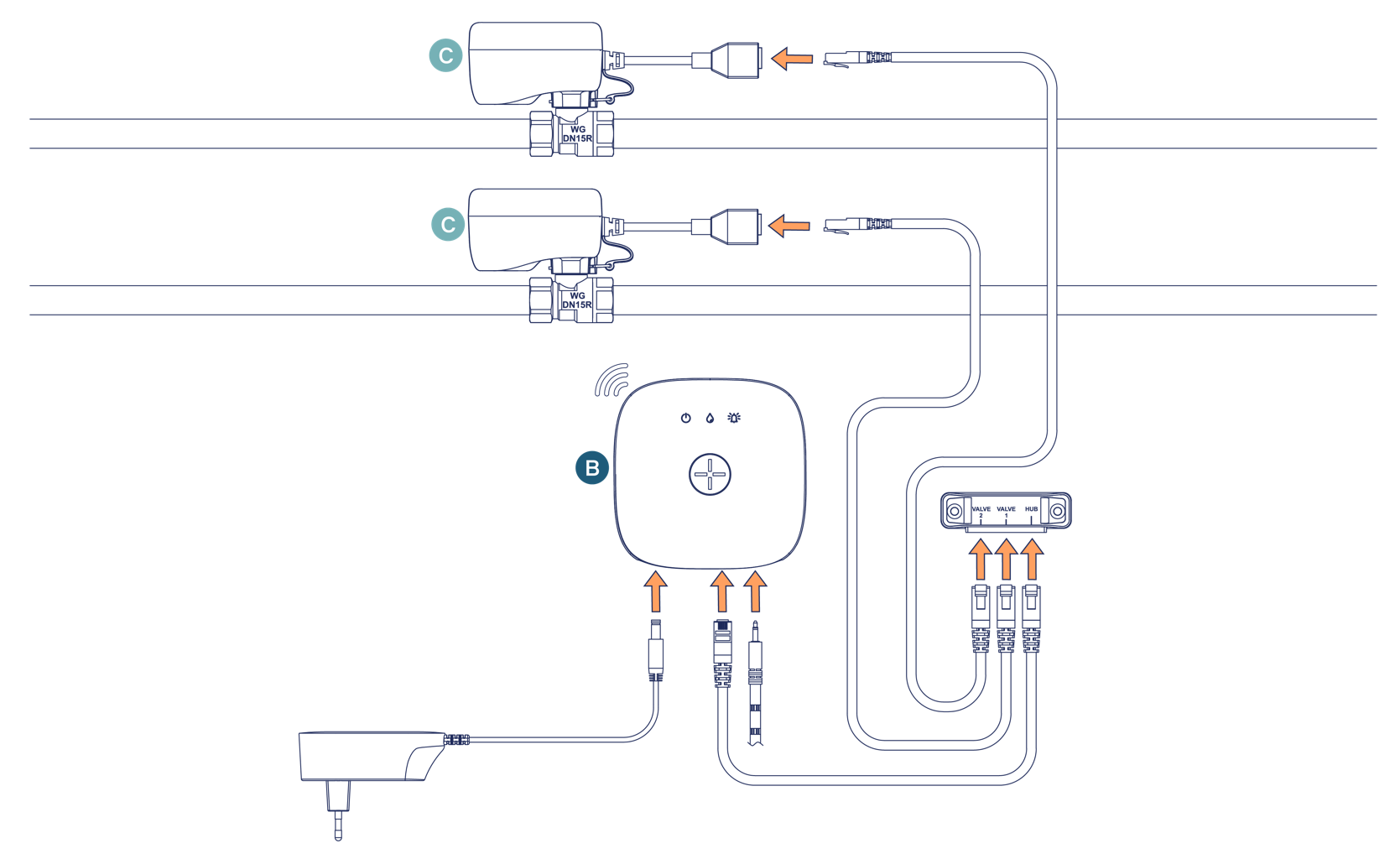

Opcja 1 - Zalecane rozwiązanie z zaworem na rurach zimnej i ciepłej wody

Zalecamy zainstalowanie zaworów zarówno na dopływie ciepłej, jak i zimnej wody. W przypadku instalacji w kuchniach zwykle wystarczy użyć 2 szt. DN15 z odpowiednim siłownikiem.

Rozdzielacz kabla RJ45 służy do rozdzielenia sygnału z jednostki centralnej Linkbox+ i dodatkowych 2x kabli sieciowych do podłączenia.

Ikona	Numer produktu	Liczba	Opis produktu
	Linkbox+ i dołączony zasilacz 24 V	1 szt.	Jednostka centralna (B) jest montowana w odpowiednim miejscu we wnętrzu kuchni za pomocą dostarczonego uchwytu ściennego i podłączana do zasilania za pomocą dostarczonego zasilacza 24 V.
	Zawór kulowy DN15 (1/2")	2 szt.	Zawór (C) jest instalowany przez certyfikowanego hydraulika na wlocie zimnej wody w kuchni.
	Siłownik zaworu	2 szt.	Siłownik zaworu (C) jest podłączany do zaworów przez certyfikowanego hydraulika.
NIE DOTYCZY	Rozgałęźnik kabla Cat.6	1 szt.	Rozgałęźnik kablowy służy do rozdzielania sygnału sterowania zaworem z Linkbox+ na 2 zawory. Rozgałęźnik jest montowany na ścianie w odpowiednim miejscu.
NIE DOTYCZY	Kabel sieciowy kat. 6 0,6 m	3 szt.	1. szt. Kabel Cat.6 jest podłączony od Linkbox+ (niebieskie wyjście) do rozgałęźnika. 2 szt. Kable Cat.6 są podłączone od rozdzielacza kablowego do 2 siłowników zaworów
	1 szt. Taśma czujnika 3 m m/3,5 mm Jack	1 szt.	Taśma czujnika jest podłączana do jednostki centralnej i przeciągana w dół pod kadłubem kuchni i wzdłuż podłogi, gdzie zakłada się, że w przypadku rozlania lub wycieku zbierze się woda. UWAGA! Ważne jest, aby powierzchnia była czysta, aby taśma czujnika miała dobrą przyczepność.

Lista produktów:

Do zainstalowania tego rozwiązania potrzebne są następujące elementy:

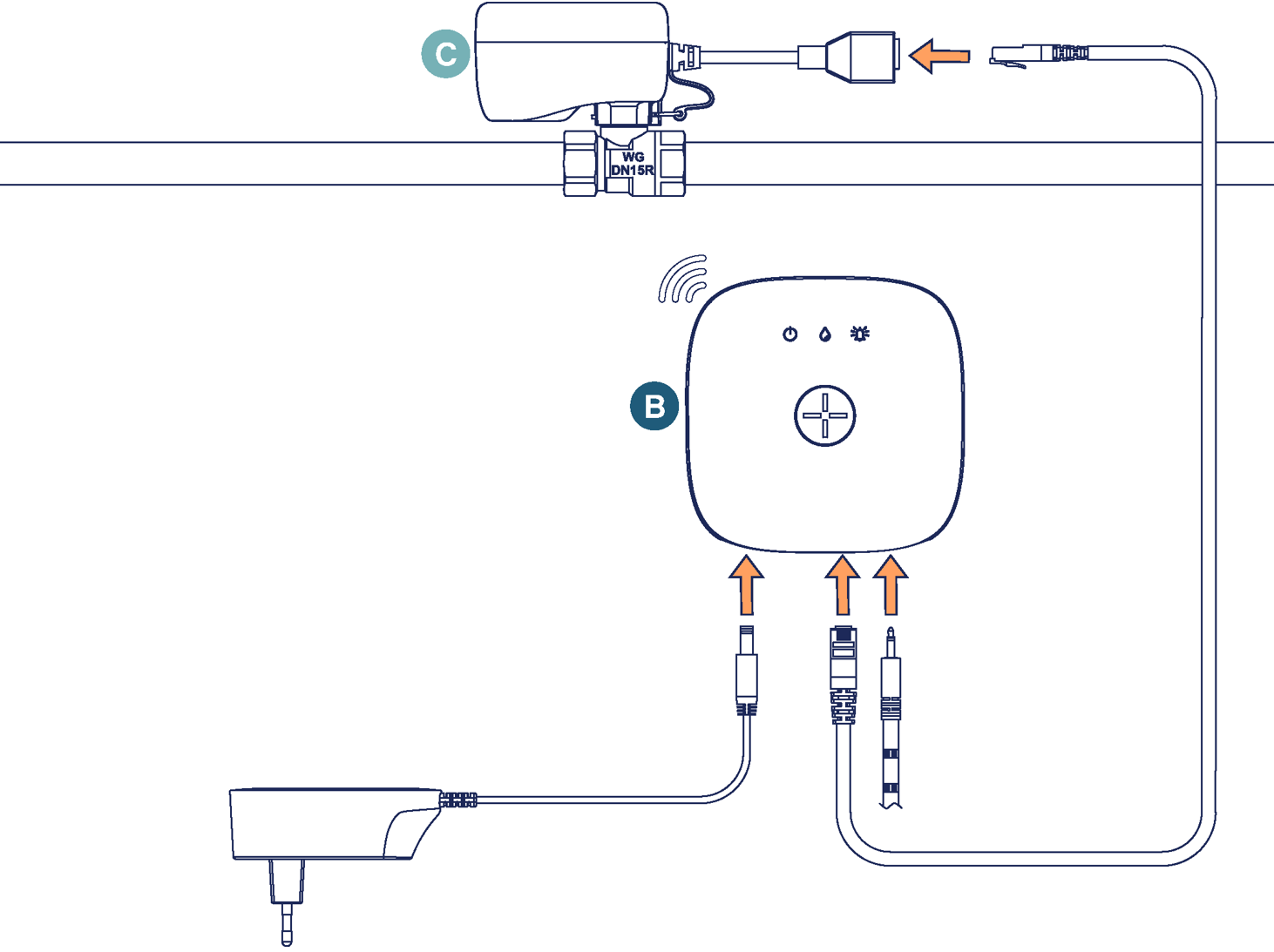

Opcja 2 - Zawór tylko na rurze zimnej wody

Do instalacji tylko na doprowadzeniu zimnej wody należy użyć 1 zaworu DN15 z odpowiednim siłownikiem zaworu. Zawór DN15 z dołączonym siłownikiem zaworu. Typowe instalacje obejmują ekspresy do kawy, pralki, lodówki lub inne akcesoria, które są instalowane oddzielnie od innych urządzeń.

Ikona	Typ produktu	Liczba	Opis produktu
	Linkbox+ i dołączony zasilacz 24 V	1 szt.	Jednostka centralna (B) jest montowana w odpowiednim miejscu we wnętrzu kuchni za pomocą dostarczonego uchwytu ściennego i podłączana do zasilania za pomocą dostarczonego zasilacza 24 V.
	Zawór kulowy DN15 (1/2")	1 szt.	Zawór (C) jest instalowany przez certyfikowanego hydraulika na wlocie zimnej wody w kuchni.
	Siłownik zaworu	1 szt.	Siłownik zaworu (C) jest instalowany razem z zaworem przez certyfikowanego hydraulika.
NIE DOTYCZY	Kabel sieciowy Cat 6 0,6 m	1 szt.	Dostarczany kabel sieciowy Cat 6 łączący jednostkę centralną (niebieskie wyjście) z siłownikiem zaworu.
	1 szt. Taśma czujnika 3 m m/3,5 mm Jack	1 szt.	Taśma czujnika jest podłączana do jednostki centralnej i przeciągana w dół pod kadłubem kuchni i wzdłuż podłogi, gdzie zakłada się, że w przypadku rozlania lub wycieku zbierze się woda. UWAGA! Ważne jest, aby powierzchnia była czysta, aby taśma czujnika miała dobrą przyczepność.

Lista produktów:

Do zainstalowania tego rozwiązania potrzebne są następujące elementy:

Informacje dodatkowe

Przed zainstalowaniem jednostki centralnej(B) należy upewnić się, że jest ona prawidłowo ustawiona:

• Odległość od zaworu (jednostka centralna zasila zawór za pomocą dostarczonego kabla sieciowego kat. 6)
• Odległość od gniazdka ściennego (dla zasilacza)
• Obszar pokrycia taśmy czujnika (taśma musi pokrywać obszar, w którym ryzyko wycieku jest największe).

PS! Jeśli taśma czujnika nie ma zadowalającego zasięgu (np. w przypadku wyspy kuchennej lub dużej odległości między przyłączami wody), można połączyć taśmę czujnika lub rozszerzyć rozwiązanie o jeden lub więcej czujników bezprzewodowych. Więcej informacji można znaleźć w sekcji Opcje i alternatywy.

Szczegółowe instrukcje dotyczące instalacji i użytkowania można znaleźć w naszej kompletnej instrukcji instalacji i obsługi.

Opcje i alternatywy

• W obu powyższych propozycjach rozwiązań proponowany jest Linkbox+ WIFI. Oznacza to, że w pobliżu musi być dostępna sieć WIFI 2,4 GHz (lub przewodowe połączenie Ethernet), z którą Linkbox może się połączyć, aby korzystać z aplikacji Abralife. Jeśli tak nie jest, można użyć Linkbox+ 4G. Zobacz przegląd produktów Waterguard+ dla alternatywnych pakietów i komponentów.
• Jeśli taśma czujnika (3 m) nie jest wystarczająco długa, aby pokryć odpowiedni obszar, można ją przedłużyć za pomocą dodatkowej taśmy czujnika. Do łączenia używa się złącza przedłużającego Sensortape lub rozdzielacza Sensortape.
• Rozwiązanie można również uzupełnić o czujniki bezprzewodowe(Watersensor+), jeśli dostarczona taśma czujnika nie zapewnia wystarczającego pokrycia lub nie jest odpowiednia.
• Linkbox+ obsługuje również podłączanie i sterowanie innymi inteligentnymi produktami i rozwiązaniami dla domu. Więcej informacji można znaleźć na stronie www.abralife.no.
