Waterguard+ zainstalowany na głównym wlocie do domu

Wprowadzenie do artykułu

Rozwiązanie opisane w tym artykule to zalecana przez nas instalacja w domach jednorodzinnych, szeregowych i mieszkaniach bez wspólnych udogodnień (tj. podgrzewaczy wody w każdym lokalu mieszkalnym).

Sekcja 15-5 norweskiego kodeksu budowlanego TEK17 określa wymagania dotyczące wykrywania wycieków i automatycznego odcinania wody w pomieszczeniach z instalacjami wodnymi bez odpływu.

Zalecanym przez nas rozwiązaniem do ochrony domów jednorodzinnych, szeregowców i mieszkań bez wspólnych udogodnień jest instalacja Waterguard+ na głównym wlocie zimnej wody w domu z bezprzewodowymi czujnikami umieszczonymi w kuchni i innych pomieszczeniach w zależności od potrzeb. Zapewnia to korzystną i skuteczną całkowitą ochronę domu, a także funkcję monitorowania temperatury i wilgotności. Rozwiązanie to kwalifikuje się do zniżki na ubezpieczenie domu w firmie ubezpieczeniowej. Większość domów zbudowanych po lipcu 2018 r. ma zabezpieczenie przed wyciekiem na głównym wlocie do domu.

Zalecamy umieszczenie bezprzewodowych czujników wody w taki sposób, aby wycieki wody były wykrywane w następujących miejscach:

• Blat kuchenny z powiązanymi połączeniami rurowymi
• Zmywarka z powiązanymi połączeniami
• Pralka z powiązanymi połączeniami
• Filtry wody z odpowiednimi przyłączami
• Lodówki z przyłączem wody i powiązanymi rurami wodnymi
• Automaty do napojów z odpowiednimi przyłączami
• Podgrzewacze wody (bojlery) z rurami przyłączeniowymi
• Pomieszczenia bez odpływu z urządzeniami sanitarnymi bez przelewu
• Pomieszczenie bez odpływu z szafką rozgałęźną dla systemu rura w rurze z odpływem do pomieszczenia. Wyciek z systemu rura w rurze jest kierowany do szafki rozdzielczej, w której można umieścić czujnik lub podobny element, co prowadzi do
  odcięcia wody. W szafkach rozdzielczych, w których wyciekająca woda jest wyprowadzana ze ściany i nie prowadzi do odpływu
  należy wyposażyć w czujnik wody podłączony do automatycznego ogranicznika wycieku, który odcina wodę.
• Ukryte i otwarte rury wodne, które nie są zabezpieczone rurą spustową lub znajdują się w pomieszczeniach z wodoszczelnymi podłogami i odpływami.
  wodoszczelnymi podłogami i odpływami.
• Wbudowane spłuczki, armatura kranowa itp.

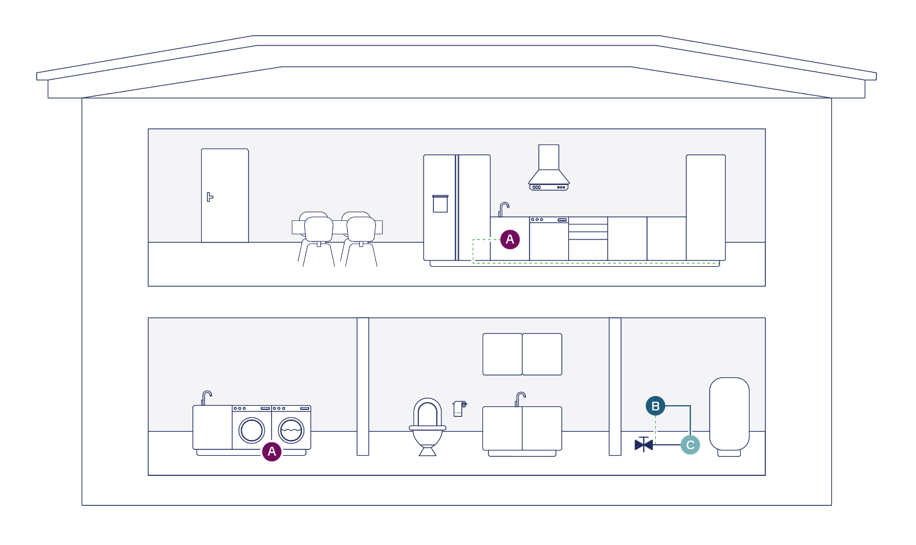

Szkic zasady działania

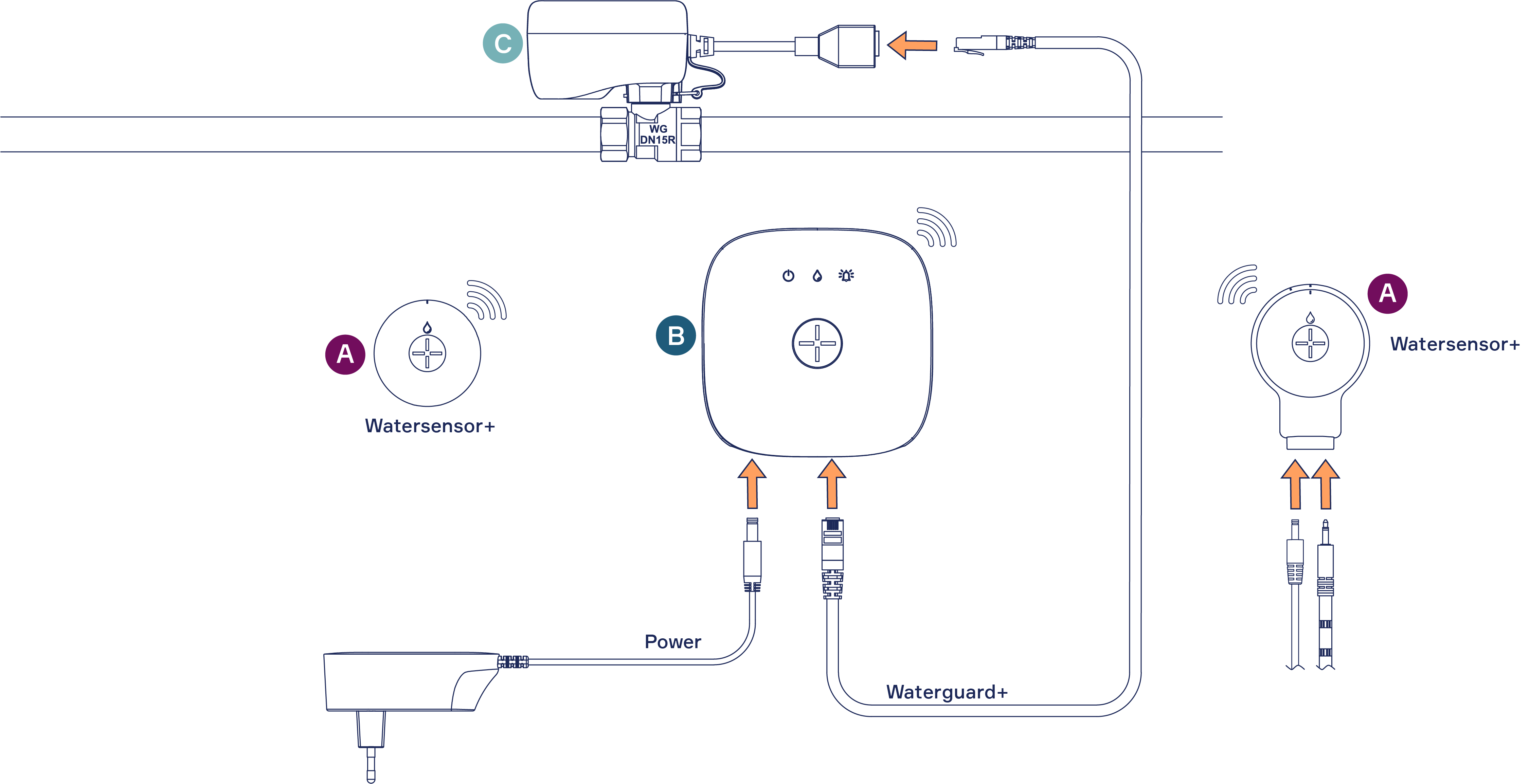

Schemat połączeń

Opis rozwiązania

Zawór (C) jest instalowany na głównym wlocie za głównym kurkiem odcinającym i innymi elementami, takimi jak wodomierze, zawory redukcyjne, węże pożarnicze itp. Linkbox+ (B) jest montowany w odpowiednim miejscu w pobliżu zaworu i podłączany do zaworu za pomocą dostarczonego kabla Cat.6. Taśmę czujnika można podłączyć bezpośrednio do Linkbox+ w celu monitorowania poboru wody w domu. Czujniki bezprzewodowe (A) są parowane z Linkbox+ i umieszczane w kuchniach i innych pomieszczeniach z instalacjami wodnymi bez odpływu. Czujniki mogą być umieszczone luźno lub zamontowane na wsporniku z taśmą czujnika, w zależności od potrzeb. Aplikacja Abralife służy do sterowania dopływem wody w domu, a także do otrzymywania alertów w przypadku wycieków lub błędów systemu.

Szczegółowe instrukcje dotyczące instalacji i użytkowania Waterguard+ można znaleźć w naszej kompletnej instrukcji instalacji i obsługi.

Lista produktów (kliknij nr NOBB, aby uzyskać dokumentację FDV)

Propozycja 1:

PS! Ta lista produktów zawiera Linkbox+ Wifi i dlatego wymaga dostępnej sieci WIFI 2,4 GHz lub przewodowej sieci Ethernet do połączenia z chmurą i korzystania z aplikacji Abralife.

Sugestia 2:

PS! Ta opcja obejmuje Linkbox+ 4G z wbudowaną kartą SIM do łączności w chmurze bez potrzeby dostępu do WIFI. Zobacz ten artykuł, aby poznać różnicę między Linkbox+ WIFI i Linkbox+ 4G.

Opcje i alternatywy

• System można rozbudować o maksymalnie 50 czujników WaterSensor+. Czujniki mogą być umieszczane strategicznie na podłogach, półkach lub ścianach w celu monitorowania wycieków wody, temperatury i wilgotności.

• Linkbox+ obsługuje również połączenie i sterowanie innymi inteligentnymi produktami i rozwiązaniami dla domu. Więcej informacji można znaleźć na stronie www.abralife.no.
