Wprowadzenie do systemu
Zalecany przez nas system wykrywania wycieków wody z automatycznym odcinaniem dopływu wody w mieszkaniach ze wspólną instalacją ciepłej wody.
Sekcja 15-5 rozporządzenia w sprawie technologii budowlanych TEK17 wymaga wykrywania wycieków i automatycznego odcinania wody w pomieszczeniach z instalacją wodną bez odpływu.
Zalecanym przez nas rozwiązaniem do ochrony przed wyciekami w mieszkaniach i lokalach mieszkalnych ze wspólną instalacją ciepłej wody jest instalacja Waterguard+ na głównych wlotach zimnej i ciepłej wody w domu. Zapewnia to korzystną i skuteczną ogólną ochronę domu z opcją dodatkowej funkcjonalności monitorowania temperatury i wilgotności za pomocą czujników bezprzewodowych. Rozwiązanie to kwalifikuje się również do zniżki na ubezpieczenie domu w firmie ubezpieczeniowej. Większość domów zbudowanych po lipcu 2018 r. posiada zabezpieczenie przed wyciekiem na wlocie wody do domu.
System umożliwia również ręczne sterowanie zaworem (fizycznie lub za pomocą aplikacji) w celu łatwego odcięcia wody, np. podczas dłuższej nieobecności w domu.
Zawory Waterguard są sterowane automatycznie. Dzięki temu zawór nie blokuje się z upływem czasu.

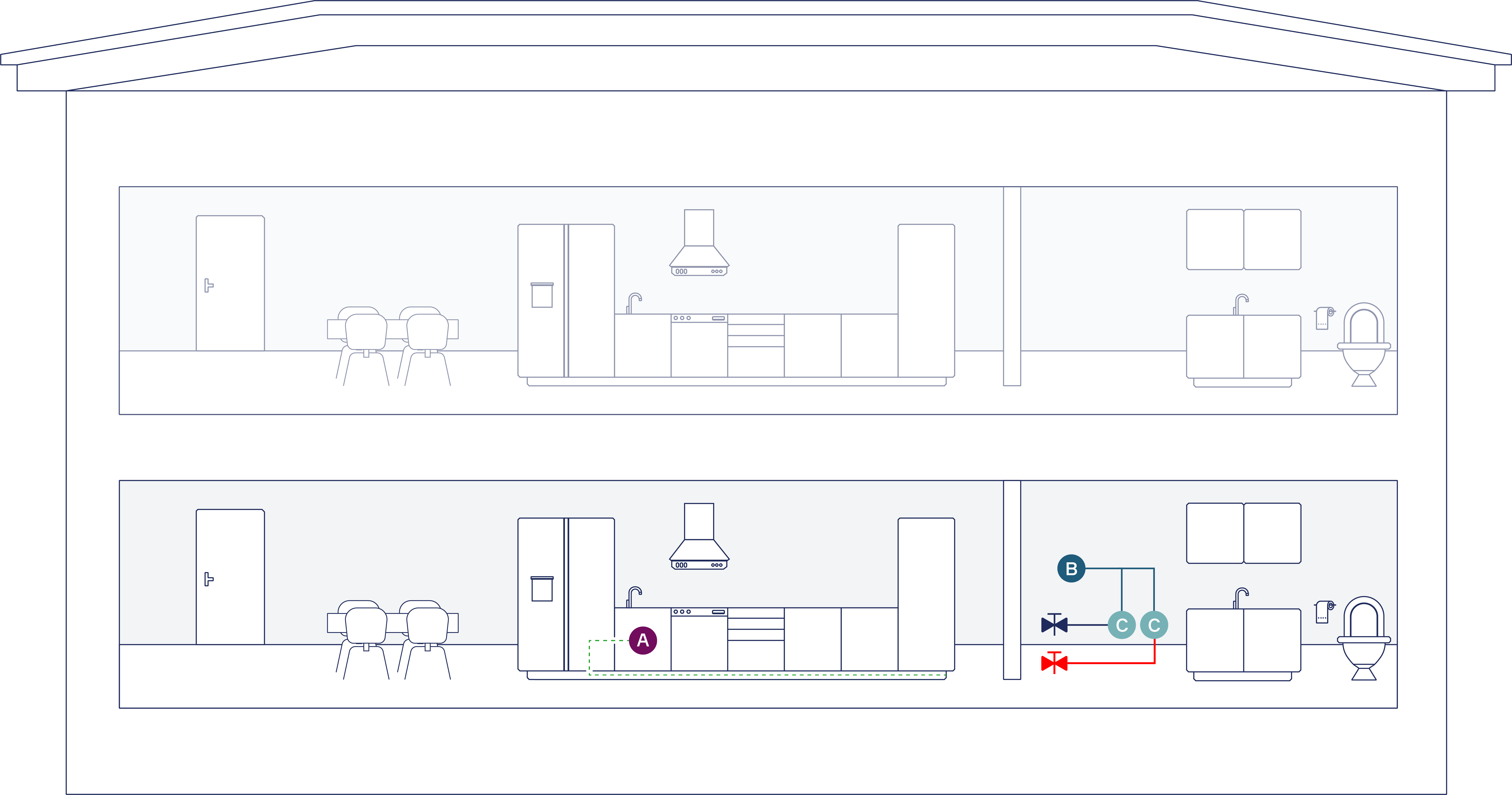

Szkic zasady działania
PS. Powyższy szkic przedstawia dopływ wody i WC w łazience. Jeśli wlot znajduje się w kuchni, a w mieszkaniu nie ma innych pomieszczeń wymagających monitorowania, czujnik bezprzewodowy (A) nie jest wymagany.

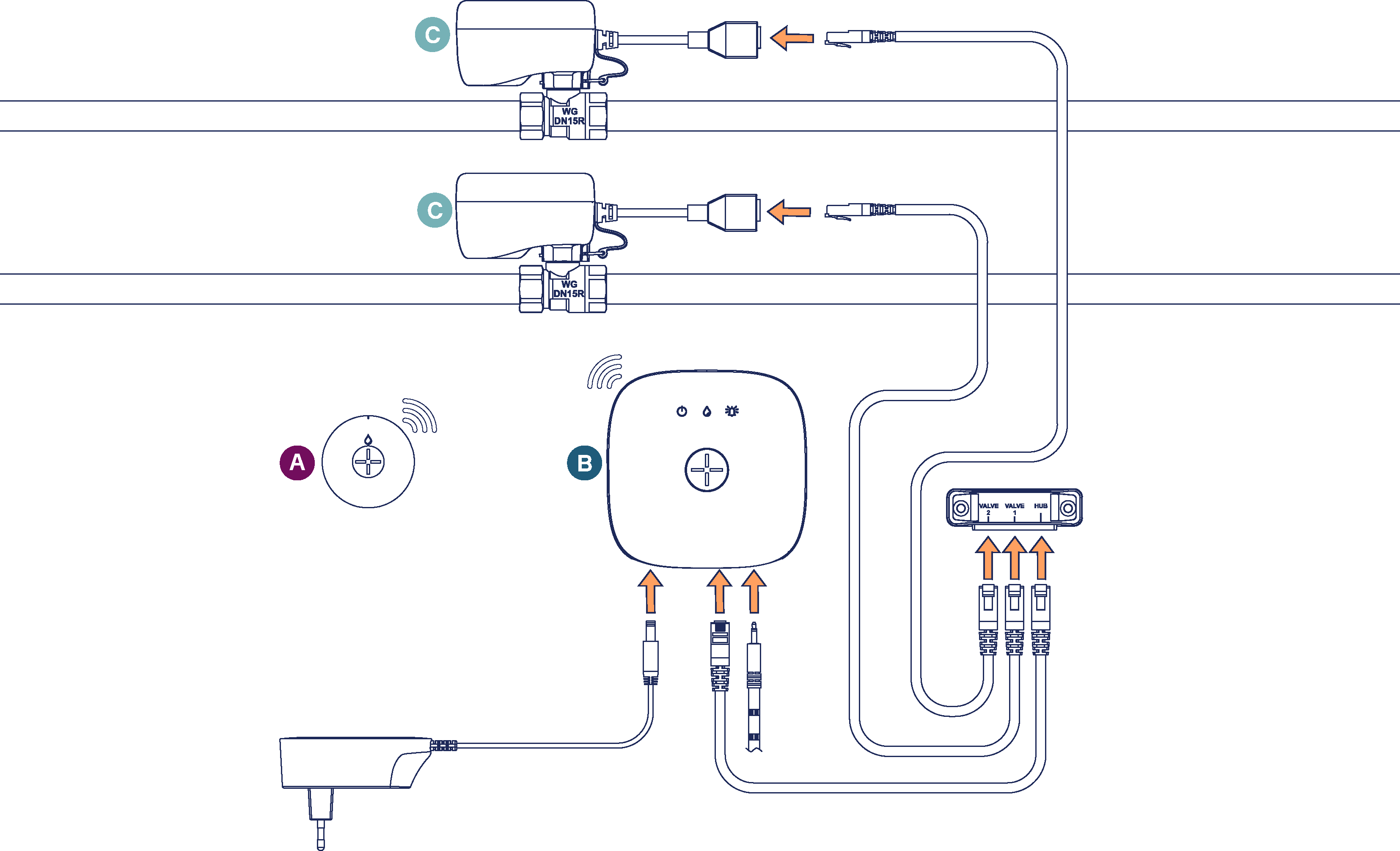

Schemat połączeń
PS! Powyższy schemat przedstawia wloty CWU i WC w łazienkach. Jeśli wlot znajduje się w kuchni, a w mieszkaniu nie ma innych pomieszczeń wymagających monitorowania, czujnik bezprzewodowy (A) nie jest wymagany.
Opis rozwiązania
Dwa zawory (C) są zainstalowane na wlotach zimnej i ciepłej wody w mieszkaniu. Linkbox+ (B) jest zainstalowany w odpowiednim miejscu w pobliżu zaworów. Rozgałęźnik kabla RJ45 jest przykręcony do ściany w odpowiednim miejscu między zaworami a Linkbox+. Następnie należy podłączyć 3 szt. kabli Cat6 (1 między Linkbox+ a rozdzielaczem kabli i 2 między rozdzielaczem kabli a zaworami). Uchwyt czujnika przykręca się do ściany wewnątrz szafki kuchennej. Taśma czujnika jest podłączona do wspornika i poprowadzona pod szafką kuchenną i zmywarką. Czujnik bezprzewodowy (A) jest zamontowany we wsporniku
Woda jest wykrywana za pomocą taśmy czujnika podłączonej do jednostki centralnej i/lub czujników bezprzewodowych. Zawory automatycznie odcinają dopływ wody, gdy zostanie to zasygnalizowane, a system natychmiast powiadamia właściciela domu za pomocą dźwięku, światła i powiadomień push w aplikacji Abralife.
Szczegółowe instrukcje dotyczące instalacji i użytkowania można znaleźć w naszej kompletnej instrukcji instalacji i obsługi.
Lista produktów
Propozycja 1:
Ta propozycja opiera się na Linkbox+ WIFI i dlatego wymaga dostępnej sieci bezprzewodowej (WIFI) lub przewodowej (ethernet) do użytku z aplikacją Abralife.
NRF | NOBB | Liczba | Komentarz |
5648931 | 1 | Waterguard+ Wireless Double 1/2 | |
5648875 | 60600167 | 1 | WaterSensor+ (nie jest konieczny, jeśli wlot znajduje się w kuchni, a w mieszkaniu nie ma innych pomieszczeń wymagających monitorowania) |
5648922 | 60600416 | 1 | Wspornik czujnika z taśmą czujnika 3 m (nie jest konieczny, jeśli wlot znajduje się w kuchni, a w mieszkaniu nie ma innych pomieszczeń wymagających monitorowania) |
Propozycja 2:
Ta propozycja opiera się na Linkbox+ 4G i jest zalecana w mieszkaniach bez sieci bezprzewodowej/przewodowej.
NRF | NOBB | Liczba | Komentarz |
5648891 | 60600408 | 1 | Waterguard+ Wireless Single 1/2 PRO |
5648911 | 60600406 | 1 | Zawór kulowy 1/2 |
5648876 | 60600165 | 1 | Siłownik zaworu kulowego |
5648893 | 60600399 | 1 | Zestaw przewodów do podwójnego zaworu kulowego |
5648875 | 60600167 | 1 | WaterSensor+ (nie jest wymagany, jeśli wlot znajduje się w kuchni, a w mieszkaniu nie ma innych pomieszczeń wymagających monitorowania) |
5648922 | 60600416 | 1 | Wspornik czujnika wraz z taśmą czujnika 3 m (nie jest wymagany, jeśli wlot znajduje się w kuchni, a w mieszkaniu nie ma innych pomieszczeń wymagających monitorowania) |
Opcje i alternatywy
-
System można rozbudować o maksymalnie 50 czujników WaterSensor+. Czujniki można umieścić strategicznie na podłogach, półkach lub ścianach w celu monitorowania wycieków wody, temperatury i wilgotności.
-
Linkbox+ obsługuje również połączenie i sterowanie innymi inteligentnymi produktami i rozwiązaniami dla domu. Więcej informacji można znaleźć na stronie www.abralife.no.
