Instalacja bezprzewodowego czujnika wody i taśmy czujnikowej do wykrywania wycieków wody

Waterguard+ doskonale nadaje się do wykrywania wycieków wody zarówno w pomieszczeniach mokrych, jak i suchych. Bez odpływu i membrany wyciek może prowadzić do uszkodzenia podłóg, ścian i armatury. Umieszczając czujniki w miejscach, w których zwykle gromadzi się woda w przypadku wycieku, można skutecznie ograniczyć jego zasięg.

Woda jest wykrywana za pomocą taśmy Sensor Tape bezpośrednio podłączonej do Linkbox+ lub bezprzewodowego czujnika wody WaterSensor+. Zobacz rozwiązania instalacyjne dla Waterguard+, aby uzyskać szczegółowe opisy instalacji w różnych lokalizacjach, w tym instalacji Linkbox+ i zaworów Waterguard+ do automatycznego odcinania wody.

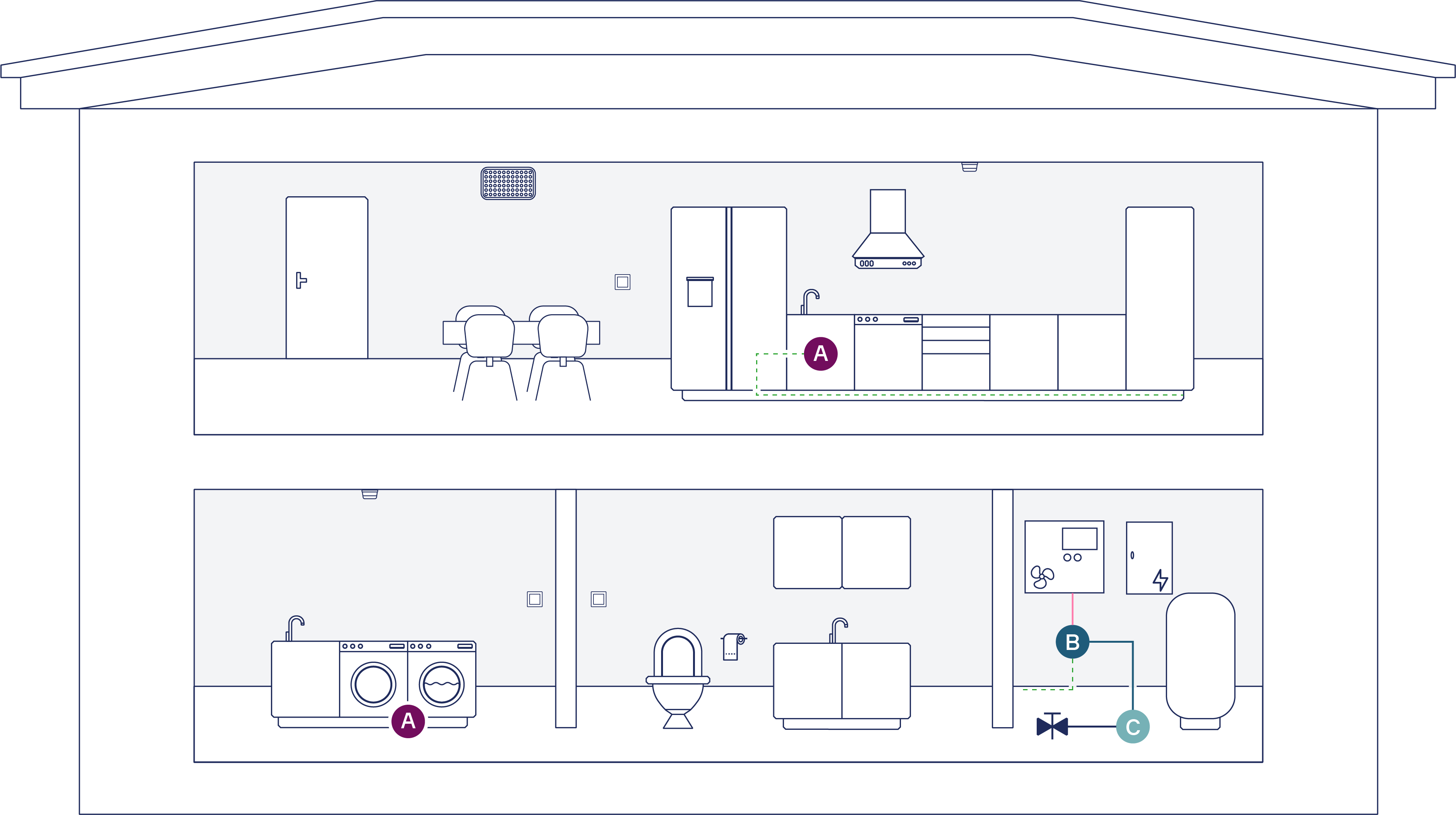

Szkic zasady działania

Czujnik WaterSensor+(A) podłączony do Linkbox+(B) i taśmy sensorycznej (pokazanej linią przerywaną).

UWAGA! Czujniki wody powinny być zawsze instalowane w najniższym punkcie lub w przejściu między pomieszczeniami mokrymi a otaczającymi je pomieszczeniami.

Procedura instalacji

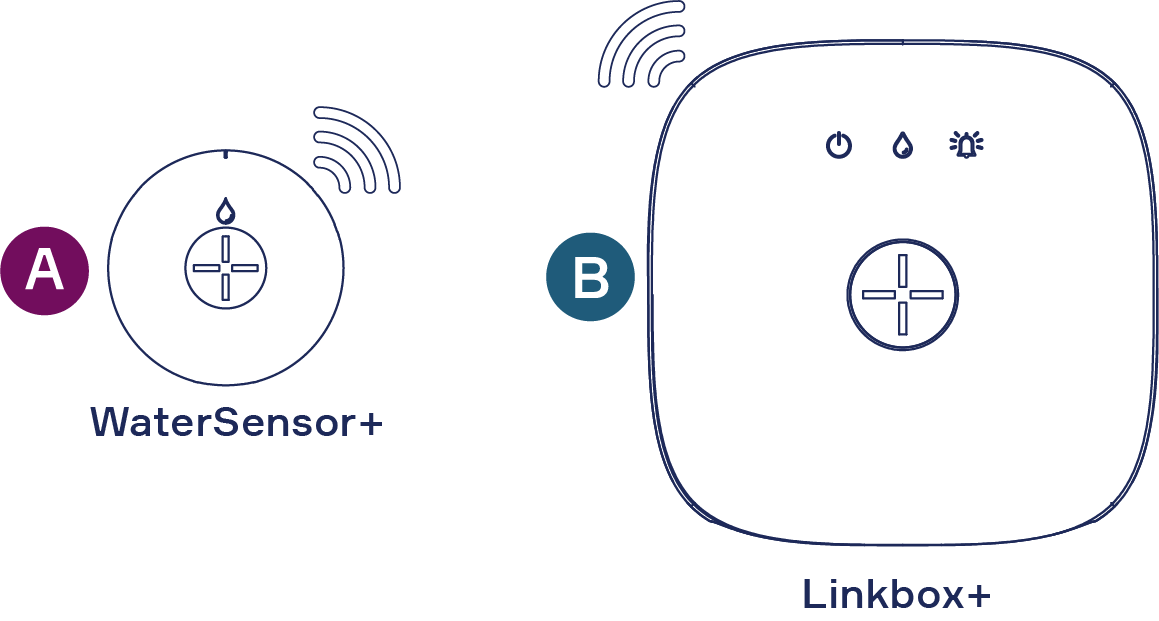

Schemat połączeń - instalacja bezprzewodowego czujnika wody WaterSensor+

Czujnik(i) wody należy zainstalować w następujących miejscach:

• Kuchnia - pod zlewem (pod cokołem) i w pobliżu zmywarki w kuchni - Waterguard+ zainstalowany w kuchni
• Toalety i łazienki - przy odpływie/przelewie ze spłuczki, za pralką i przy przejściu z pomieszczeń mokrych do sąsiednich pomieszczeń - Waterguard+ zainstalowany w łazienkach i toaletach
• Piwnica i pomieszczenia techniczne - na podłodze w pobliżu rur wodociągowych i pomp, a także przy głównym wlocie w domach jednorodzinnych lub przy głównym wlocie w mieszkaniach ze wspólnymi instalacjami (wodno-kanalizacyjnymi i grzewczymi).
• Pralnia - przy pralce i wlocie wody (podobny opis dla Waterguard+ zainstalowanego w łazienkach i toaletach).
• Garaż - na podłodze w celu ogólnego wykrycia oraz przy kranach i rurach z wodą.
• Poddasze - w miejscach, gdzie mogą wystąpić przecieki dachu i pod systemami HVAC, które mogą przeciekać.

Ikona	Produkt	Liczba	Komentarz	Opis produktu
	Linkbox+ i dołączony zasilacz 24 V	1 szt.	Linkbox+ 4G lub jeden Linkbox+ WiFi	Jednostka centralna (B) jest montowana w odpowiednim miejscu za pomocą dostarczonego uchwytu ściennego i podłączana do zasilania za pomocą dostarczonego zasilacza 24 V.
	WaterSensor+	Do 50 urządzeń.	-	Bezprzewodowy czujnik wody WaterSensor+(A) jest instalowany w najniższym punkcie w pobliżu produktów z dopływem wody lub w miejscu, w którym zwykle gromadzi się woda (najniższy punkt).

Lista produktów - instalacja bezprzewodowego czujnika wody WaterSensor+

Wybierz Linkbox+ 4G z monitoringiem 24/7 do zdalnego dostępu i kontroli systemu wycieków

Jeśli konieczne jest przymocowanie czujnika WaterSensor+, zainstalowanie go na ścianie lub suficie, należy zapoznać się z konkretnymi artykułami w części poświęconej rozwiązaniom instalacyjnym dla czujnika Waterguard+.

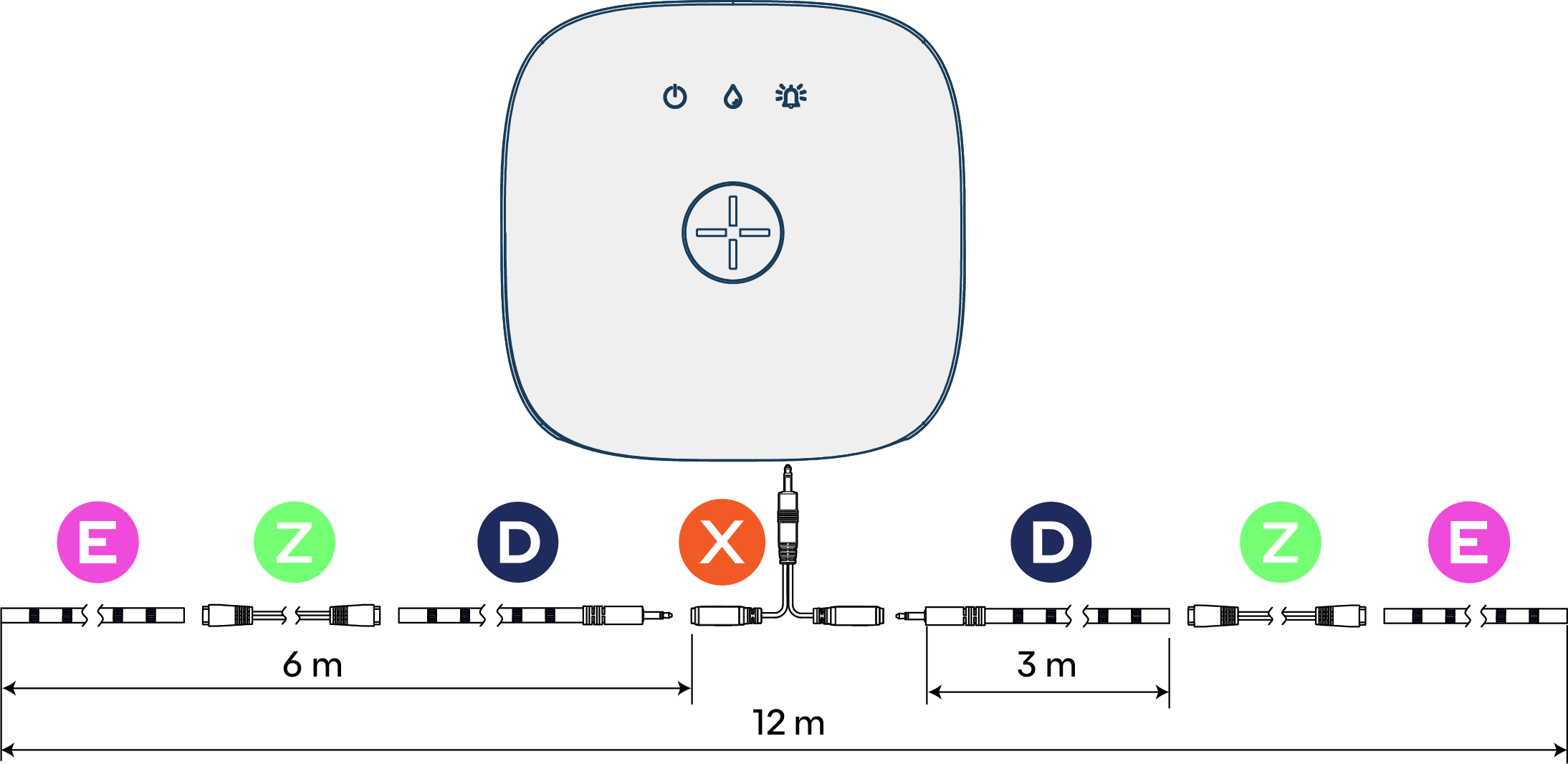

Schemat połączeń - instalacja taśmy Sensor Tape

Taśma SensorTape jest instalowana w połączeniu z Linkbox+. W domu często znajduje się tylko jeden Linkbox+ i jest on zwykle podłączony do jednej (1) taśmy sensorycznej z gniazdem o długości 3 metrów. Jeśli nie jest ona wystarczająca do pokrycia odpowiedniego obszaru detekcji, można ją przedłużyć za pomocą dodatkowej taśmy sensorycznej i podzielić w dwóch (2) różnych kierunkach. Łączna długość taśmy czujnika wynosi do 12 metrów w przypadku połączenia taśmy czujnika z gniazdem, taśmy czujnika, złącza taśmy czujnika i rozdzielacza taśmy czujnika.

• Kuchnia - pod zlewem (pod cokołem) i w pobliżu zmywarki w kuchni - Waterguard+ zainstalowany w kuchni
• Piwnica i pomieszczenie techniczne - na podłodze w pobliżu rur wodociągowych i pomp, a także przy głównym w locie w domach jednorodzinnych lub głównym wlocie w mieszkaniach ze wspólnym systemem (hydraulika + HV).

Ikona	Produkt	Ilość	Komentarz	Opis produktu
	Linkbox+	1 szt.	Linkbox+ 4G lub Linkbox+ WiFi Linkbox+ WiFi	Jednostka centralna(B) jest montowana w odpowiednim miejscu za pomocą dostarczonego uchwytu ściennego i podłączana do zasilania za pomocą dostarczonego zasilacza 24 V.
	Taśma czujnika z gniazdem	Do 2 sztuk (w razie potrzeby)	-	Taśma z czujnikiem jest instalowana w najniższym punkcie w pobliżu produktów z dopływem wody lub tam, gdzie zwykle gromadzi się woda (najniższy punkt).
	Taśma czujnika (bez gniazda)	Do 2 sztuk (w razie potrzeby)	-	Taśma z czujnikiem jest instalowana w najniższym punkcie w pobliżu produktów z dopływem wody lub tam, gdzie zwykle gromadzi się woda (najniższy punkt).
	Element łączący dla taśmy czujnika	1 sztuka (w razie potrzeby)		Łącznik używany między 2 kawałkami taśmy sensorycznej lub między 1 szt. Taśma czujnika z gniazdem i 1 szt. Taśma czujnika.
	Rozgałęźnik do taśmy czujnika	1 sztuka (w razie potrzeby)		Rozgałęźnik używany do połączenia 2 szt. Sensor Tape z gniazdem.

Lista produktów - instalacja taśmy sensorycznej

Wybierz Linkbox+ 4G z monitorowaniem 24/7 do zdalnego dostępu i kontroli systemu wycieków

Opcje i alternatywy

• Linkbox+ obsługuje również podłączanie i sterowanie innymi inteligentnymi produktami i rozwiązaniami dla domu. Więcej informacji można znaleźć na stronie www.abralife.no
