Waterguard+ podłączony do czujnika ruchu za pośrednictwem modułu IO do automatycznego sterowania dopływem wody

Wprowadzenie do Waterguard+

Nowy Waterguard+ można podłączyć do zewnętrznych czujników ruchu za pośrednictwem modułu I/O. Umożliwia to automatyczne odcięcie dopływu wody w przypadku braku ruchu w pomieszczeniu przez określony czas. Gdy czujnik ruchu wykryje obecność w pomieszczeniu, dopływ wody zostanie wznowiony. Rozwiązanie to jest szczególnie przydatne w toaletach w budynkach użyteczności publicznej, zmniejszając ryzyko wycieków wody, obniżając niepotrzebne zużycie wody przez stale działające spłuczki i pomagając zapobiegać uszkodzeniom spowodowanym przez wandalizm.

Tylko Linkbox+ 4G może być używany do tego celu.

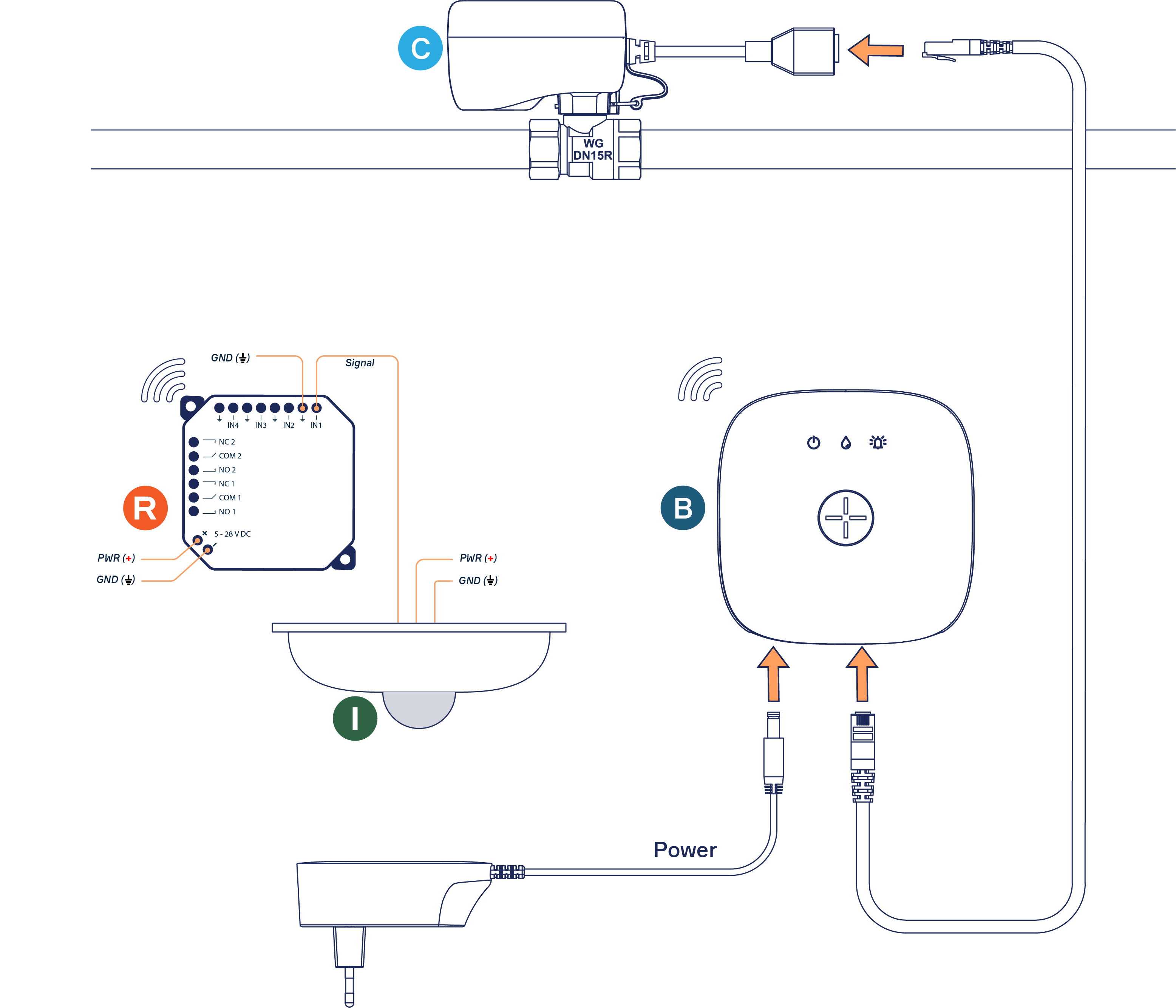

Szkic zasady działania

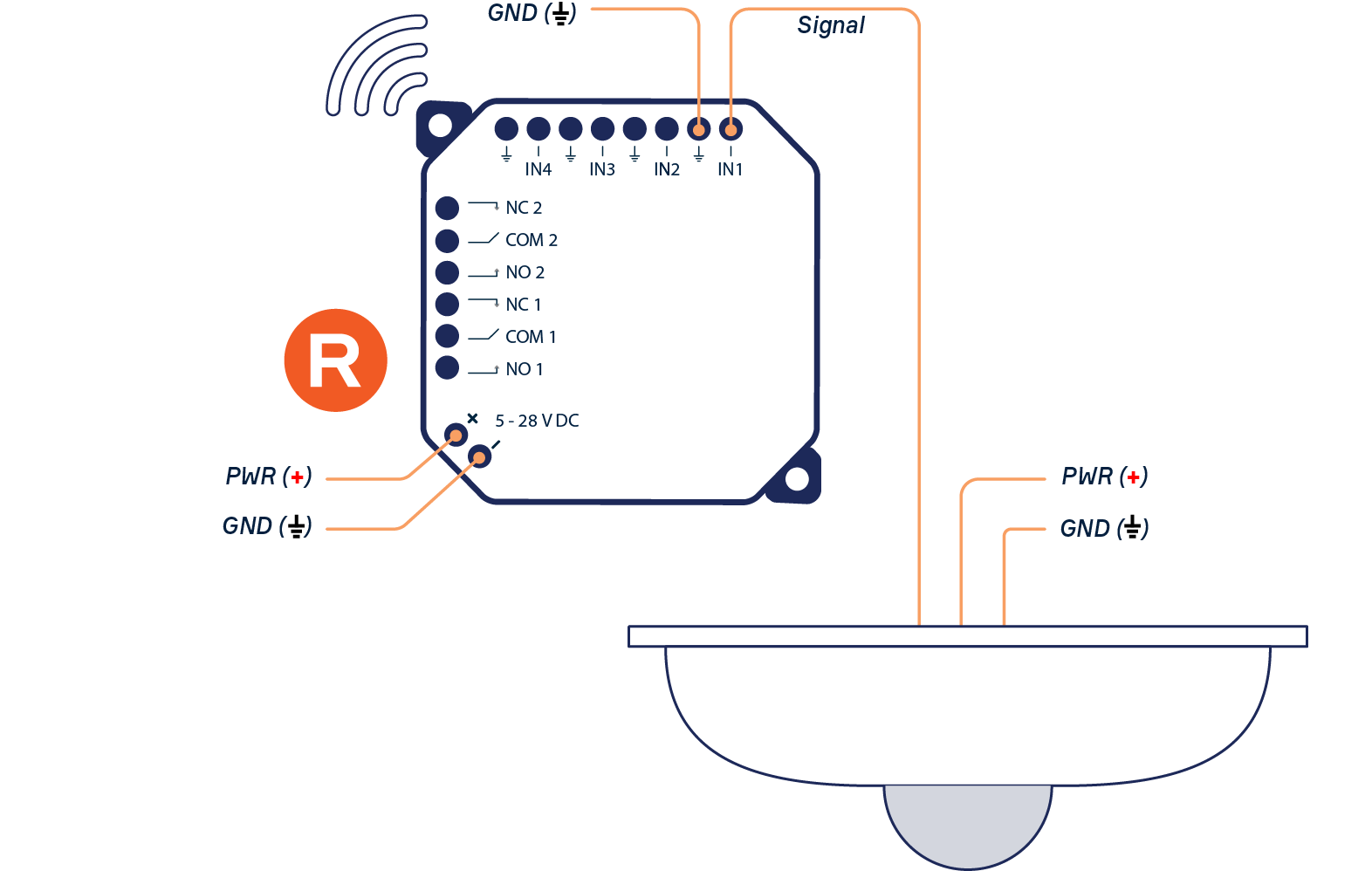

Schemat połączeń

Opis rozwiązania

Linkbox+ 4G(B) jest zainstalowany i podłączony do zaworu(C) w danym pomieszczeniu (zazwyczaj toaleta, kuchnia itp.). Moduł I/O (R) jest montowany w pobliżu Linkbox 4G (np. w suficie) i podłączany do zasilania 5-28 V DC oraz do bezpotencjałowego sygnału z czujnika ruchu (I) poprzez port IN1 na module IO.

Na koniec moduł IO jest parowany z Linkbox+ 4G za pomocą aplikacji Abralife.

UWAGA: Linkbox+ 4G automatycznie zamknie dopływ wody po 1 godzinie od ostatniego zarejestrowanego ruchu.

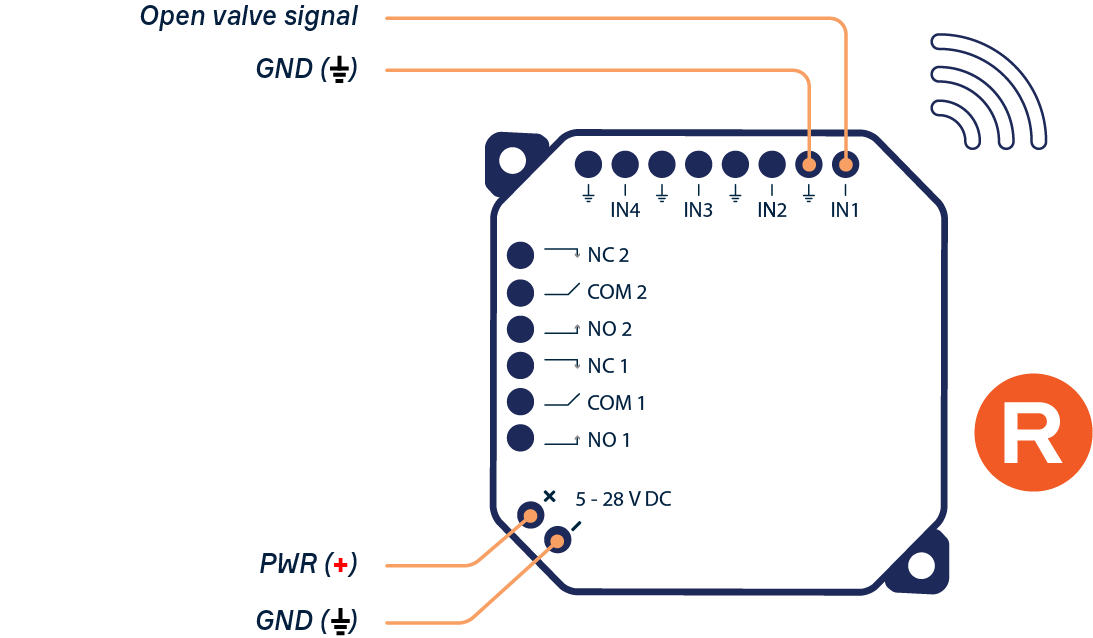

Specyfikacje wejścia
Wejście stykowe (przełącznik bezpotencjałowy lub przekaźnik)

Lista produktów

Aby podłączyć system Waterguard+ do czujnika ruchu za pośrednictwem modułu IO, potrzebny jest moduł Develco (Frient) Smart IO (numer artykułu 94438/ EAN 5713594003986), a także odpowiedni przewód dla sygnałów bezpotencjałowych między czujnikiem ruchu a modułem IO.

Przykład czujnika ruchu: Micromatic PIR/czujnik ruchu (SE41440/ EL: 1404494)

Abra Portal i zdalne sterowanie

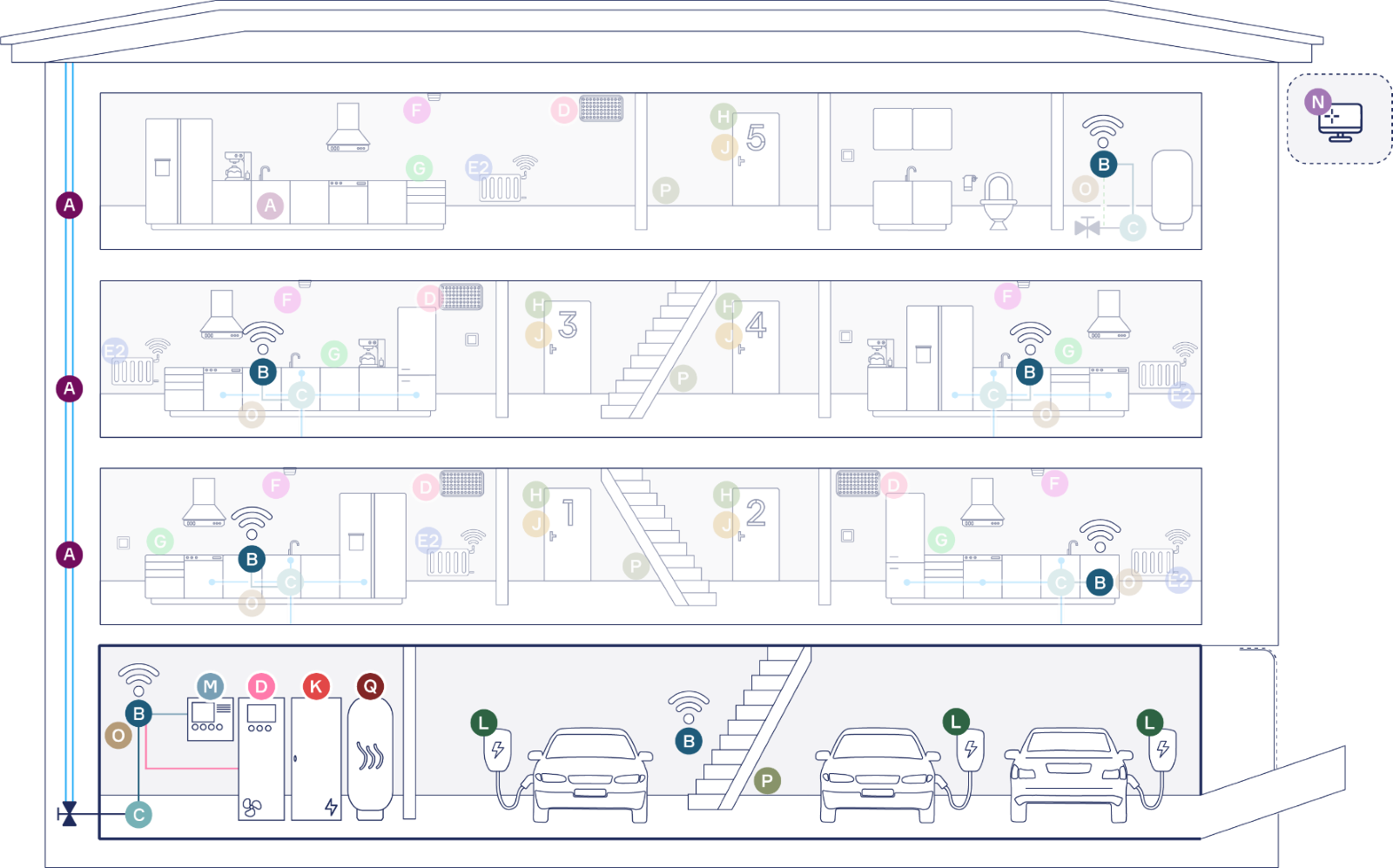

W budynkach wielomieszkaniowych lub komercyjnych można osiągnąć znaczące korzyści, używając Abra jako systemu nadrzędnego. Zarządca budynku ma dostęp do Abra Portal(N) w celu zarządzania, co umożliwia monitorowanie stanu instalacji, wykrywanie i zapobieganie niepożądanym sytuacjom na wczesnym etapie.

Powiadomienia między jednostkami w przypadku pożaru, na przykład, zwiększają bezpieczeństwo mieszkańców bez konieczności korzystania z różnych aplikacji i rozwiązań.

Wszechświat Abry stale się rozwija, a w przyszłości coraz więcej elementów infrastruktury technicznej w budynkach będzie kompatybilnych z Abrą. Kliknij tutaj, aby uzyskać więcej informacji.
