Wprowadzenie do Waterguard+
Waterguard+ może być podłączony i sterowany bezpośrednio z systemów SD lub zewnętrznych systemów zarządzania budynkiem (BMS) za pomocą modułu IO. W tym celu można używać wyłącznie Linkbox+ 4G.
Po podłączeniu modułu IO system SD będzie otrzymywać alarmy o wyciekach. Ponadto możliwe będzie otwieranie i zamykanie zaworów, ustawianie alarmów wodnych i przeglądanie stanu alarmów wodnych i pozycji zaworów bezpośrednio z systemu SD. Moduł IO komunikuje się bezprzewodowo przez Zigbee z Linkbox+.
PS. Alternatywną metodą połączenia z systemem SD jest protokół BACnet IP. Ta metoda połączenia nie wymaga żadnych dodatkowych komponentów poza standardowym kablem sieciowym (Cat6) i dlatego jest naszym zalecanym rozwiązaniem, jeśli system SD obsługuje tę metodę.

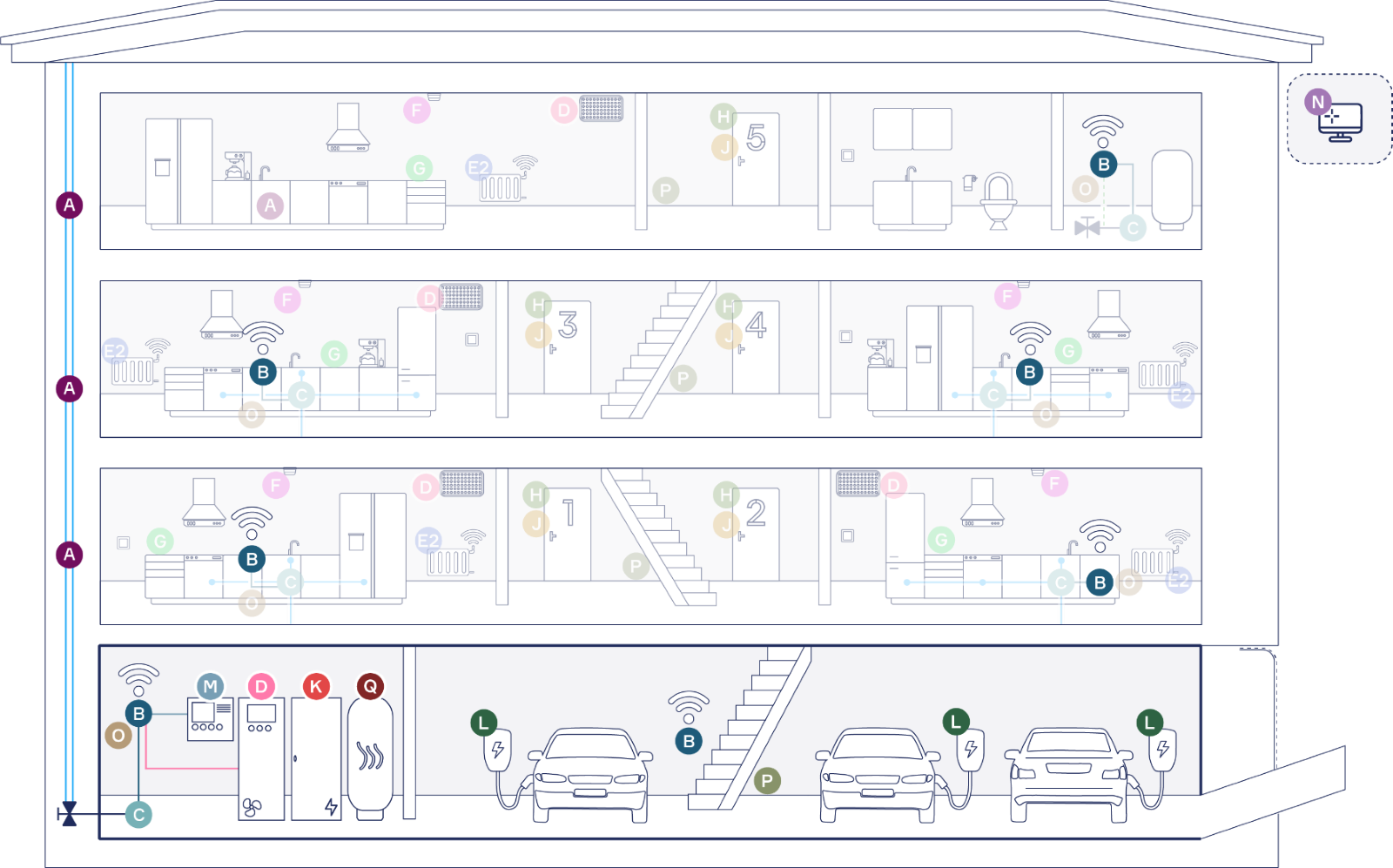

Szkic zasady działania

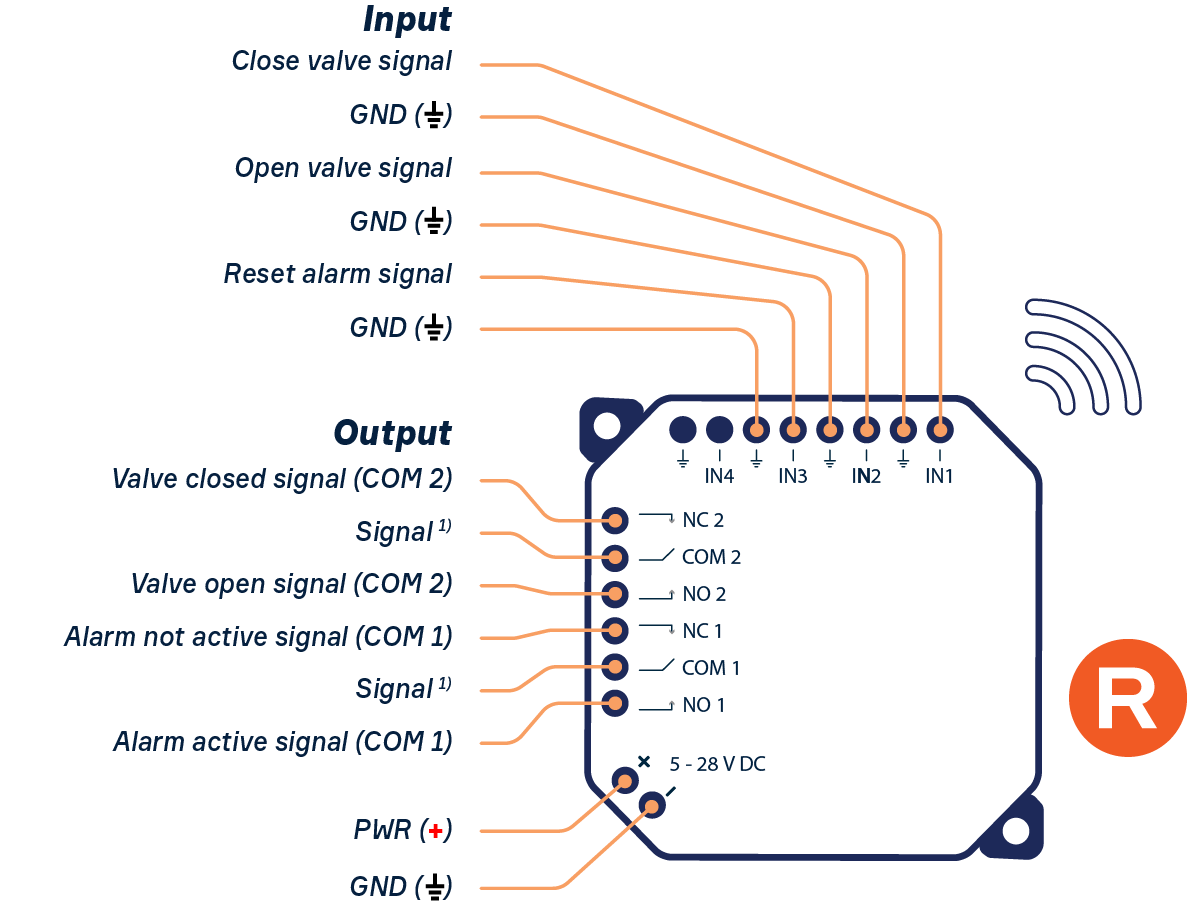

Schemat połączeń
Sygnały | Podłączenie do modułu I/O |
Wejścia | |
Sygnał zamknięcia zaworu | IN1 |
Sygnał otwarcia zaworu | IN2 |
Sygnał anulowania alarmu | IN3 |
Wszystkie wejścia muszą być podłączone do masy |
|
5-28V DC | + |
- | |
Wyjścia | |
Sygnał wyzwolenia alarmu wodnego | NO1 |
Sygnał alarmu wodnego nie został wyzwolony | NC1 |
Sygnał potwierdzający otwarcie zaworu | NO2 |
Sygnał potwierdzający zamknięcie zaworu | NC2 |
5-28V DC Zasilanie modułu I/O, alternatywnie dedykowany sygnał z systemu SD |
COM1 + COM2 |
Opis rozwiązania
Linkbox+ 4G (B) jest zainstalowany i podłączony do zaworów (C) w celu ochrony przed wodą w danym budynku. Czujniki wycieku i/lub taśma czujnika są instalowane zgodnie z wymaganiami.
Zainstaluj moduł I/O (R) w pobliżu Linkbox 4G (np. w suficie) i podłącz go do zasilania 5-28 V DC i systemu SD (T) za pośrednictwem portów INPUT i OUTPUT na module I/O (użyj odpowiednich portów w systemie SD do wysyłania i odbierania sygnałów z modułu I/O, a także zasilania modułu. Patrz schemat połączeń powyżej).
Na koniec moduł IO jest parowany z Linkbox+ 4G za pomocą aplikacji Abralife.
Więcej informacji na temat modułu IO i jego instalacji można znaleźć w tym artykule.
Dane, które mogą być przesyłane przez moduł I/O
Wejścia
- Sygnał zamknięcia zaworu
- Sygnał otwarcia zaworu
- Sygnał anulowania alarmu
Wyjścia
- Sygnał alarmu wodnego (alarm aktywny)
- Sygnał alarmuwodnego (alarm anulowany)
- Sygnał potwierdzający otwarcie zaworu
- Sygnał potwierdzający zamknięcie zaworu
Specyfikacje wejścia
Wejście stykowe (przełącznik bezpotencjałowy lub przekaźnik)
Specyfikacja wyjść
Maks. napięcie przełącznika: 30V
Maks. prąd przełączania: 1A
Lista produktów
Aby podłączyć system Waterguard+ do systemu SD za pośrednictwem modułu IO, potrzebny jest moduł Develco (Frient) Smart IO (numer artykułu 94438/ EAN 5713594003986), a także odpowiedni przewód dla sygnałów bezpotencjałowych (np. kabel BUS lub RK/PN 0,75).
Abra Portal i zdalne sterowanie
W budynkach wielomieszkaniowych lub komercyjnych można osiągnąć znaczące korzyści dzięki zastosowaniu Abra jako systemu nadrzędnego. Zarządca budynku ma dostęp do Abra Portal(N) w celu zarządzania, co umożliwia monitorowanie stanu instalacji, wykrywanie i zapobieganie niepożądanym sytuacjom na wczesnym etapie.
Powiadomienia między jednostkami w przypadku pożaru, na przykład, zwiększają bezpieczeństwo mieszkańców bez konieczności korzystania z różnych aplikacji i rozwiązań.
Wszechświat Abry stale się rozwija, a w przyszłości coraz więcej elementów infrastruktury technicznej w budynkach będzie kompatybilnych z Abrą. Kliknij tutaj, aby uzyskać więcej informacji.
