Wprowadzenie do Waterguard+
Waterguard+ może być podłączony i sterowany bezpośrednio z systemów SD lub zewnętrznych systemów zarządzania budynkiem (BMS) poprzez BACnet IP.
Połączenie przez BACnet IP umożliwia wyświetlanie alarmów wodnych, nieprawidłowo działających zaworów, odczytywanie pomiarów wilgotności i temperatury z czujnika WaterSensor+, stanu baterii oraz otwieranie/zamykanie zaworów, a także szereg innych funkcji.
Systemy Waterguard+, które są już zainstalowane, zostaną automatycznie zaktualizowane do najnowszej wersji AbraOS, tak aby obsługiwały również połączenie z systemami SD za pośrednictwem BACnet IP.
Jeśli system SD nie obsługuje protokołu BACnet IP lub jego użycie nie jest pożądane, można alternatywnie użyć inteligentnego modułu IO jako połączenia z systemem. Więcej informacji można znaleźć w tym artykule.
UWAGA! Integracja Bacnet IP jest dostępna tylko z Linkbox+ 4G.

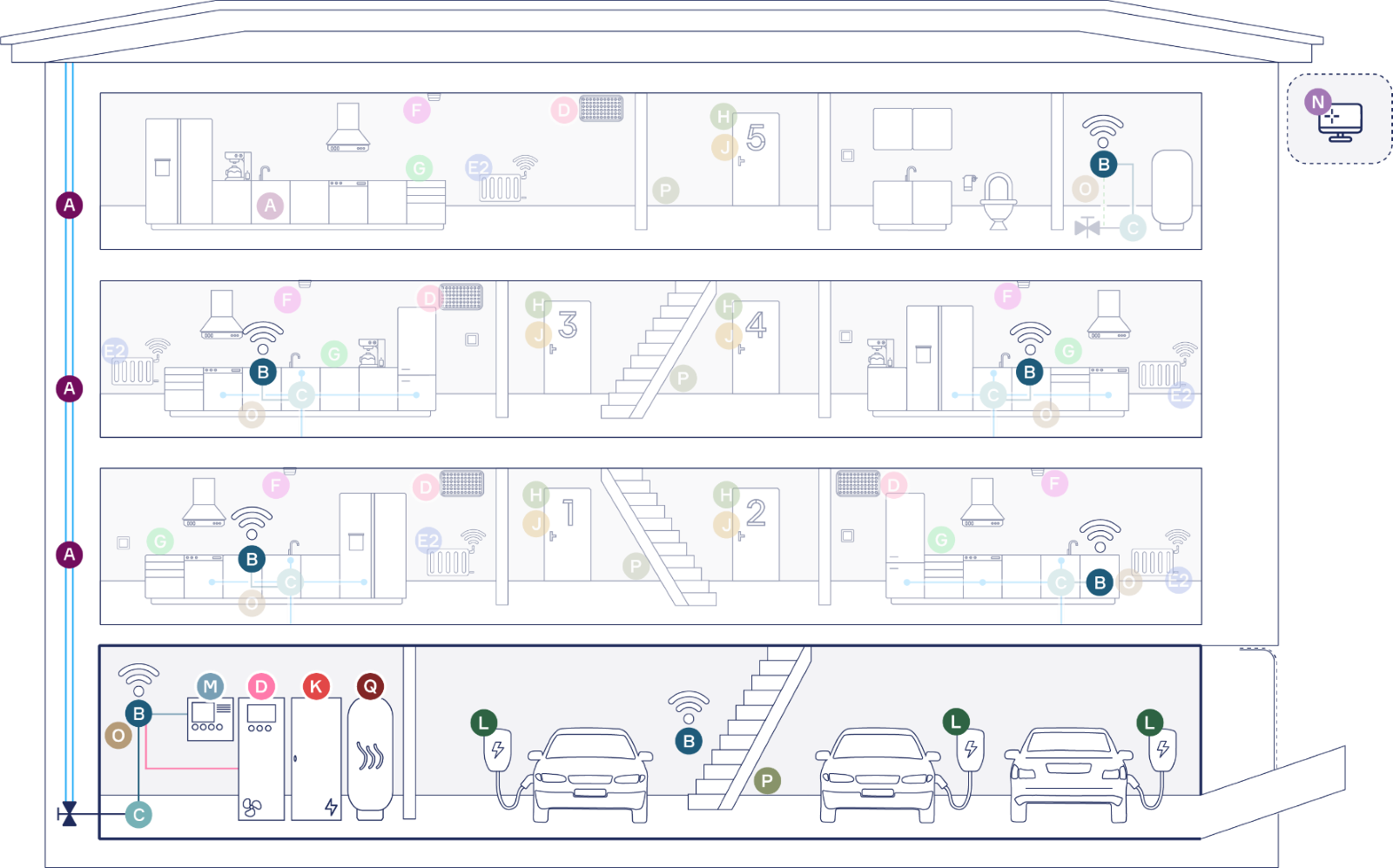

Szkic zasady działania
Schemat połączeń
Opis rozwiązania
Jeden lub więcej Linkbox+ 4G (B) jest zainstalowany i podłączony do zaworów do ochrony wody w danym budynku. Każdy Linkbox+ jest podłączony do systemu SD (T) za pomocą kabla Cat (podłączonego do portu Ethernet Linkbox+ 4G). Pożądane funkcje są programowane w interfejsie systemu SD.
Dane, które mogą być przesyłane przez integrację BACnet IP
- Alarm w przypadku wykrycia wody
- Alarm w przypadku awarii zaworu
- Dane dotyczące wilgotności i temperatury z bezprzewodowego czujnika wody
- Stan baterii bezprzewodowych czujników wody
- Wejście napięcia na jednostce centralnej Waterguard+ (koncentratorze)
- Sygnał sterujący dla WŁ/WYŁ wody
- Konfiguracja IP na jednostce centralnej Waterguard
Szczegóły techniczne
Ustawienia domyślne
- Dynamiczny adres IP dla połączenia z siecią z serwerem DHCP i dostępem do Internetu przez Ethernet
- Port: 47808
Opcje ustawień
- Dynamiczny adres IP dla połączenia z siecią z serwerem DHCP, ale NIE z dostępem do Internetu przez Ethernet
- Po ustawieniu tej opcji Linkbox+ będzie łączył się z siecią 4G i utrzymywał połączenie BACnet w sieci lokalnej przez Ethernet.
- Statyczny adres IP dla połączenia z siecią bez serwera DHCP
- Ten sam wybór, niezależnie od tego, czy internet przez Ethernet, czy nie
Przegląd obiektów BACnet
| # | Nazwa obiektu | Typ obiektu | Typ urządzenia |
Opis obiektu |
|
| 1 | Abra Linkbox+ | Urządzenie | Linkbox+ (koncentrator) |
Informacje o urządzeniu Linkbox+, takie jak dostawca, opis, wersja oprogramowania sprzętowego itp. Wersja oprogramowania sprzętowego: Wersja stosu BACnet. Wersja oprogramowania aplikacji: Linkbox+ FW Version. |
|
| 2 | waterMonitor.X.alarm | Wejście analogowe | Linkbox+ (koncentrator) |
Wartość bieżąca 0,5 Brak alarmu |
Trwający alarm wodny |
| 3 | waterMonitor.X.alarm | Klasa powiadomienia | Linkbox+ (koncentrator) | NIE DOTYCZY | Powiadomienie o alarmie wodnym |
| 4 | waterMonitor.X.resetLeak | Wyjście wielostanowe | Linkbox+ (koncentrator) |
Wartość bieżąca 2=reset |
Reset alarmu |
| 5 | waterMonitor.X.leak1 | Wejście analogowe | Linkbox+ (koncentrator) | Wartość bieżąca 1 = Woda zmierzona na taśmie czujnika |
Status taśmy czujnika |
| 6 | valveMonitor.X.numValves | Wejście wielostanowe | Linkbox+ (koncentrator) |
Aktualna wartość 2=1 zawór podłączony 3=2 zawory podłączone |
Liczba podłączonych zaworów |
| 7 | valveMonitor.X.valveStatus1 | Wejście wielostanowe | Linkbox+ (koncentrator) |
Aktualna wartość 2=zamknięty 3=otwarty |
Status zaworu zawór 1 |
| 8 | valveMonitor.X.valveStatus2 | Wejście wielostanowe | Linkbox+ (hub) |
Wartość bieżąca 2=zamknięty 3=otwarty |
Status zaworu zawór 2 |
| 9 | valveControl.X.openClose | Wyjście wielostanowe | Linkbox+ (hub) |
Wartość bieżąca 2=zamknij 3=otwarte |
Sterowanie zaworem |
| 10 | Port BACnet/IP | Port sieciowy | Linkbox+ (koncentrator) |
Bacnet Ip Udp Port: <port> domyślnie: 47808
Bdmb Broadcast Distribution Table: ip_address <IP> Port <PORT> |
Informacje o sieci |
| 11 | ID.waterMonitor.X.leak1 | Wejście analogowe | Czujnik wody+ (bezprzewodowy) | Wartość bieżąca 1 = Woda zmierzona w punkcie czujnika 1 |
Stan czujnika punkt czujnika 1 |
| 12 | ID.waterMonitor.X.leak2 | Wejście analogowe | Czujnik wody+ (bezprzewodowy) | Wartość bieżąca 1 = Woda zmierzona w punkcie czujnika 2 |
Stan czujnika punkt czujnika 2 |
| 13 | ID.waterMonitor.X.temperature | Wejście analogowe | Czujnik wody+ (bezprzewodowy) |
Przykład dla temperatury 25: Wartość bieżąca: 25 |
Czujnik temperatury czujnik bezprzewodowy |
| 14 | ID.waterMonitor.X.humidity | Wejście analogowe | Czujnik wody+ (bezprzewodowy) |
Przykład przy wilgotności 57%: Wartość bieżąca: 57 |
Wartość wilgotności czujnik bezprzewodowy |
| 15 | ID.waterMonitor.X.batteryVoltage | Wejście analogowe | Czujnik wody+ (bezprzewodowy) |
Przykład przy napięciu baterii 3,2 V: Wartość bieżąca: 3.2 |
Napięcie akumulatora czujnika bezprzewodowego 100%=3.3V 15%=2,2V (baterię należy wymienić najpóźniej przy 15%) |
Dodatkowe informacje:
Możesz dodać więcej bezprzewodowych czujników wody, a kilka podobnych obiektów zostanie wypełnionych, ale z innym identyfikatorem z przodu.
Lista produktów
Aby podłączyć instalację Waterguard+ do systemu SD, wystarczy kabel Cat6 o żądanej długości (oprócz Linkbox+ 4G). Jest to standardowy kabel sieciowy, który można kupić w sklepach elektrycznych itp.
Opcjonalne dodatki: Abra Portal i zdalne sterowanie
W budynkach wielorodzinnych lub komercyjnych można osiągnąć znaczące korzyści, używając Abra jako systemu nadrzędnego. Zarządca budynku uzyskuje dostęp do Abra Portal(N) w celu zarządzania, co umożliwia monitorowanie stanu instalacji, wczesne wykrywanie i zapobieganie niepożądanym sytuacjom.
Powiadomienia między jednostkami w przypadku pożaru, na przykład, zwiększają bezpieczeństwo mieszkańców bez konieczności korzystania z różnych aplikacji i rozwiązań.
Wszechświat Abry stale się rozwija, a w przyszłości coraz więcej elementów infrastruktury technicznej w budynkach będzie kompatybilnych z Abrą. Kliknij tutaj, aby uzyskać więcej informacji.
