Wprowadzenie do Waterguard+
Waterguard+ doskonale nadaje się do wykrywania wycieków wody w szybach i podobnych instalacjach z czujnikiem na każdym piętrze i odcinania wody z centralnego punktu, w którym zainstalowany jest również Linkbox+ (Gateway).
W przypadku rur o wymiarach od 1" do 2" stosowane są zawory elektromagnetyczne Danfoss i adapter zasilania Waterguard+ do zaworów elektromagnetycznych.

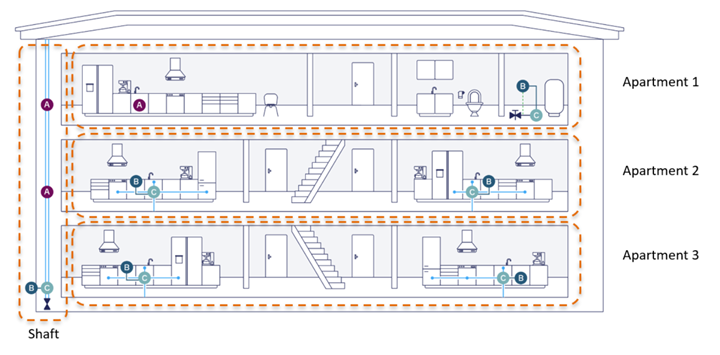

Szkic zasady działania

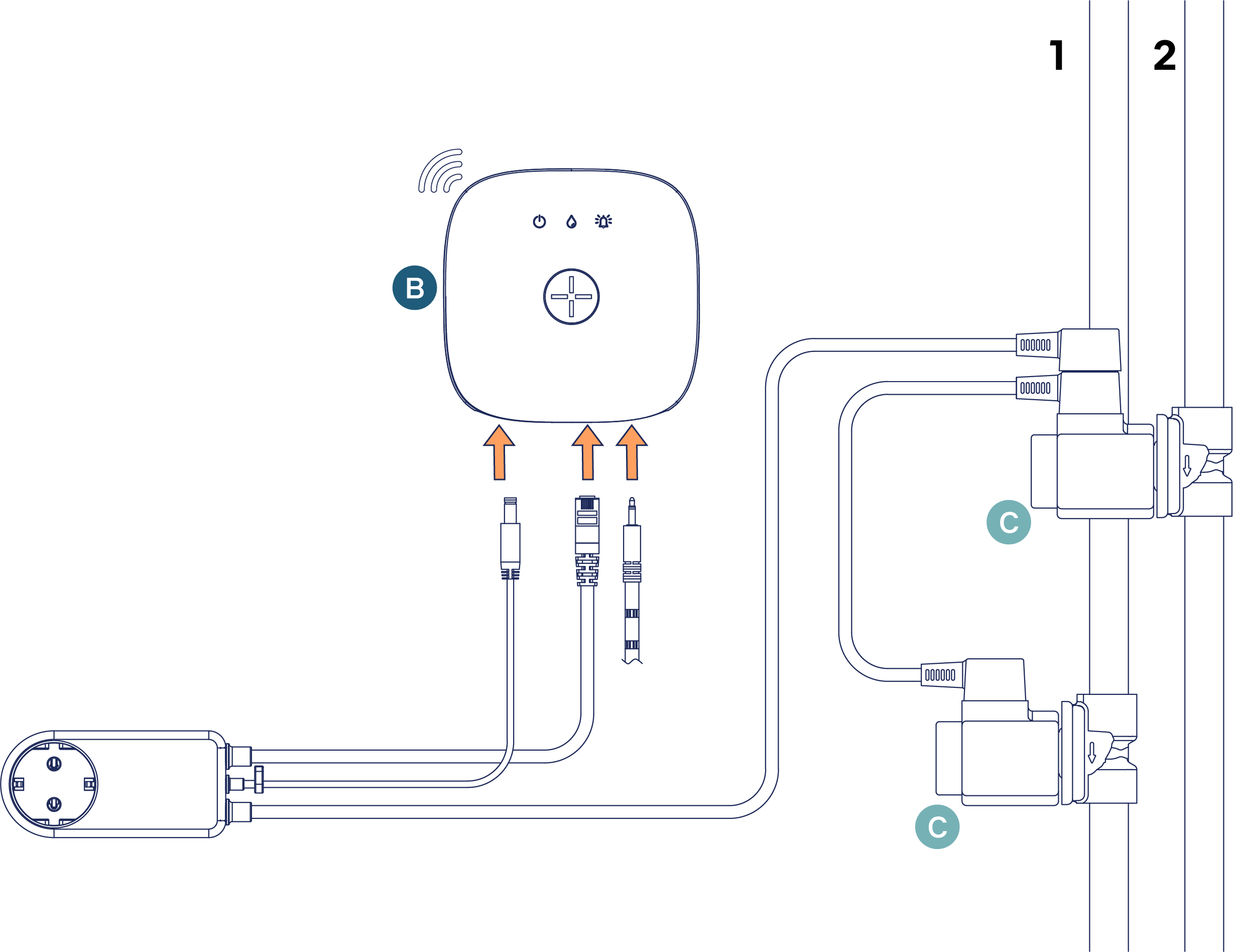

Schemat połączeń
Linkbox+ umożliwia podłączenie do 2 zaworów elektromagnetycznych
Układ z 2 zaworami
Układ z 1 zaworem

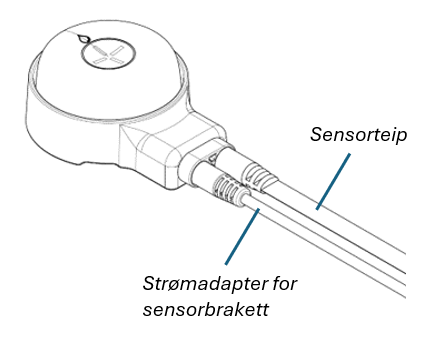

Bezprzewodowy czujnik na każdym piętrze (dzielnik piętra):
UWAGA! Zaleca się zainstalowanie zasilacza do wspornika WaterSensor+ na wszystkich czujnikach, aby każdy czujnik wody działał jako wzmacniacz sygnału.
Opis produktu
| Ikona | Numer produktu | Liczba | Komentarz | Opis produktu |
|
Linkbox+ 4G (jednostka centralna) i dołączony zasilacz 24V |
1 szt. |
Linkbox+ 4G lub Linkbox+ WiFi |
Jednostka centralna(B) jest montowana w odpowiednim miejscu w kuchni za pomocą dostarczonego uchwytu ściennego i podłączana do zasilania za pomocą dostarczonego zasilacza 24 V.
|
|
|
WaterSensor+ |
1 jednostka na piętro |
- |
Bezprzewodowy czujnik wody WaterSensor+ (A) jest instalowany na każdym piętrze w celu wykrywania wycieków. Podłączany do zasilania sieciowego, aby działać jako wzmacniacz sygnału do czujnika WaterSensor+ na sąsiednich piętrach. |
|
|
Zawór elektromagnetyczny (1/2" - 2") |
2 sztuki (ewentualnie 3 dla pętli cyrkulacyjnej) |
Przegląd znajduje się na liście produktów. |
Zawory(C) są instalowane w dolnej części szybu dla cyrkulacji ciepłej/zimnej wody. | |
|
Zawór elektromagnetyczny Waterguard+ Przewód dzielony 0,65 m lub Przewód dzielony zaworu elektromagnetycznego i przedłużacz - 3 m |
1 szt. dodatkowa na zawór powyżej 1 szt. |
- |
Kabel jest dostarczany dla 1 zaworu. W przypadku wielu zaworów (do 3) wymagany jest jeden kabel na zawór. 3-metrowy kabel do przedłużenia odległości między adapterem a zaworem (jeśli odległość między gniazdem a zaworem jest większa niż 2 metry) lub między zaworami. |
|
| 1 szt. Taśma czujnika 3 m m/3,5 mm Jack | 1 sztuka na podłogę |
- |
Do wykrywania punktów Linkbox+ i dla każdego czujnika Water Sensor+. Taśma czujnika jest podłączana do jednostki centralnej i/lub wspornika czujnika wody Water Sensor+ i układana wzdłuż podłogi/ściany, gdzie zakłada się, że w przypadku rozlania lub wycieku zbierze się woda. UWAGA! Ważne jest, aby powierzchnia była czysta, aby taśma czujnika miała dobrą przyczepność. |
|
| Wspornik czujnika wody Waterguard | 1 sztuka na czujnik wody Waterguard+. |
- |
Wspornik na prąd stały do montażu czujnika WaterSensor+ na szybie |
|
| Zasilacz do uchwytu czujnika wody WaterSensor+ | 1 sztuka na czujnik wody WaterSensor+. |
|
Zasilacz do wspornika czujnika WaterSensor+ |
Opis rozwiązania
Linkbox+(B) jest instalowany na dnie szybu, gdzie woda ma zostać odcięta w przypadku wycieku. Końcówka czujnika jest podłączana bezpośrednio do Linkbox+ w celu wykrywania wycieków na dnie szybu.
Zawory elektromagnetyczne w żądanym wymiarze(C) są montowane na rurach wodnych i podłączane do Linkbox+ za pomocą adaptera zasilania zaworów elektromagnetycznych Waterguard+. Jeśli potrzebujesz więcej zaworów, użyj kabla rozdzielającego dla zaworów (5648199). PS! Zalecamy instalowanie zaworów na KV i VV. Do wody obiegowej zalecany jest wyłącznie zawór zwrotny.
Wsporniki czujników są montowane w szybie na każdym piętrze. Aby zapewnić dobry zasięg (Meshing), wsporniki muszą być podłączone do prądu stałego za pomocą zasilacza do wspornika czujnika. Taśma czujnika jest podłączana do wspornika czujnika zgodnie z wymaganiami i mocowana w szybie w odpowiedni sposób. Na koniec należy sparować czujniki bezprzewodowe(A) z Linkbox+ i umieścić je we wspornikach czujników.
Szczegółowe instrukcje dotyczące instalacji i użytkowania można znaleźć w naszej kompletnej instrukcji instalacji i obsługi.
Lista produktów (dla każdego wału)
Dokumentację FDV dla tego rozwiązania można znaleźć tutaj.
| NRF | NOBB | Ilość | Opis produktu |
| 5648934 | 60600427 |
1szt. |
|
| 5648888 | 60600395 | 1 szt. | Zasilacz do zaworów elektromagnetycznych |
| 5648877 | 60600397 | x szt. | Taśma czujnika z gniazdem 3,5 mm. 1 taśma czujnika na czujnik bezprzewodowy. Dodatkowo, 1 taśma czujnika może być podłączona bezpośrednio do Linkbox+ w celu zabezpieczenia dna szybu. |
| 5648922 | 60600416 | x szt. | Wspornik czujnika. Zwykle 1 sztuka na podłogę. |
| 5648875 | 60600167 | x szt. | Czujnik bezprzewodowy. 1 sztuka na wspornik czujnika |
|
5648923 |
60600417 |
x szt. |
|
|
5515638 lub 5515639 Lub 5516155 lub 5515788 lub 5515789 lub 5515791 |
60612910 lub odwiedź 60612911 lub odwiedź 60602664 lub 60610029 lub 60610030 lub 60610031 |
Liczba zaworów na wał zależy od tego, czy jest to tylko KV, czy KV+VVV. Alternatywnie, zawór nr 3 na wodzie obiegowej |
Zawór elektromagnetyczny Danfoss 1/2" lub Zawór elektromagnetyczny Danfoss 3/4" lub Zawór elektromagnetyczny Danfoss 1" lub Zawór elektromagnetyczny Danfoss 1 1/4" lub Zawór elektromagnetyczny Danfoss 1 1/2" lub Zawór elektromagnetyczny Danfoss 2" |
| 5648199 |
60438089 |
1 sztuka na dodatkowy zawór |
Kabel dzielony zaworu elektromagnetycznego 0,5 m Jeśli potrzebny jest dłuższy kabel dzielony, można użyć kabla 5648246 (3 metry). |
Opcje i alternatywy
- Linkbox+ obsługuje również podłączanie i sterowanie innymi inteligentnymi produktami i rozwiązaniami dla domu. Więcej informacji można znaleźć na stronie www.abralife.no
