Wprowadzenie do Linkbox+
W tym artykule opisano rozmieszczenie jednostki centralnej Linkbox+, taśmy czujników do wykrywania wycieków wody, zaworów do sterowania ciepłą i zimną wodą oraz zewnętrznego panelu przełączników do sterowania dopływem wody i anulowania alarmów wodnych.
Szczegółowe informacje na temat instalacji poszczególnych produktów dostępne są w instrukcji instalacji i obsługi Waterguard+.
Opis rozwiązania
Linkbox+ jest instalowany w szafkach dystrybucyjnych w bezpośrednim sąsiedztwie zaworów. Taśma czujnika jest podłączona do Linkbox+ w celu wykrywania wycieków wody w dolnej części szafy dystrybucyjnej.
Abra ModePanel+ jest umieszczany w odpowiednim miejscu, zazwyczaj przy drzwiach wejściowych, aby aktywować tryb domowy, tryb wyjazdowy lub wyłączyć alarm wodny.
Szkic zasady działania
Abra ModePanel+(5) posiada następujące przyciski
- Home (otwiera zawór)
- Poza domem (zamyka zawór)
- Wyłącz alarm
UWAGA. Aby otworzyć zawory, kliknij i przytrzymaj przycisk na Linkbox+ przez 3 sekundy, aż usłyszysz sygnał dźwiękowy.
Instalacja

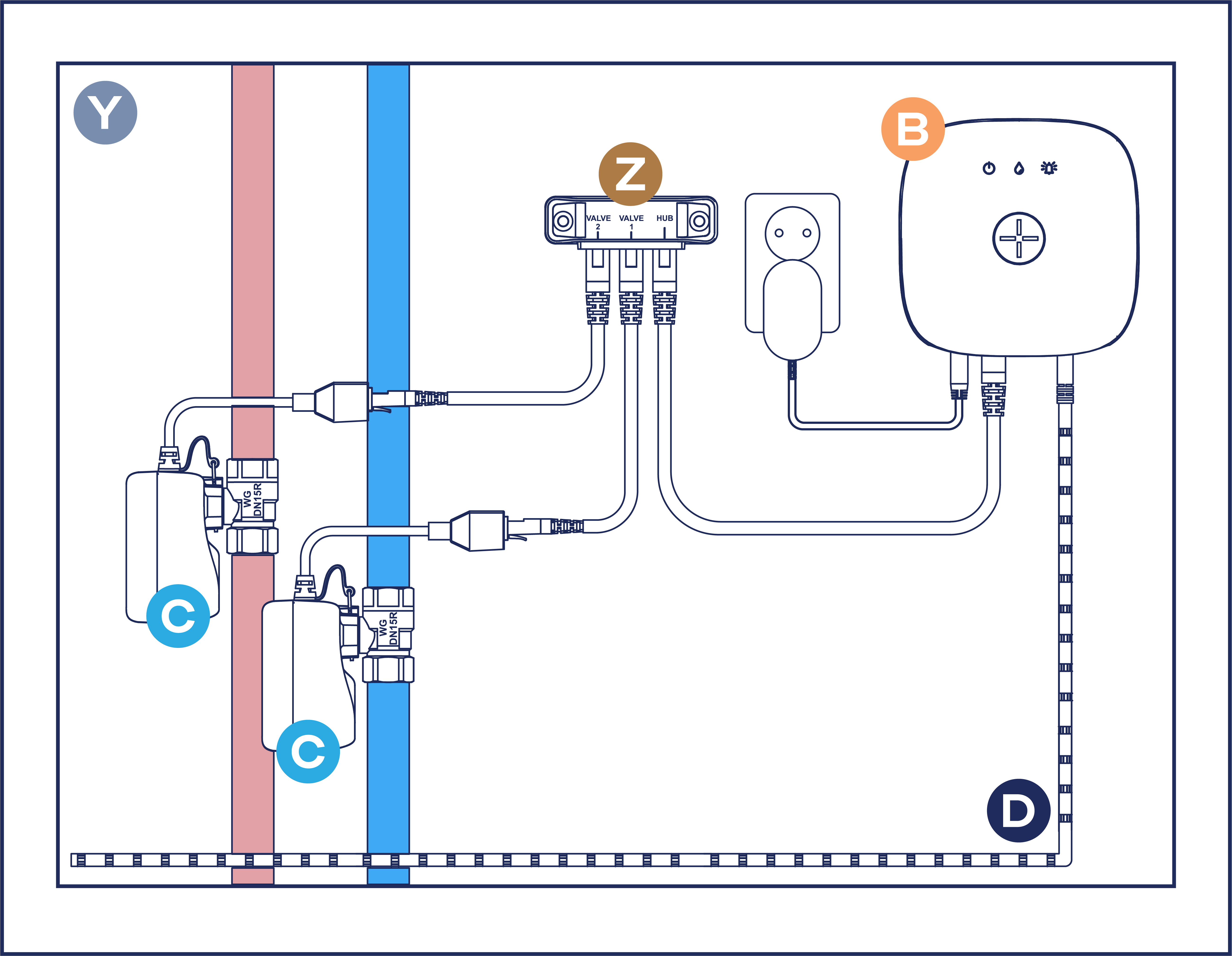

Linkbox+(B) jest montowany na dostarczonym wsporniku wewnątrz szafy rozdzielczej i podłączony do 2 zaworów kulowych 1/2" (DN15) (lub 3/4" (DN20))(C), które są zainstalowane na dopływie ciepłej i zimnej wody. Wtyczka ścienna 230V AC jest zainstalowana wewnątrz szafy rozdzielczej. Rozgałęźnik kabla sieciowego i łącznie 3 kable sieciowe są używane do instalacji 2 zaworów. Taśma czujnika(D) jest podłączona do jednostki centralnej, przeciągnięta w dół do dolnej części szafki rozdzielacza i zabezpieczona dwustronną taśmą w celu wykrycia wycieku wody.
W razie potrzeby bezprzewodowe czujniki wody typu Waterguard WaterSensor+ można zainstalować w miejscach podatnych na wycieki lub tam, gdzie wymagają tego przepisy techniczne.
Uwaga! Szafa dystrybucyjna powinna mieć plastikowe drzwi lub plastikowy segment, aby zminimalizować wpływ na zasięg bezprzewodowy między Linkbox+ a wszelkimi urządzeniami bezprzewodowymi opartymi na Zigbee podłączonymi do Linkbox+ (np. inteligentne zamki do drzwi itp.).
| Ikona | Numer produktu | Liczba | Komentarz | Opis produktu |
|
|
Linkbox+ (jednostka centralna) i dołączony zasilacz 24 V |
1 szt. |
Linkbox+ 4G lub Linkbox+ WiFi |
Jednostka centralna (B) jest montowana za pomocą dostarczonego uchwytu ściennego w skrzynce rozdzielczej i podłączana do zasilania za pomocą dostarczonego zasilacza 24 V.
|
|
|
Zawory kulowe Waterguard |
2 szt. |
1/2" (DN15) lub 3/4" (DN20) |
Zawory kulowe montowane na dopływie gorącej wody (HW) i zimnej wody (CW). |
Z |
Zestaw okablowania podwójnego zaworu kulowego - rozdzielacz kabla sieciowego - do instalacji dwóch (2) zaworów kulowych wraz z 3 kablami sieciowymi kat. 6 (0,6 m) |
1 szt. |
- |
1 kabel sieciowy 0,6 m do podłączenia jednego zaworu jest zawarty we wszystkich pakietach produktów. Pakiet produktu z rozdzielaczem i 2x kablami sieciowymi jest sprzedawany jako akcesorium do podłączenia dodatkowego zaworu.
|
D |
Taśma czujnika 3 m m/3,5 mm Jack | 1 szt. |
- |
Taśma czujnika jest podłączana do jednostki centralnej, przeciągana w dół do dolnej części szafy rozdzielczej i zabezpieczana dwustronną taśmą w celu wykrywania wycieków wody. |
|
|
ModePanel+ |
1 szt. |
- |
Bezprzewodowy panel przełączników do ustawiania trybów domowych i wyjazdowych oraz anulowania alarmów. Łatwa konfiguracja z systemem za pomocą aplikacji Abralife w trybie instalatora. |
Y |
Szafka dystrybutora |
1 szt. |
- |
Szafka rozdzielacza z doprowadzeniem ciepłej i zimnej wody. |
Lista produktów
| Typ produktu | Liczba jednostek | Opis produktu | Numer artykułu | EAN / GTIN | NRF |
|
Abra Linkbox+ 4G lub Abra Linkbox+ WiFi (B) |
1 szt. | Jednostka centralna obsługująca sygnały z czujników i sterująca zaworami kulowymi. |
72.380.337113 lub 72.380.337112 |
lub 7072380371127 |
5648934 lub zadzwoń 5648933 |
| Zasilacz sieciowy 230V -> 24V 1.0A (B) | 1 szt. |
Adapter zasilania 24V DC dla Linkbox+ WiFi i Linkbox+ 4G. Zasilacz dołączony do wszystkich urządzeń Linkbox+ |
72.380.337315 | 7072380373152 | 5648925 |
|
Waterguard+ Zawór kulowy DN15 1/2"(C) lub Waterguard+ Zawór kulowy DN20 3/4"(C) |
2 szt. | Zawór kulowy jest instalowany na rurze wodnej w celu kontrolowania przepływu wody. |
72.380.337303 lub 72.380.337304 |
7072380373039 lub 7072380373046 |
5648911 lub 5648912 |
| Waterguard+ 1/2" i 3/4" Siłownik zaworu(C) | 2 szt. | Siłownik do obsługi zaworu kulowego na podstawie informacji zwrotnej z czujnika. | 72.380.337305 | 7072380373053 | 5648876 |
| Taśma czujnika Waterguard+ z gniazdem 3,5 mm(D) | 1 szt. | Przewodowy czujnik wody wykrywający obecność wody. | 72.380.337307 | 7072380373077 | 5648877 |
| Kabel Cat.6 - 2xRJ45 - 0,6 m(Z) |
1 szt. |
Kabel sieciowy do połączenia Linkbox+ z siłownikiem zaworu.
|
72.380.337324 | 7072380373244 | 5648887 |
| Zestaw przewodów do podwójnego zaworu kulowego(Z) |
1 szt. |
Zestaw zawierający 2x kable Cat. 6 i 1x rozdzielacz RJ45 do instalacji maksymalnie 2 zaworów. |
72.380.337322 | 7072389373220 | 5648893 |
| Abra ModePanel+ |
1 szt. |
Bezprzewodowy panel przełączników firmy Abra do sterowania dopływem wody i alarmami. |
72.380.337346 | 7072380373466 | 5648914 |
Do instalacji, oprócz sprzedawanego oddzielnie panelu Abra ModePanel+, należy użyć pakietu produktów Waterguard+ Wireless Double 1/2 - [Nr artykułu: 72.380.337110 - NRF: 5648931 - NOBB: 60600424].
Pełny przegląd pakietów produktów i produktów należących do Waterguard+ można znaleźć w artykule Przegląd pakietów produktów i numerów artykułów Waterguard+ (https://support.waterguard.no/hc/articles/14813969010845).
Instrukcja instalacji
Szczegółowe instrukcje dotyczące prawidłowej i bezpiecznej instalacji produktu są dostępne na stronie pomocy technicznej Waterguard w sekcji Instalacja i instrukcja obsługi - pomoc techniczna Waterguard (https://support.waterguard.no/hc/categories/13644910475549).
