Waterguard+ ansluten till rörelsesensor via IO-modul för automatisk styrning av vattentillförseln

Introduktion till Waterguard+

Den nya Waterguard+ kan anslutas till externa rörelsesensorer via en I/O-modul. Detta gör det möjligt att automatiskt stänga av vattentillförseln när det inte finns någon rörelse i rummet under en viss tidsperiod. När rörelsesensorn upptäcker närvaro i rummet återupptas vattentillförseln. Den här lösningen är särskilt användbar i toalettutrymmen i offentliga byggnader, där den minskar risken för vattenläckage, minskar onödig vattenförbrukning från kontinuerligt rinnande cisterner och hjälper till att förhindra skador orsakade av vandalism.

Endast Linkbox+ 4G kan användas för detta ändamål.

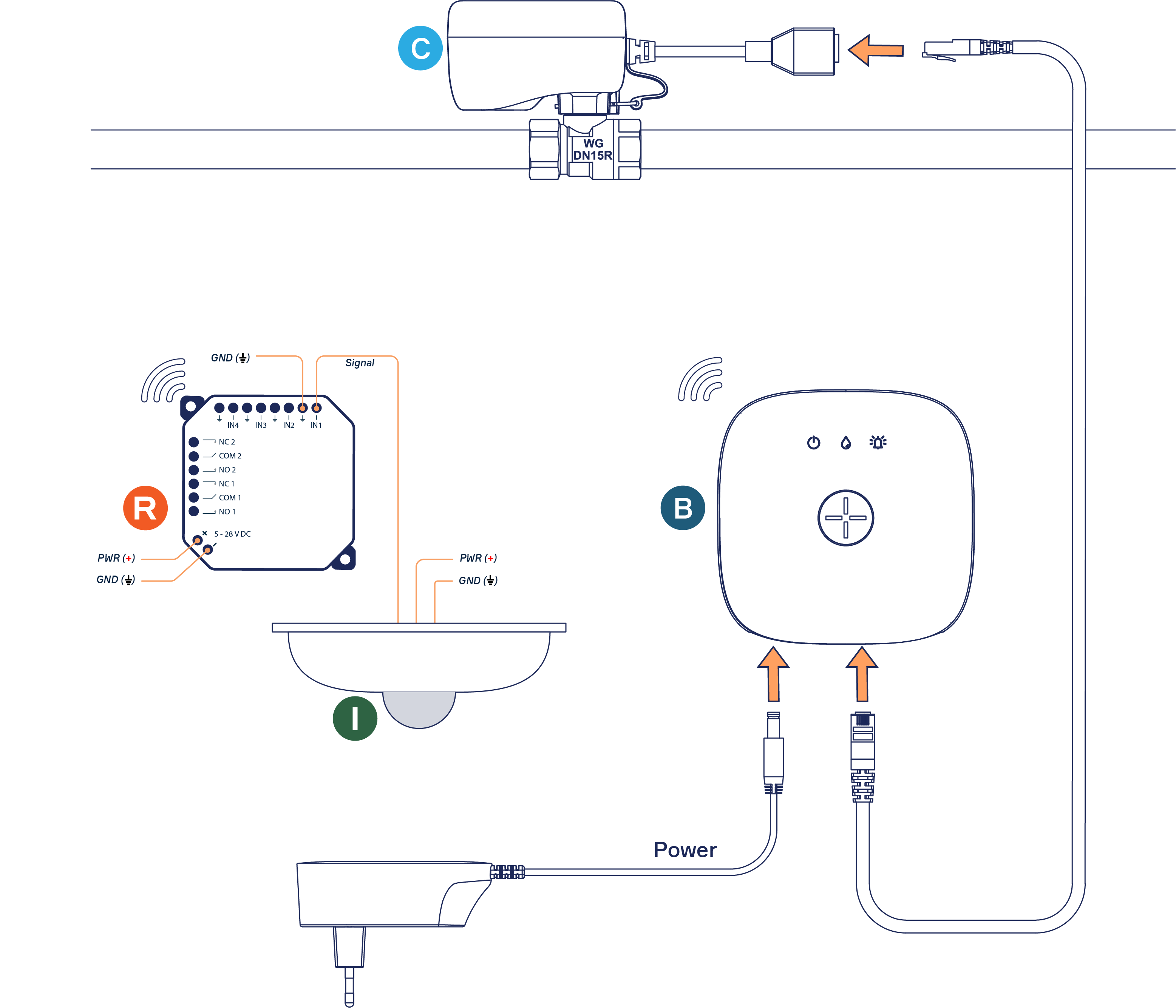

Principskiss

Kopplingsschema

Beskrivning av lösning

Linkbox+ 4G(B) installeras och ansluts till ventilen(C) i det aktuella rummet (vanligtvis ett toalettrum, kök eller liknande). I/O-modulen (R) monteras nära Linkbox 4G (t.ex. i taket) och ansluts till strömförsörjningen 5-28V DC och till den potentialfria signalen från rörelsesensorn (I) via IN1-porten på IO-modulen.

Slutligen kopplas IO-modulen ihop med Linkbox+ 4G med hjälp av Abralife-appen.

OBS: Linkbox+ 4G stänger automatiskt av vattentillförseln efter 1 timme från den senast registrerade rörelsen.

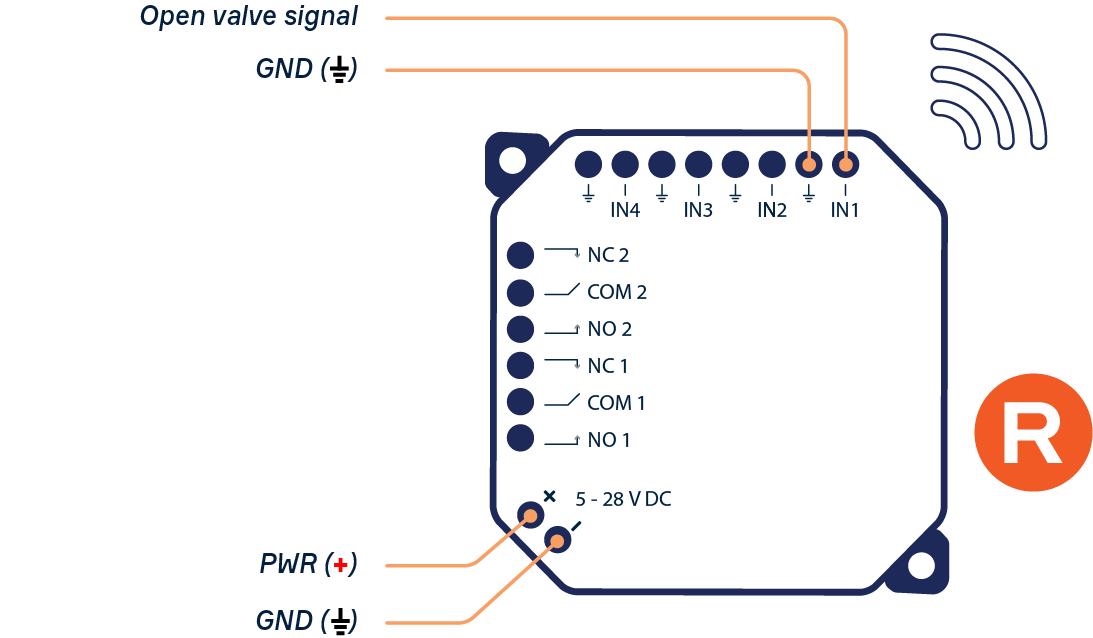

Specifikationer för ingång
Kontaktingång (potentialfri brytare eller relä)

Produktlista

För att ansluta ett Waterguard+-system till en rörelsesensor via IO-modul behöver du Develco (Frient) Smart IO-modul (artikelnummer 94438/ EAN 5713594003986), samt en lämplig ledare för potentialfria signaler mellan rörelsesensorn och IO-modulen.

Exempel på en rörelsesensor: Micromatic PIR/rörelsesensor (SE41440/ EL: 1404494)

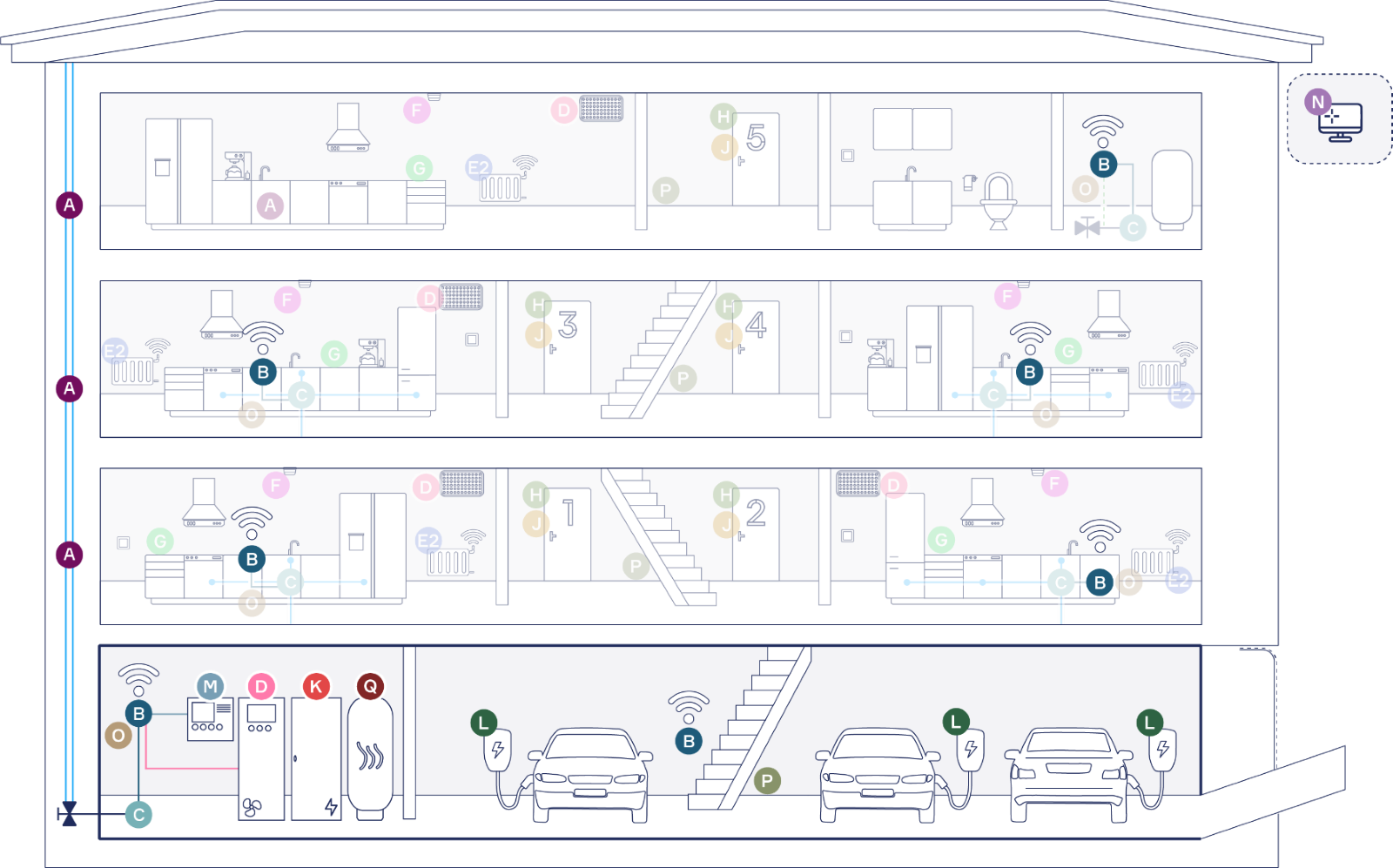

Abra Portal och fjärrkontroll

I flerbostadshus eller kommersiella byggnader kan man uppnå betydande fördelar genom att använda Abra som det översta systemet. Fastighetsförvaltaren har tillgång till Abra Portal(N) för administration, vilket gör det möjligt att övervaka installationens status, upptäcka och avvärja oönskade situationer i ett tidigt skede.

Notifiering mellan enheter vid t.ex. brand ökar tryggheten för de boende utan att behöva hantera olika appar och lösningar.

Abra-universumet utvecklas ständigt och allt fler delar av den tekniska infrastrukturen i byggnader kommer att vara kompatibla med Abra i framtiden. Klicka här för mer information.
