Introduktion till Linkbox+
Den här artikeln beskriver placeringen av Linkbox+ centralenhet, sensorband för vattenläcksökning, ventiler för varm- och kallvattenreglering och en extern omkopplarpanel för styrning av vattentillförseln och avaktivering av vattenlarm.
Detaljerad information om installationen av de enskilda produkterna finns i installations- och användarhandboken för Waterguard+.
Beskrivning av lösningen
Linkbox+ installeras i fördelningsskåp i omedelbar närhet av ventilerna. Sensortejp ansluts till Linkbox+ för detektering av vattenläckage i botten av fördelningsskåpet.
Abra ModePanel+ placeras på lämplig plats, vanligtvis vid ytterdörren, för att aktivera hemläge, bortaläge eller för att stänga av vattenlarmet.
Principskiss

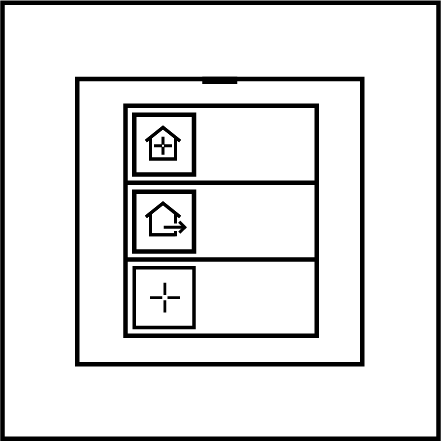

Abra ModePanel+(5) har följande knappar
- Hem (öppnar ventilen)
- Borta (stänger ventilen)
- Stänga av larmet
OBSERVERA. För att öppna ventiler, klicka och håll in knappen på Linkbox+ i 3 sekunder tills du hör ett "pip".
Installation

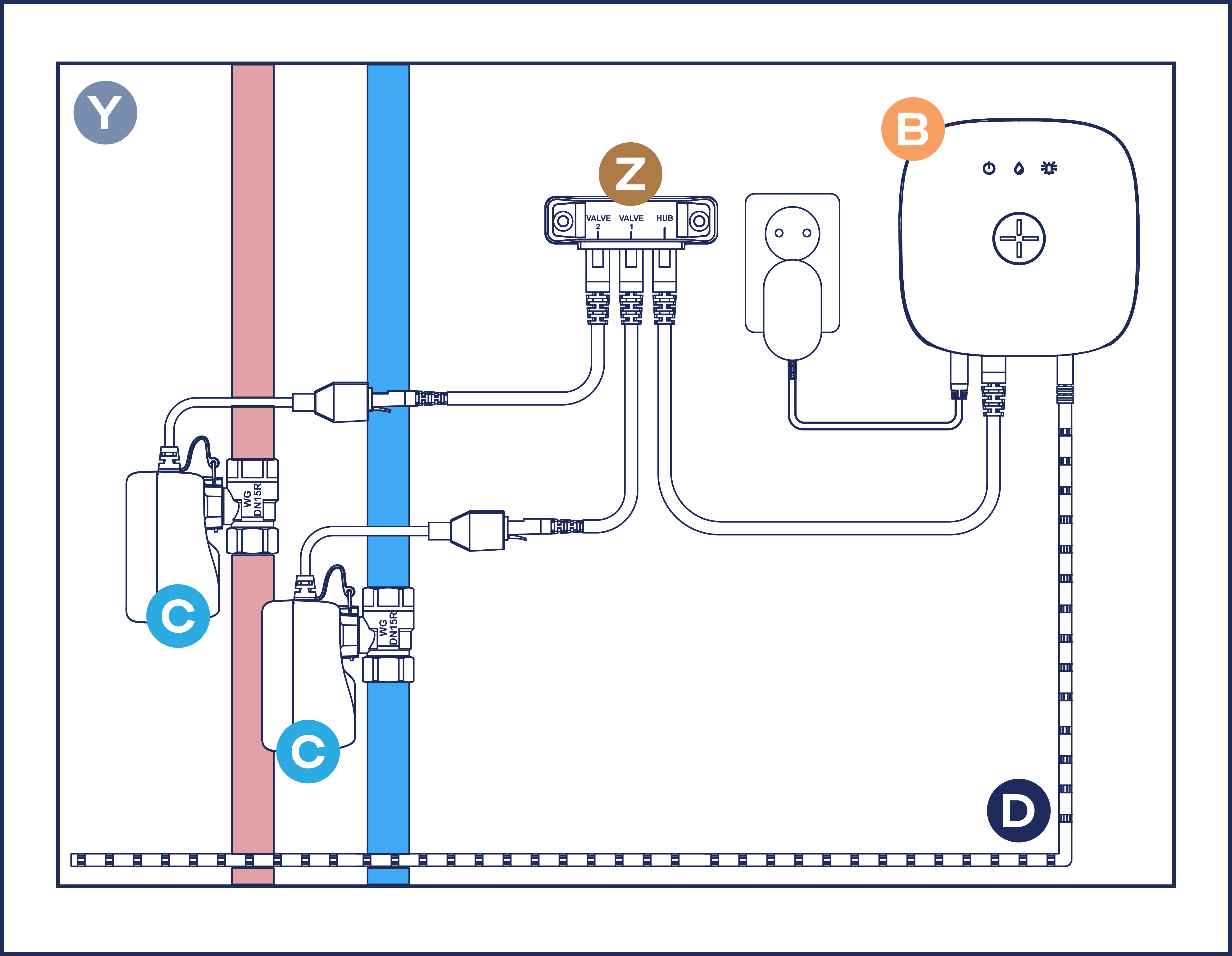

Linkbox+(B) monteras på den medföljande konsolen inuti fördelningsskåpet och ansluts till 2 kulventiler 1/2" (DN15) (eller 3/4" (DN20))(C) som är installerade på varm- och kallvattenförsörjningen. Väggkontakt med 230V AC är installerad inuti fördelningsskåpet. Splitter för nätverkskabel och totalt 3x nätverkskablar används för installation av 2 ventiler. Sensortejp(D) ansluts till centralenheten, dras ner till botten av fördelarskåpet och fästs med dubbelhäftande tejp för detektering av vattenläckage.
Vid behov kan trådlösa vattensensorer av typen Waterguard WaterSensor+ installeras på läckagebenägna ställen eller där det krävs enligt tekniska föreskrifter.
Notera! Fördelarskåpet bör ha en plastdörr eller ett plastsegment för att minimera effekten på den trådlösa räckvidden mellan Linkbox+ och eventuella Zigbee-baserade trådlösa enheter som är anslutna till Linkbox+ (t.ex. smarta dörrlås eller liknande).
| Ikon | Produktnummer | Antal av | Kommentar | Produkt Beskrivning |
|
|
Linkbox+ (centralenhet) och medföljande 24V nätadapter |
1 st. |
Linkbox+ 4G eller Linkbox+ WiFi |
Centralenheten (B) monteras med hjälp av medföljande väggfäste i fördelningslådan och ansluts till ström via medföljande 24V nätadapter.
|
|
|
Waterguard kulventiler |
2 st. |
1/2" (DN15) eller 3/4" (DN20) |
Kulventiler monterade på tillförsel av varmvatten (HW) och kallvatten (CW). |
Z |
Kabelsats för dubbla kulventiler - Splitter för nätverkskabel - för installation av två (2) kulventiler inklusive 3x Cat. 6 nätverkskablar (0,6 m) |
1 del. |
- |
1 nätverkskabel 0,6 m för anslutning av en ventil ingår i alla produktpaket. Produktpaket med splitter och 2x nätverkskablar säljs som tillbehör för anslutning av ytterligare en ventil.
|
D |
Sensorband 3 m m/3,5 mm jack | 1 st. |
- |
Sensortejpen ansluts till centralenheten, dras ned till botten av fördelningsskåpet och fästs med dubbelhäftande tejp för detektering av vattenläckage. |
|
|
ModePanel+ |
1 st. |
- |
Trådlös omkopplarpanel för inställning av hemma- och bortalägen och avaktivering av larm. Ställs enkelt in mot systemet med Abralife-appen i installatörsflödet. |
Y |
Fördelningsskåp |
1 del. |
- |
Fördelarskåp med försörjning av varm- och kallvatten. |
Produktlista
| Typ av produkt | Antal enheter | Produktbeskrivning | Artikelnummer | EAN / GTIN | NRF |
|
Abra Linkbox+ 4G eller Abra Linkbox+ WiFi (B) |
1 styck. | Den centrala enheten som hanterar signaler från sensorer och styr kulventilerna. |
72.380.337113 eller 72.380.337112 |
eller 7072380371127 |
5648934 eller ring 5648933 |
| 230V -> 24V 1,0A nätadapter (B) | 1 st. |
24V DC strömadapter för Linkbox+ WiFi och Linkbox+ 4G. Strömadaptern ingår i alla Linkbox+ WiFi och Linkbox+ 4G |
72.380.337315 | 7072380373152 | 5648925 |
|
Waterguard+ Kulventil DN15 1/2"(C) eller Waterguard+ Kulventil DN20 3/4" (C) |
2 st. | Kulventilen installeras på vattenröret för att reglera vattenflödet. |
72.380.337303 eller 72.380.337304 |
7072380373039 eller 7072380373046 |
5648911 eller 5648912 |
| Waterguard+ 1/2" och 3/4" Ställdon för ventil(C) | 2 st. | Ställdon för att manövrera kulventilen baserat på sensoråterkoppling. | 72.380.337305 | 7072380373053 | 5648876 |
| Waterguard+ Sensorband med 3,5 mm jack(D) | 1 st. | Trådbunden vattensensor som känner av om det finns vatten i närheten. | 72.380.337307 | 7072380373077 | 5648877 |
| Cat.6-kabel - 2xRJ45 - 0,6 m(Z) |
1 st. |
Nätverkskabel för anslutning mellan Linkbox+ och ventilställdonet.
|
72.380.337324 | 7072380373244 | 5648887 |
| Kabelsats för dubbel kulventil(Z) |
1 st. |
Produktpaket med 2x Cat. 6-kablar och 1x RJ45-kabelsplitter för installation av upp till 2 ventiler. |
72.380.337322 | 7072389373220 | 5648893 |
| Abra ModePanel+ |
1 del |
Trådlös omkopplingspanel från Abra för styrning av vattentillförsel och larm. |
72.380.337346 | 7072380373466 | 5648914 |
Använd produktpaketet Waterguard+ Wireless Double 1/2 - [Art. nr: 72.380.337110 - NRF: 5648931 - NOBB: 60600424] för installationen, utöver Abra ModePanel+ som säljs separat.
För en fullständig översikt över produktpaket och produkter som tillhör Waterguard+, se artikeln Översikt över Waterguard+ produktpaket och artikelnummer (https://support.waterguard.no/hc/articles/14813969010845).
Installationsguide
Detaljerade instruktioner om hur du installerar produkten korrekt och säkert finns tillgängliga på Waterguard Support under avsnittet Installations- och användarmanual - Waterguard Support (https://support.waterguard.no/hc/categories/13644910475549).
