Introduktion till Waterguard+
Waterguard+ kan anslutas och styras direkt från SD-system eller byggnadsstyrningssystem (BMS) från tredje part med hjälp av en IO-modul. Endast Linkbox+ 4G kan användas för detta ändamål.
Med IO-modulen ansluten kommer SD-systemet att ta emot läckagelarm. Dessutom blir det möjligt att öppna och stänga ventiler, ställa in vattenlarm och visa status för vattenlarm och ventilpositioner direkt från SD-systemet. IO-modulen kommunicerar trådlöst via Zigbee med Linkbox+.
PS. En alternativ metod för anslutning till SD-systemet är via BACnet IP-protokollet. Denna anslutningsmetod kräver inga ytterligare komponenter utöver en standardnätverkskabel (Cat6) och är därför vår rekommenderade lösning om SD-systemet stöder detta.

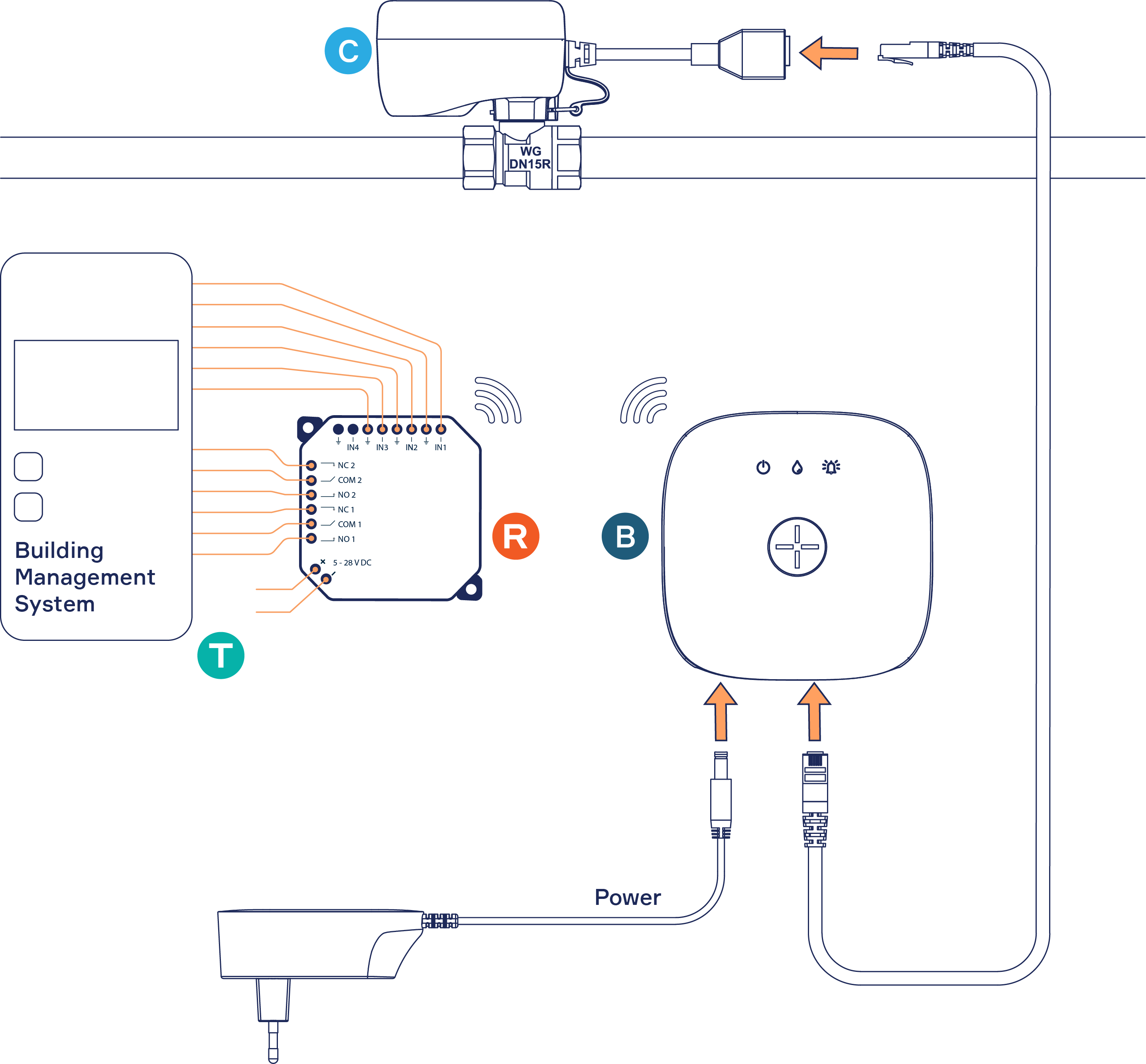

Principskiss

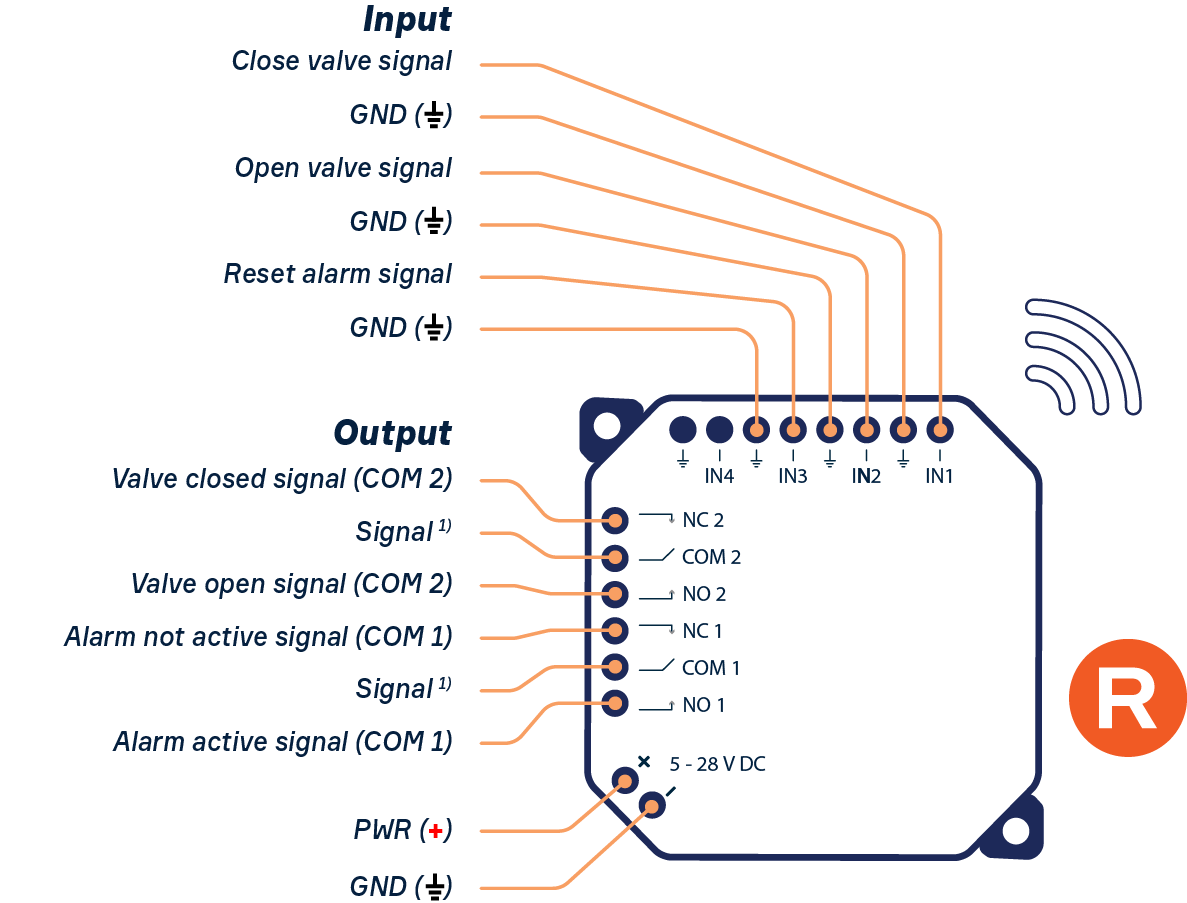

Kopplingsschema
| Signaler | Anslutning på I/O-modul |
| Ingångar | |
| Signal för att stänga ventil | IN1 |
| Signal för att öppna ventilen | IN2 |
| Signal för att tysta larm | IN3 |
| Alla ingångar måste anslutas till jord |
|
| 5-28V DC | + |
| - | |
| Utgångar | |
| Signal för utlöst vattenlarm | NO1 |
| Vattenlarmsignal ej utlöst | NC1 |
| Signal som bekräftar att ventilen är öppen | NO2 |
| Signal som bekräftar att ventilen är stängd | NC2 |
|
5-28V LIKSTRÖM Använd strömförsörjning till I/O-modul, alternativt dedikerad signal från SD-system |
COM1 + COM2 |
Beskrivning av lösning
Linkbox+ 4G (B) installeras och ansluts till ventiler (C) för vattenskydd i den aktuella byggnaden. Läckagesensorer och/eller sensortejp installeras efter behov.
Installera I/O-modulen (R) nära Linkbox 4G (t.ex. i taket) och anslut den till 5-28V DC strömförsörjning och SD-systemet (T) via INPUT- och OUTPUT-portarna på I/O-modulen (använd lämpliga portar på SD-systemet för att skicka och ta emot signaler från I/O-modulen, samt strömförsörjningen till modulen. Se kopplingsschemat ovan).
Slutligen kopplas IO-modulen ihop med Linkbox+ 4G med hjälp av Abralife-appen.
För mer information om IO-modulen och dess installation, se denna artikel.
Data som kan överföras via I/O-modulen
Ingångar
- Signal för att stänga ventilen
- Signal för att öppna ventilen
- Signal för att avbryta larm
Utgångar
- Signal för vattenlarm (aktivt larm)
- Signal för vattenlarm (larm avbrutet)
- Signal som bekräftar att ventilen är öppen
- Signal som bekräftar att ventilen är stängd
Specifikationer för ingång
Kontaktingång (potentialfri brytare eller relä)
Specifikationer för utgångar
Max brytarspänning: 30V
Max ström för brytare: 1A
Produktlista
För att ansluta ett Waterguard+-system till ett SD-system via en IO-modul behöver du Develco (Frient) Smart IO-modul (artikelnummer 94438/ EAN 5713594003986) samt en lämplig ledare för potentialfria signaler (t.ex. BUS-kabel eller RK/PN 0,75).
Abra Portal och fjärrstyrning

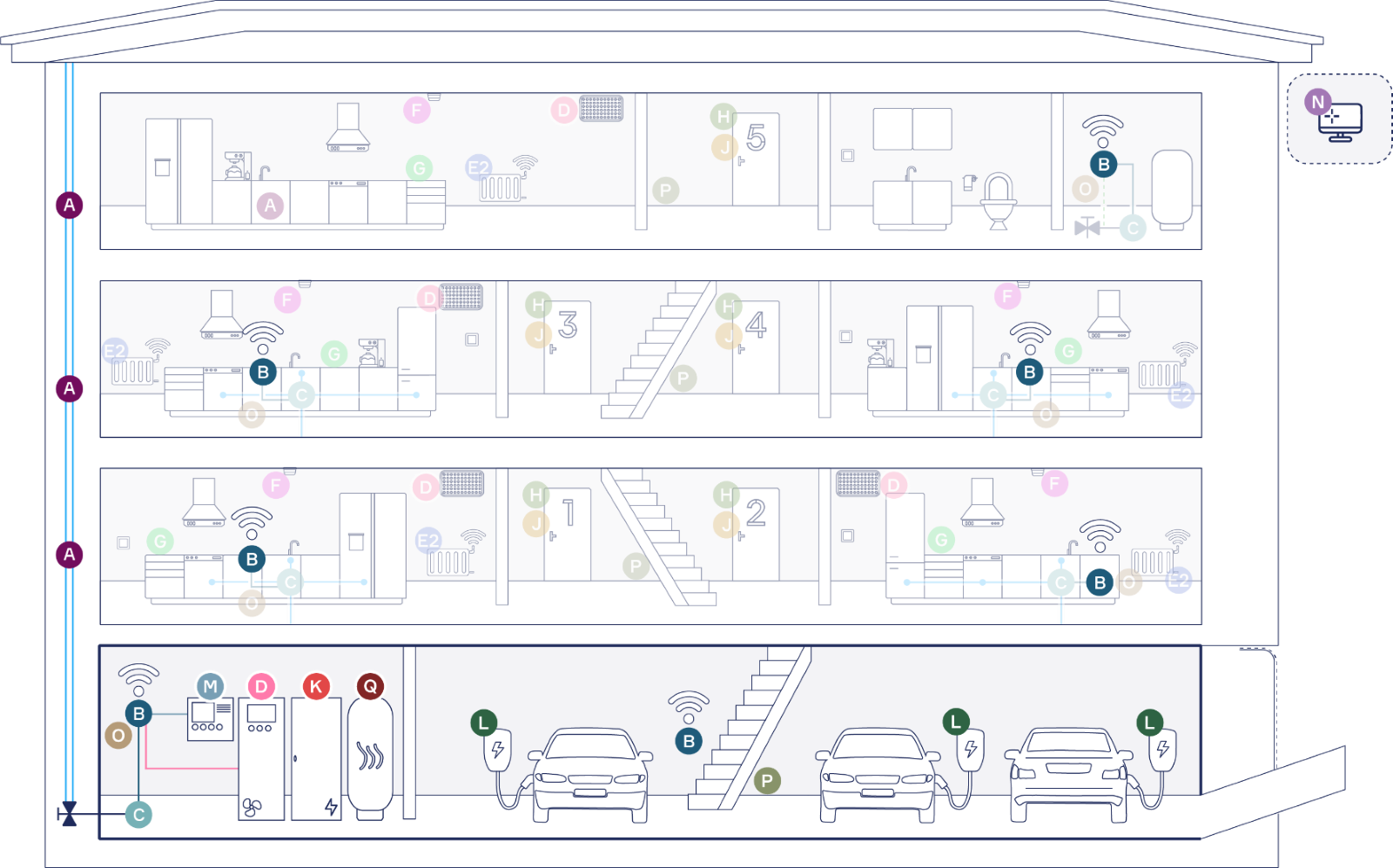

I flerbostadshus eller kommersiella byggnader kan man uppnå betydande fördelar genom att använda Abra som det översta systemet. Fastighetsskötaren har tillgång till Abra Portal(N) för hantering, vilket gör det möjligt att övervaka installationens status, upptäcka och förhindra oönskade situationer i ett tidigt skede.
Notifiering mellan enheter vid t.ex. brand ökar tryggheten för de boende utan att behöva hantera olika appar och lösningar.
Abra-universumet utvecklas ständigt och allt fler delar av den tekniska infrastrukturen i byggnader kommer att vara kompatibla med Abra i framtiden. Klicka här för mer information.
