Introduktion till Waterguard+
Waterguard+ kan anslutas till och styras direkt från SD-system eller tredjeparts byggnadsstyrningssystem (BMS) via BACnet IP.
Anslutning via BACnet IP gör det möjligt att se vattenlarm, ventilenheter med funktionsfel, läsa av fukt- och temperaturmätningar från WaterSensor+, batteristatus och öppna/stänga ventiler samt ett antal andra funktioner.
Redan installerade Waterguard+-system kommer automatiskt att uppdateras till den senaste versionen av AbraOS så att de även stöder anslutning till SD-system via BACnet IP.
Om SD-systemet inte stöder BACnet IP eller om det inte är önskvärt att använda detta, kan man alternativt använda en smart IO-modul som anslutning till systemet. Se denna artikel för mer information.
OBS! Bacnet IP-integration är endast tillgänglig med Linkbox+ 4G
Principskiss

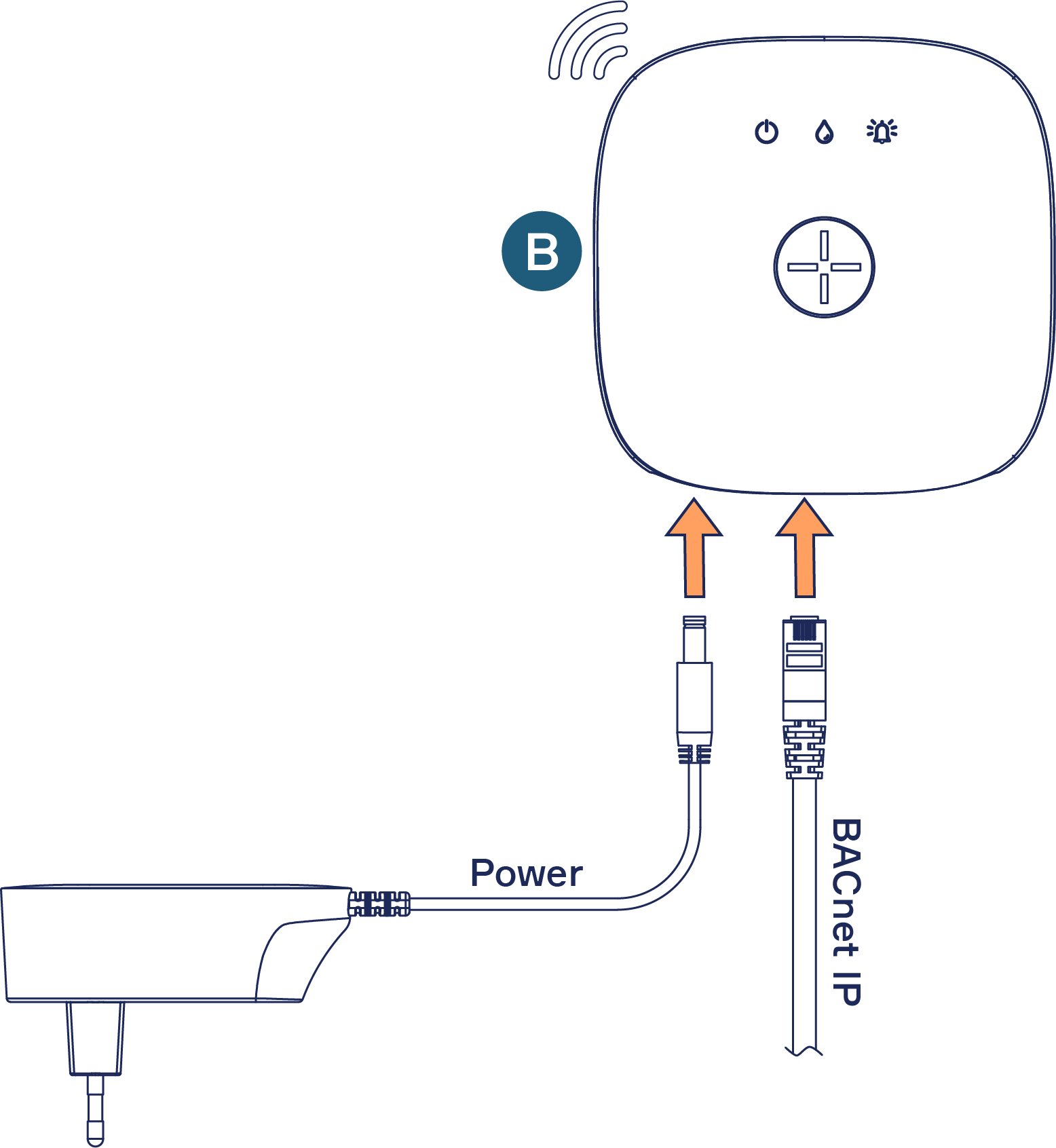

Kopplingsschema
Beskrivning av lösning
En eller flera Linkbox+ 4G (B) installeras och ansluts till ventiler för vattenskydd i den aktuella byggnaden. Varje Linkbox+ är ansluten till SD-systemet (T) via en Cat-kabel (ansluten till Ethernet-porten på Linkbox+ 4G). Önskade funktioner programmeras i SD-systemets gränssnitt.
Data som kan överföras via BACnet IP-integration
- Larm vid vattendetektering
- Larm vid fel på ventilen
- Luftfuktighets- och temperaturdata från den trådlösa vattensensorn
- Batteristatus på trådlös vattensensor(er)
- Spänningsingång på Waterguard+ centralenhet (hubb)
- Styrsignal för vatten ON/OFF
- IP-konfiguration på Waterguard+ centralenhet
Tekniska detaljer
Standardinställningar
- IP-adress dynamisk för anslutning till nätverk med DHCP-server och internetåtkomst via Ethernet
- Port: 47808
Inställningsalternativ
- IP-adress dynamisk för anslutning till nätverk med DHCP-server men INTE internetåtkomst via Ethernet
- Genom att ställa in detta alternativ kommer Linkbox+ att ansluta till 4G och upprätthålla BACnet-anslutning på lokala nätverk via Ethernet
- Statisk IP-adress för anslutning till nätverk utan DHCP-server
- Samma val oavsett om internet via ethernet eller inte
Översikt över BACnet-objekt
Ladda ner tabellen i EXCEL här
| # | Objektets namn | Typ av objekt | Enhetstyp |
Beskrivning av objektet |
|
| 1 | Abra Linkbox+ | Enhet | Linkbox+ (nav) |
Information om Linkbox+ såsom leverantör, beskrivning, firmwareversion etc. Firmware-version: Version av BACnet-stacken. Version av applikationsprogramvara: Linkbox+ FW-version. |
|
| 2 | vattenMonitor.X.larm | Analog ingång | Linkbox+ (hubb) |
Aktuellt värde 0,5 Inget larm |
Pågående vattenlarm |
| 3 | vattenMonitor.X.larm | Klass för avisering | Linkbox+ (hubb) | EJ TILLÄMPLIGT | Notifiering för vattenlarm |
| 4 | waterMonitor.X.resetLeak | Utgång med flera tillstånd | Linkbox+ (hubb) |
Aktuellt värde 2=återställ |
Återställ larm |
| 5 | vattenövervakare.X.läckage1 | Analog ingång | Linkbox+ (hubb) | Aktuellt värde 1 = Vatten uppmätt på sensortejp |
Status för givarband |
| 6 | valveMonitor.X.numValves | Ingång för flera tillstånd | Länkbox+ (nav) |
Aktuellt värde 2=1 ventil ansluten 3=2 ventiler anslutna |
Antal anslutna ventiler |
| 7 | ventilMonitor.X.ventilStatus1 | Ingång för flera tillstånd | Länkbox+ (nav) |
Aktuellt värde 2=stängd 3=öppen |
Ventilstatus ventil 1 |
| 8 | valveMonitor.X.valveStatus2 | Ingång för flera tillstånd | Länkbox+ (nav) |
Aktuellt värde 2=stängd 3=öppen |
Ventilstatus ventil 2 |
| 9 | valveControl.X.openClose | Multi State-utgång | Linkbox+ (nav) |
Aktuellt värde 2=stäng 3=öppen |
Styrning av ventil |
| 10 | BACnet/IP-port | Nätverksport | Linkbox+ (hubb) |
Bacnet Ip Udp-port: <port> standard: 47808
Bdmb Broadcast Distribution Table: ip_address <IP> Port <PORT> |
Nätverksinformation |
| 11 | ID.vattenMonitor.X.läckage1 | Analog ingång | Vattensensor+ (trådlös) | Aktuellt värde 1 = Vatten uppmätt vid sensorpunkt 1 |
Sensorstatus sensorpunkt 1 |
| 12 | ID.vattenMonitor.X.läckage2 | Analog ingång | Vattensensor+ (trådlös) | Aktuellt värde 1 = Vatten uppmätt vid sensorpunkt 2 |
Sensorstatus sensorpunkt 2 |
| 13 | ID.vattenMonitor.X.temperatur | Analog ingång | Vattensensor+ (trådlös) |
Exempel vid temperatur 25: Nuvärde: 25 |
Temperaturgivare trådlös givare |
| 14 | ID.vattenMonitor.X.luftfuktighet | Analog ingång | Vattensensor+ (trådlös) |
Exempel vid luftfuktighet 57%: Nuvärde: 57 |
Luftfuktighetsvärde trådlös sensor |
| 15 | ID.vattenMonitor.X.batterispänning | Analog ingång | Vattensensor+ (trådlös) |
Exempel vid batterispänning 3,2V: Nuvärde: 3.2 |
Batterispänning trådlös sensor 100%=3.3V 15%=2,2V (Batteriet måste bytas senast vid 15%) |
Ytterligare information:
Du kan lägga till fler trådlösa vattensensorer och flera liknande objekt kommer att fyllas i men med olika ID framför.
Produktlista
För att ansluta en Waterguard+-installation till ett SD-system behöver du bara en Cat6-kabel med önskad längd (utöver Linkbox+ 4G). Detta är en standardnätverkskabel som kan köpas från elhandlare etc.
Valfria tilläggstjänster: Abra Portal och fjärrkontroll

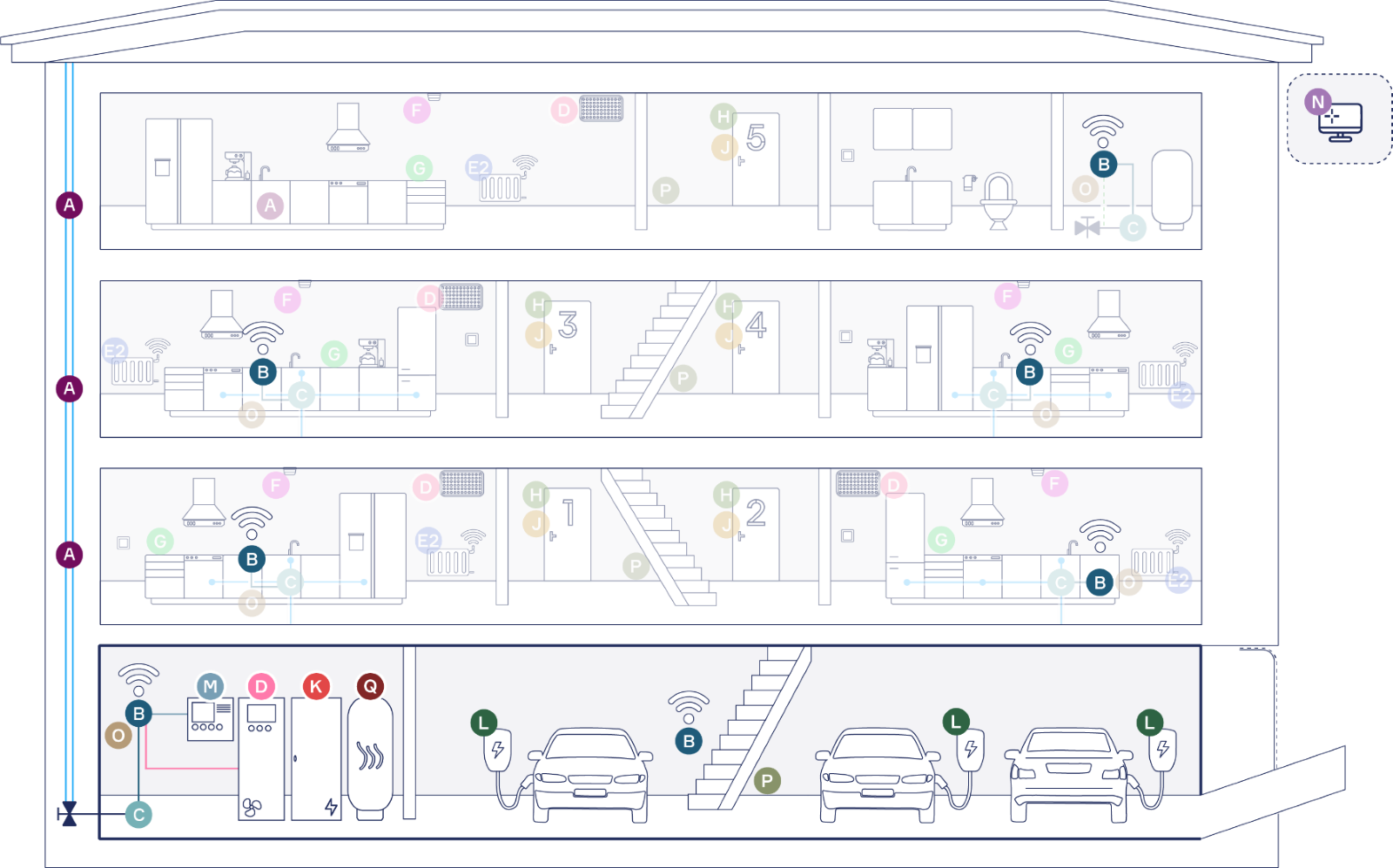

I flerbostadshus eller kommersiella byggnader kan man uppnå betydande fördelar genom att använda Abra som toppsystem. Fastighetsskötaren får tillgång till Abra Portal(N) för hantering, vilket gör det möjligt att övervaka installationens status, upptäcka och förhindra oönskade situationer i ett tidigt skede.
Notifiering mellan enheter vid t.ex. brand ökar tryggheten för de boende utan att de behöver hantera olika appar och lösningar.
Abra-universumet utvecklas ständigt och allt fler delar av den tekniska infrastrukturen i byggnader kommer att vara kompatibla med Abra i framtiden. Klicka här för mer information.
