Waterguard+ schaktlösning (flerbostadshus och större byggnader)

Införandet

Waterguard+ är väl lämpad för att upptäcka vattenläckor i schakt och liknande installationer med en sensor på varje våningsplan och stänga av vatten från en central punkt där Linkbox+ (Gateway) också är installerad.

Løsningsbeskrivelse

En Linkbox+ (Gateway) installeras längst ner på schaktet där vattnet stängs av vid läckage. Linkbox+ monteras med sensortejp om läckagedetektering på denna plats önskas. En trådlös sensor, Water Sensor+, installeras sedan vid varje punkt där läckagedetektering önskas, vanligtvis en på varje våning uppåt i axeln. Water Sensor+ installeras med ett fast strömfäste och ansluts till ett vägguttag, och beroende på behovet av läckagedetektering i punkter eller i ett större område är antingen med eller utan sensortejp ansluten. När Water Sensor+ ansluts till fast ström fungerar den automatiskt som en signalförstärkare och sprider signaler från Linkbox+ uppåt i axeln till nästa sensor.

Välj Linkbox+ 4G med 24/7 övervakning för fjärråtkomst och läckagesystemhantering

Prinsippskisse

Installation

Kopplingsschema - Anslutning av tre (3) ventiler

En Linkbox+ (Gateway) installeras längst ner på schaktet där vattnet stängs av vid läckage. Linkbox+ monteras med sensortejp om läckagedetektering på denna plats önskas. En trådlös sensor, Water Sensor+, installeras sedan vid varje punkt där läckagedetektering önskas, vanligtvis en på varje våning uppåt i axeln. Water Sensor+ installeras med ett fast strömfäste och ansluts till ett vägguttag, och beroende på behovet av läckagedetektering i punkter eller i ett större område är antingen med eller utan sensortejp ansluten. När den är ansluten till fast ström (krävs i axeln) fungerar Water Sensor+ automatiskt som en signalförstärkare och sprider signaler från Linkbox+ uppåt i axeln till nästa sensor.

Vi rekommenderar att ventiler installeras på både varm- och kallvattenförsörjning. Standardlängden på kabeln mellan nätadapter och ventil är 2 meter. Detta kan förlängas ytterligare med 3 meter med "Magnetventildelning och förlängningskabel - 3 m".

Använd 2st "Waterguard + Magnetventil Split Cable 0.5 m" för att dela signalen från den första ventilen till ventil 2 och 3.

Se tabell för ordernummer för olika ventilstorlekar.

Kopplingsschema - Anslutning av två (2) magnetventiler

En Linkbox+ (Gateway) installeras längst ner på schaktet där vattnet stängs av vid läckage. Linkbox+ monteras med sensortejp om läckagedetektering på denna plats önskas. En trådlös sensor, Water Sensor+, installeras sedan vid varje punkt där läckagedetektering önskas, vanligtvis en på varje våning uppåt i axeln. Water Sensor+ installeras med ett fast strömfäste och ansluts till ett vägguttag, och beroende på behovet av läckagedetektering i punkter eller i ett större område är antingen med eller utan sensortejp ansluten. När den är ansluten till fast ström (krävs i axeln) fungerar Water Sensor+ automatiskt som en signalförstärkare och sprider signaler från Linkbox+ uppåt i axeln till nästa sensor.

Vi rekommenderar att ventiler installeras på både varm- och kallvattenförsörjning. Standardlängden på kabeln mellan nätadapter och ventil är 2 meter. Detta kan förlängas ytterligare med 3 meter med "Magnetventildelning och förlängningskabel - 3 m".

Använd "Waterguard+ Magnetventil Split Cable 0,5 m" för att dela signalen från Linkbox+ centralenhet ut till två ventiler.

Se tabell för ordernummer för olika ventilstorlekar.

Kopplingsschema - Anslutning av en (1) ventil

En Linkbox+ (Gateway) installeras längst ner på schaktet där vattnet stängs av vid läckage. Linkbox+ monteras med sensortejp om läckagedetektering på denna plats önskas. En trådlös sensor, Water Sensor+, installeras sedan vid varje punkt där läckagedetektering önskas, vanligtvis en på varje våning uppåt i axeln. Water Sensor+ installeras med ett fast strömfäste och ansluts till ett vägguttag, och beroende på behovet av läckagedetektering i punkter eller i ett större område är antingen med eller utan sensortejp ansluten. När den är ansluten till fast ström (krävs i axeln) fungerar Water Sensor+ automatiskt som en signalförstärkare och sprider signaler från Linkbox+ uppåt i axeln till nästa sensor.

Vi rekommenderar att ventiler installeras på både varm- och kallvattenförsörjning. Standardlängden på kabeln mellan nätadapter och ventil är 2 meter. Detta kan förlängas ytterligare med 3 meter med "Magnetventildelning och förlängningskabel - 3 m".

Se tabell med ordernummer för olika ventilstorlekar.

Produktbeskrivelse

Ikon	Produkt	Nummer	Kommentar	Beskrivning
	Linkbox+ 4G (centralenhet) och medföljande 24 V strömadapter	1-datorer.	Linkbox+ 4G eller Linkbox+ WiFi	Centralenheten (B) monteras på lämplig plats i köksinredningen med hjälp av det medföljande väggfästet och ansluts till ström via den medföljande 24V nätadaptern.
	WaterSensor+	1 st per våning	-	Trådlös vattensensor, WaterSensor+ (A) installeras på varje våning för läckagedetektering. Ansluts till fast ström för att fungera som en signalförstärkare till WaterSensor+ på närliggande våningar.
	Magnetventil (1/2" - 2")	2 st. (Eventuellt 3 för cirkulationsslinga)	Se produktlista för översikt.	Ventiler (C) installeras längst ner på axeln på varm/kall + eventuellt cirkulation.
	Waterguard+ magnetventil delad kabel 0,5 m eller Magnetventildelning och förlängningskabel - 3 m	1st extra per ventil utöver 1st.	-	Medföljande kabel för 1 ventil. För flera ventiler (upp till 3) krävs en kabel per. 3 meter kabel för att förlänga avståndet mellan adapter och ventil (om avståndet mellan utlopp och ventil är mer än 2 meter) eller mellan ventiler.
	1 stk. Sensortejp 3 m m/3,5 mm Uttag	1 st per våning	-	För punktdetektering av Linkbox+ och för varje Water Sensor+. Sensortejp ansluts till centralenheten och/eller fästet för Water Sensor+ och placeras längs golvet/väggen där det antas att vatten samlas vid spill eller läckage. NOT! Det är viktigt att underlaget är rent så att sensortejpen fäster väl

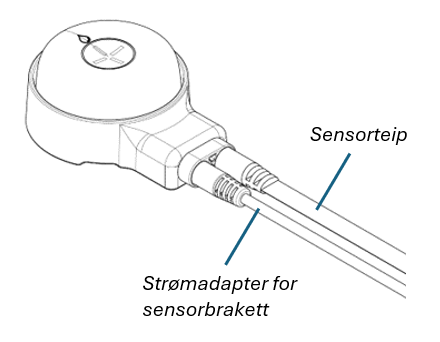

	Waterguard + Vattensensor Extern strömförsörjningsfäste	1 stk. per vattensensor+.	-	Brakett for faststrøm for sjaktinstallasjon av Water Sensor+

Produktlista för axelinstallation med 1 stegar / 1 ventil

Produktlistan visar produkter för ett schakt och ett golv. Vattensensor med sensortejp och fäste dupliceras per våning.

Molnanslutning via 4G för 24/7 övervakning av systemet mot App och Portal.

Välj Linkbox+ 4G med 24/7 övervakning för fjärråtkomst och läckagesystemhantering

Produktlista för axelinstallation med 2 stegar / 2 ventiler

Produktlistan visar produkter för ett schakt och ett golv. Vattensensor med sensortejp och fäste dupliceras per våning.

Molnanslutning via 4G för 24/7 övervakning av systemet mot App och Portal.

Välj Linkbox+ 4G med 24/7 övervakning för fjärråtkomst och läckagesystemhantering

Produktlista för axelinstallation med 3 stegar / 3 ventiler

Produktlistan visar produkter för ett schakt och ett golv. Vattensensor med sensortejp och fäste dupliceras per våning.

Molnanslutning via 4G för 24/7 övervakning av systemet mot App och Portal.

Välj Linkbox+ 4G med 24/7 övervakning för fjärråtkomst och läckagesystemhantering

Ytterligare

Innan du monterar centralenheten (B), se till att den är korrekt och korrekt placerad:

• Avstånd till ventil (Centralenheten förser ventilen med ström via den medföljande CAT6-kabeln (2 meter))
• Avstånd till vägguttag (för nätadapter)
• Sensorbandets täckningsområde (tejpen måste täcka det område där risken för läckage är störst)

PS! Om sensortejpen inte är tillräckligt lång för att täcka det önskade området kan du skarva sensortejpen eller utöka lösningen med en eller flera Watersensor+. Se avsnittet Alternativ och alternativ för mer information.

För detaljerade instruktioner om installation och användning, se vår kompletta installations- och användarmanual.

Alternativ och alternativ

• Linkbox+ stöder även anslutning och hantering av andra smarta produkter och lösningar för hemmet. För mer information, besök www.abralife.no
