Waterguard+ koblet til bevegelsessensor via IO modul for automatisk styring av vanntilførsel

Introduksjon

Nye Waterguard+ kan kobles til eksterne bevegelsessensorer via en I/O-modul. Dette gjør det mulig å automatisk stenge vanntilførselen når det ikke er noen bevegelse i rommet over en viss periode. Når bevegelseessensoren oppdager nærvær i rommet, gjenopptas vanntilførselen. Denne løsningen er særlig nyttig i toalettrom i offentlige bygninger, og den reduserer risikoen for vannlekkasjer, senker unødvendig vannforbruk fra kontinuerlig rennende sisterner, og hjelper til med å forhindre skader forårsaket av hærverk.

Det er kun Linkbox+ 4G som kan benyttes til dette formålet.

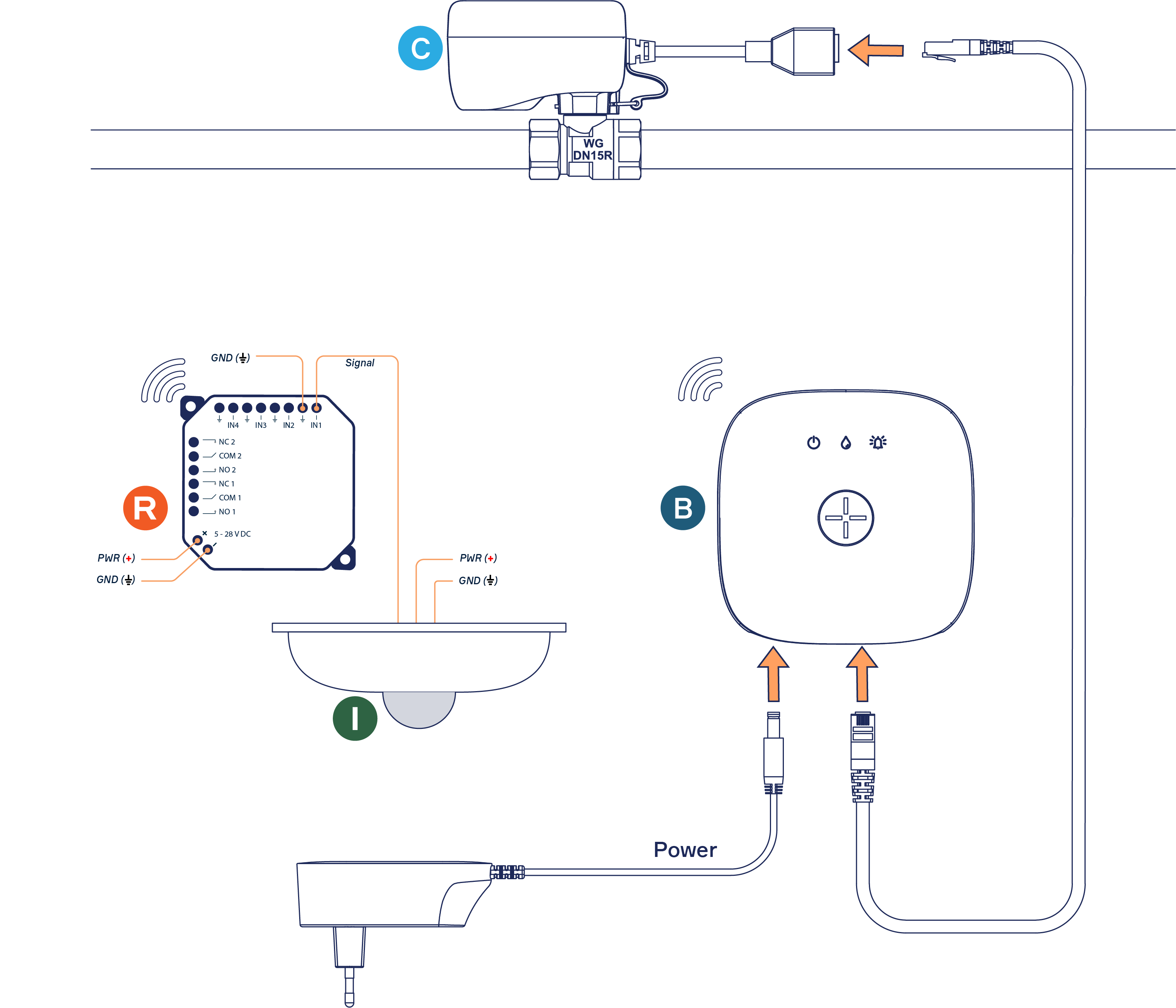

Prinsippskisse

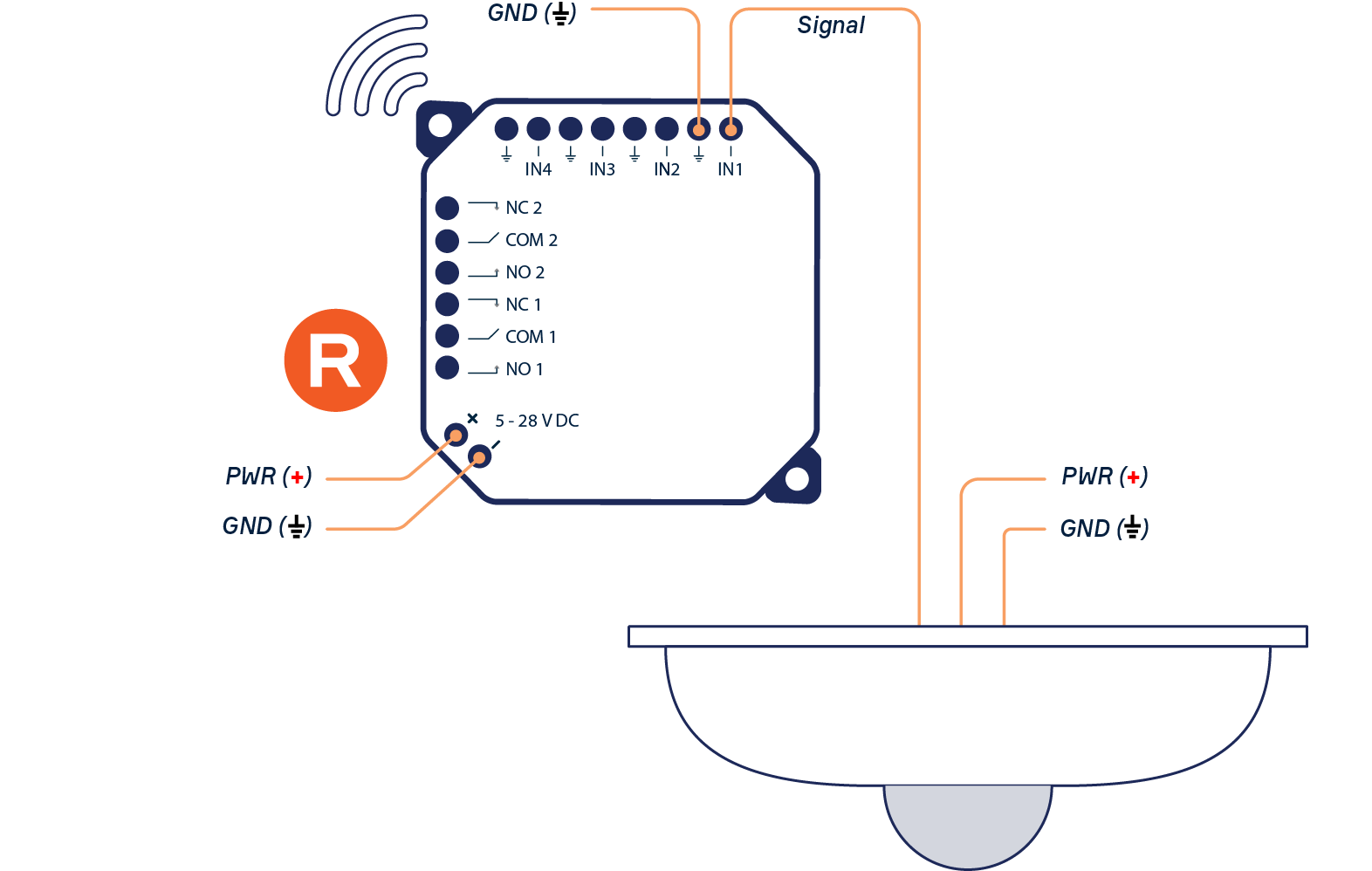

Koblingsskjema

Løsningsbeskrivelse

Linkbox+ 4G (B) installeres og tilkobles ventil (C) i det aktuelle rommet (typisk et toalettrom, kjøkkenavdeling eller tilsvarende). I/O modul (R) monteres i nærheten av Linkbox 4G (f.eks. i himling), og tilkobles 5-28V DC strømtilførsel og til potensialfritt signal fra bevegelsessensor (I) via IN1-port på IO-modul.

Til slutt pares IO-modulen opp mot Linkbox+ 4G ved hjelp av Abralife appen.

MERK: Linkbox+ 4G vil automatisk lukke vanntilførselen etter 1 time fra siste registrerte bevegelse.

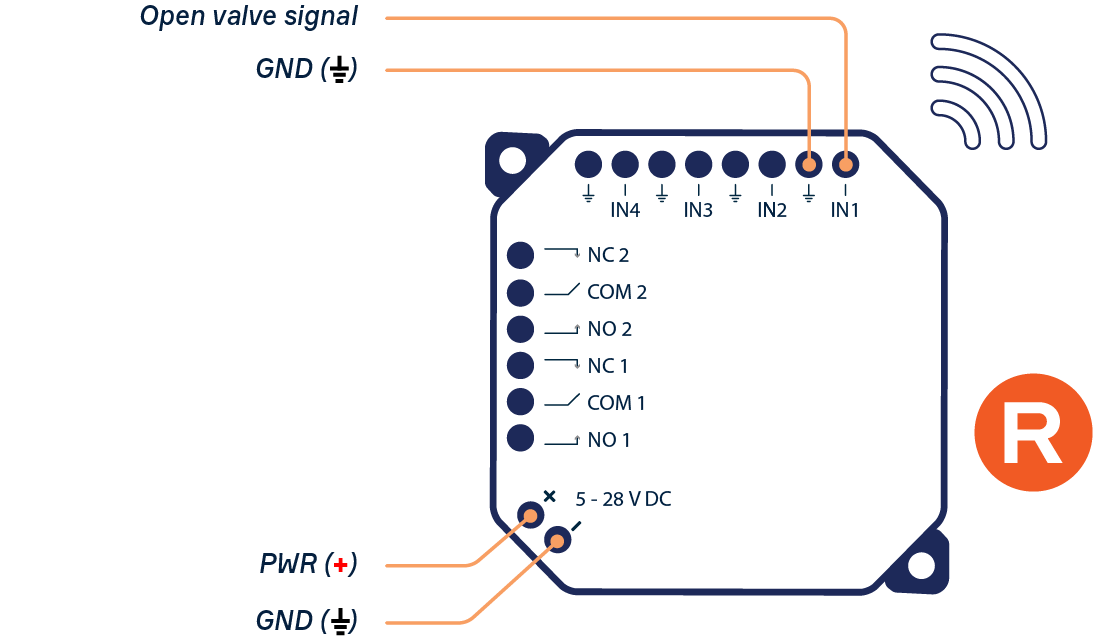

Spesifikasjoner for inngang
Kontaktinngang (potensialfri bryter eller rele)

Produktliste

For å koble et Waterguard+ system mot en bevegelsessensor via IO-modul, trenger du Develco (Frient) Smart IO-modul (Artikkelnummer 94438/ EAN 5713594003986), samt egnet leder for potensialfrie signaler mellom bevegelsessensor og IO-modul.

Eksempel på bevegelsessensor: Micromatic PIR/bevegelsessensor (SE41440/ EL: 1404494)

Abra Portal og fjernstyring

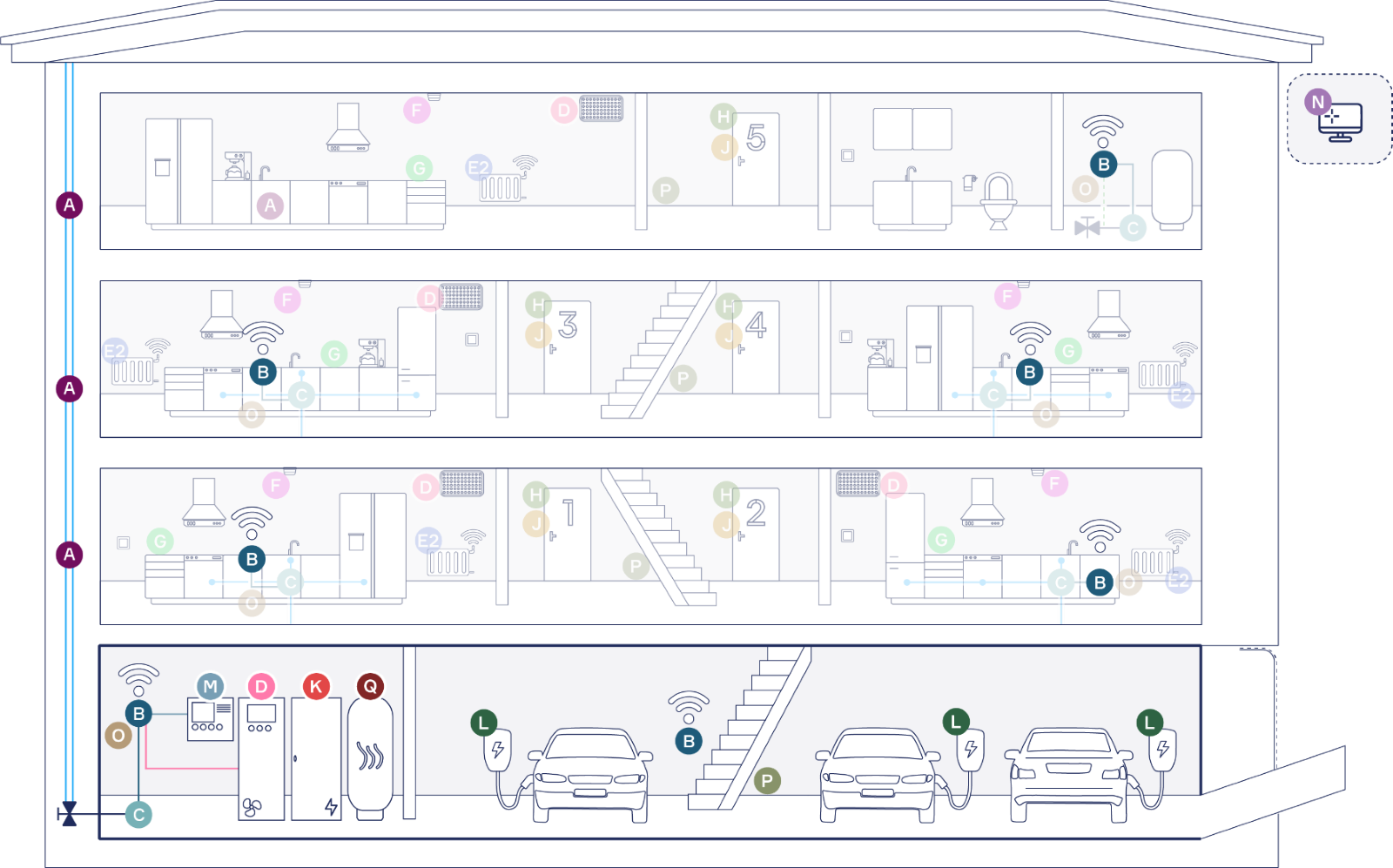

I flerbolig-bygg eller næringsbygg kan man oppnå betydelige fordeler ved å benytte Abra som toppsystem. Bygningsforvalter får tilgang til Abra Portal (N) for forvaltning, som gjør det mullig å overvåke status på installasjonen, oppdage og avverge uønskede situasjoner tidlig.

Varsling mellom boenheter ved for eksempel brann øker tryggheten for beboere uten at man behøver å forholde seg til forskjellige apper og løsninger.

Abra universet er i kontinuerlig utvikling og stadig flere deler av den tekniske infrastrukturen i bygg vil bli kompatibelt med Abra i fremtiden. Klikk her for mer informasjon.
