Dette er en løsning for behovsstyring av vann i næringsbygg, spesielt egnet for toalettkjerner og garderober. Ved å koble en bevegelsessensor (PIR) til systemet via en IO-modul, sikrer man at vannet kun er tilgjengelig når det er aktivitet i rommet.
Systemet består av en Linkbox+ Pro eller Waterguard+ Adapter som kommuniserer trådløst med en IO-modul. Bevegelsessensoren kobles fysisk til IO-modulen med potensialfrie signaler.
Løsningen kan settes opp med to ulike funksjoner avhengig av behov:
- Bevegelsessensor (bruk IO-modul inngang IN1): Ventilen følger sensoren direkte (åpner og stenger umiddelbart ved deteksjon).
- Bevegelsessensor med timer (bruk IO-modul inngang IN2): Ventilen åpnes ved deteksjon og holdes åpen i 1 time etter siste registrerte bevegelse.
Viktig informasjon om internett-tilgang:
Sentralenheten (Linkbox+ eller Adapter) trenger kun internett-tilgang under selve installasjonen og konfigureringen. Når IO-modulen er ferdig parret og logikken er lagret, vil systemet fungere 100% lokalt. Det er altså ikke krav om permanent WiFi/internett for at vannstyringen skal fungere i daglig drift.
Koblingsskjema og signaler
IO-modulen krever ekstern strømforsyning (5–28V DC) og kobles mot sensorens potensialfrie kontakt. Sørg for at fysisk kabling samsvarer med funksjonen som velges i appen.
| Signal | Tilkobling på IO-modul |
|---|---|
| 5–28V DC Strøm | + / - |
| Signal fra sensor (Potensialfri) | IN1 (Direkte) eller IN2 (Timer) |
| Fellesleder fra sensor | GND (Jord-symbol) |
Koblingsskjema

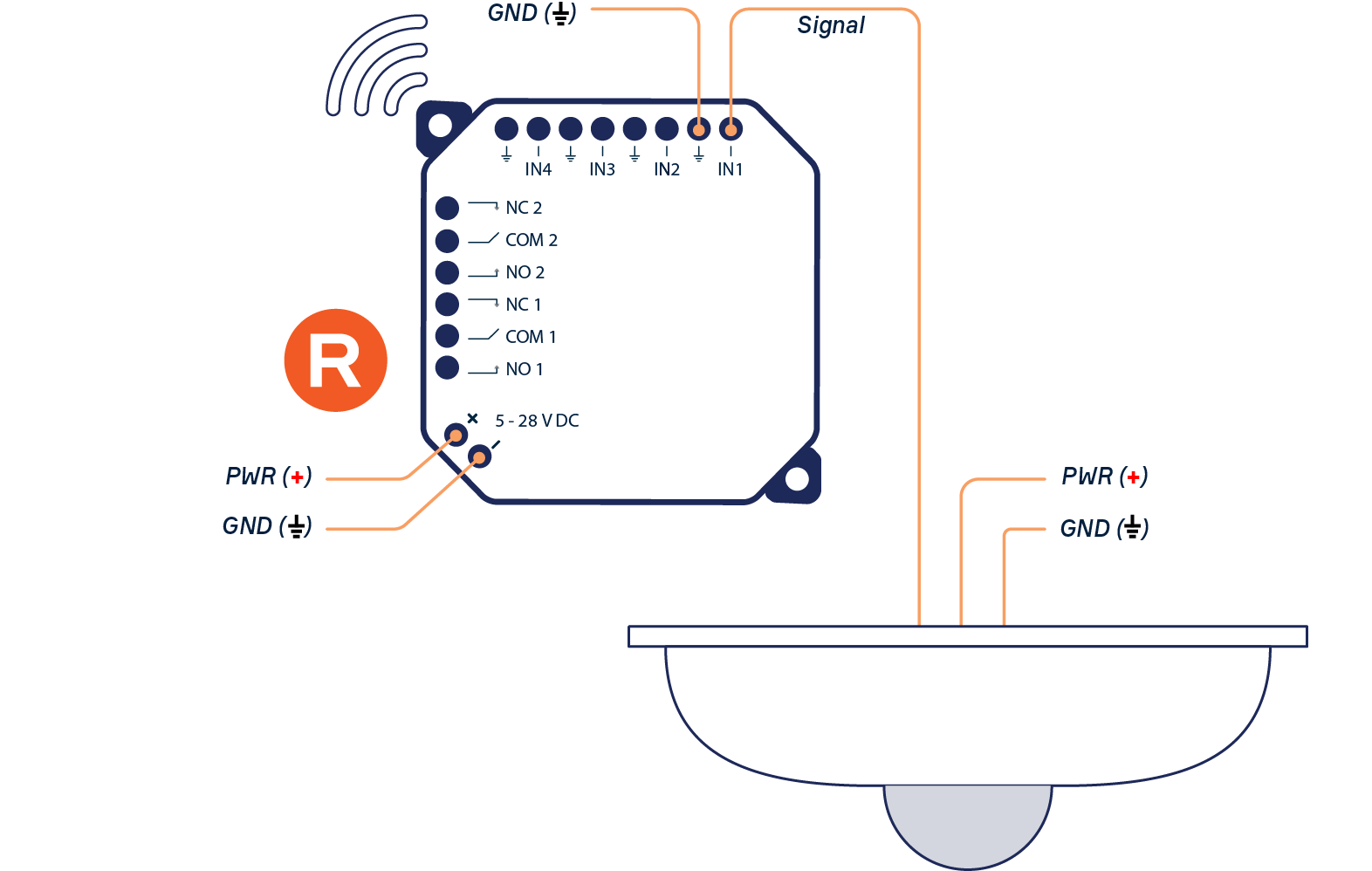

Eksempel på praktisk tilkobling for bruk av IN1:

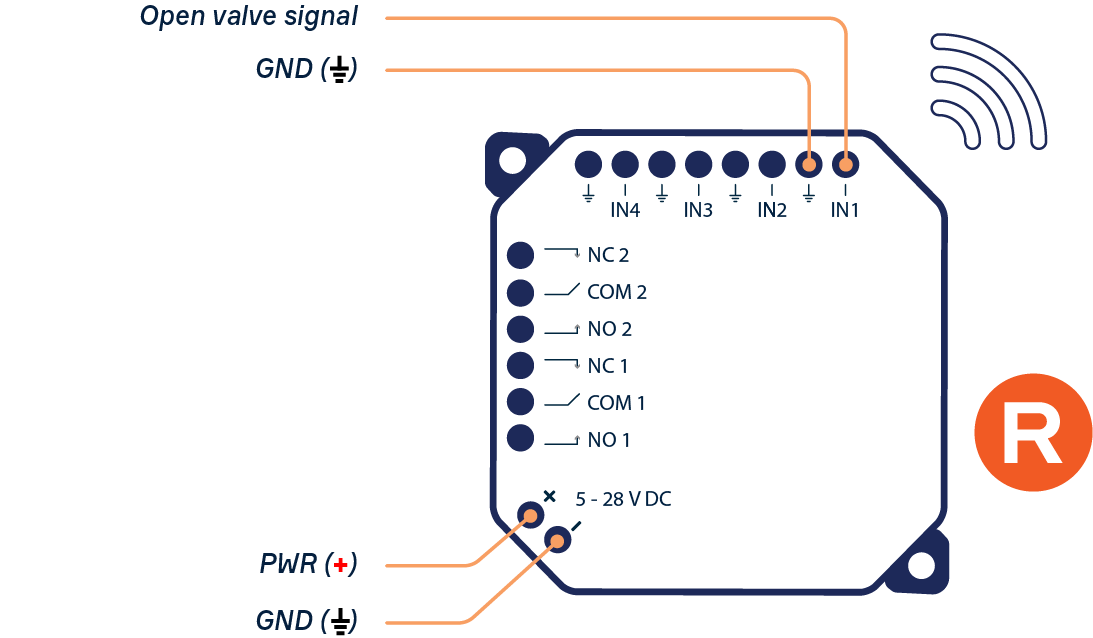

Eksempel på kobling med bevegelsessensor til IN1 – brukes når ventilen kun skal være åpen ved registrert bevegelse.
Ved bruk av funksjonen “Bevegelsessensor med timer” skal bevegelsessensoren kobles til IN2. Koblingsskjemaet er tilsvarende, men med tilkobling på inngang IN2 i stedet for IN1.
Installasjon og oppsett i app
For at logikken skal fungere, må installatøren konfigurere systemet i Abralife-appen:
- Opprett prosjekt: Åpne installatør-delen av Abralife-appen og opprett et nytt prosjekt for det aktuelle bygget/kunden.
- Installer sentralenhet: Legg til Linkbox+ Pro eller Adapter i prosjektet.
-
Koble til nett: Koble enheten til internett via WiFi eller 4G. Dette er nødvendig for å kunne legge til trådløse komponenter og laste ned riktig konfigurasjon.
- Merk: Internett er kun påkrevd under selve oppsettet. Når konfigurasjonen er lagret, vil styringen fungere lokalt uten behov for nett.
- Legg til IO-modul: Velg "Legg til enhet" i appen og par IO-modulen med sentralenheten.
-
Konfigurasjon: Under paring av IO-modulen må du velge ønsket funksjon i appen. Valget du tar her avgjør hvilken inngang du skal kable sensoren til:
- Bevegelsessensor (IN1): Ventilen følger sensoren direkte (åpner/stenger umiddelbart).
- Bevegelsessensor med timer (IN2): Ventilen holdes åpen i 1 time etter siste registrerte bevegelse.
Krav til utstyr
- Sentralenhet: Linkbox+ Pro eller Waterguard+ Adapter.
- IO-enhet: Develco/Frient IO-modul (art.nr 94438).
- Sensor: Standard bevegelsessensor (PIR) med potensialfri kontakt.
