Introduksjon
Waterguard+ kan kobles til og styres direkte fra SD-anlegg eller tredjeparts forvaltningssystem (eng. BMS - Building Management System) via av BACnet IP.
Tilkobling via BACnet IP gjør det mulig å se vannalarmer, funksjonsfeil på ventilenheter, avlese fukt- og temperaturmålinger fra WaterSensor+, batteristatus og åpne/lukke ventiler, samt en rekke andre funksjoner.
Waterguard+ systemer som allerede er installert vil automatisk oppdateres til siste versjon av AbraOS slik at også disse støtter tilkobling til SD-anlegg via BACnet IP.
Dersom SD-anlegget ikke støtter BACnet IP eller det ikke er ønskelig å benytte dette, så kan man alternativt benytte en smart IO-modul som tilkobling mot anlegget. Se isåfall denne artikkelen for mer info.
NB! Bacnet IP-integrasjon er kun tilgjengelig med Linkbox+ 4G

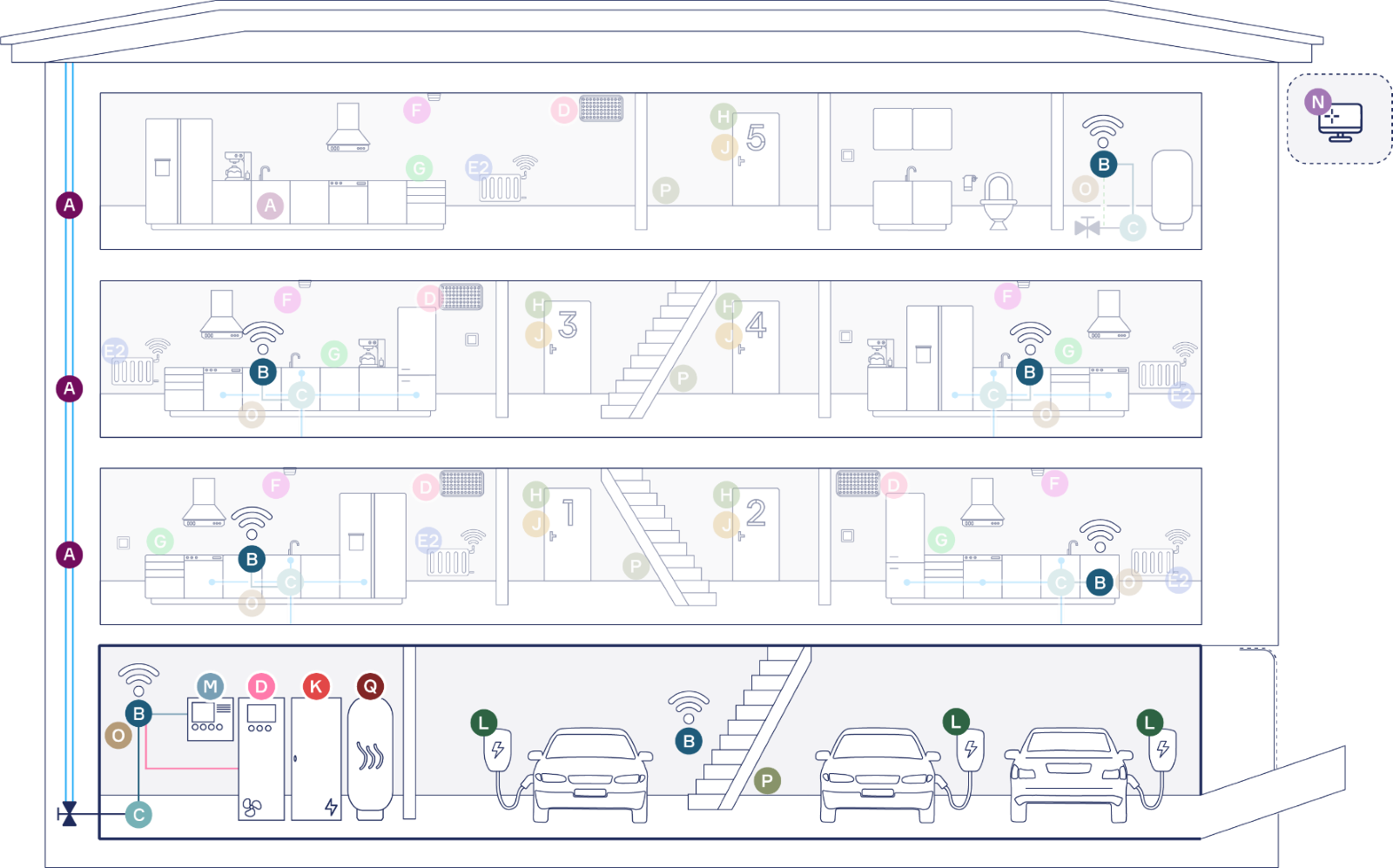

Prinsippskisse

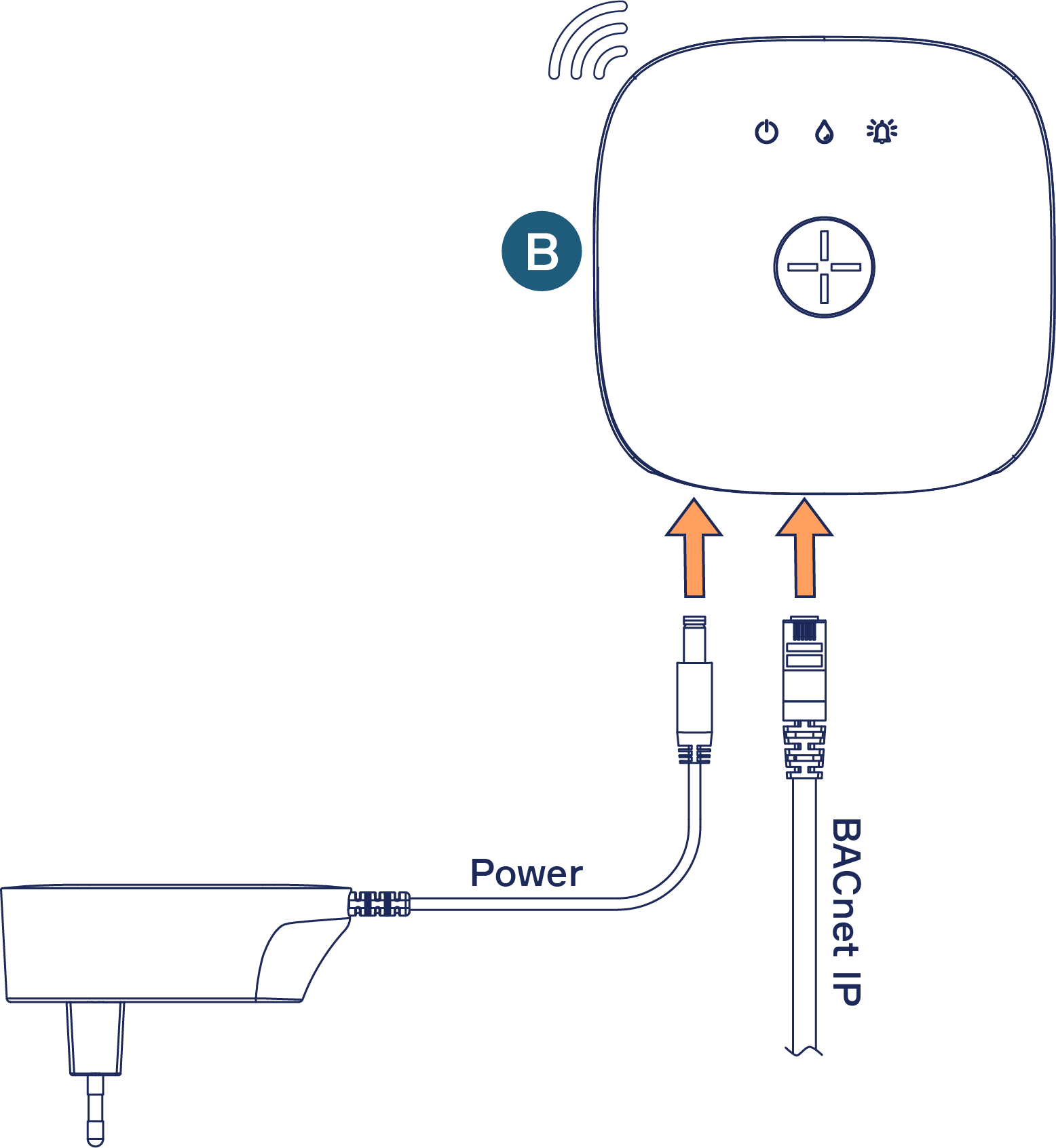

Koblingsskjema
Løsningsbeskrivelse
Én eller flere Linkbox+ 4G (B) installeres og tilkobles ventiler for vannsikring i det aktuelle bygget. Hver enkelt Linkbox+ kobles til SD-anlegget (T) via Cat-kabel (tilkoblet Ethernet-porten til Linkbox+ 4G). Ønskede funksjoner programmeres i SD-anleggets grensesnitt.
Data som kan overføres via BACnet IP integrasjon
- Alarm ved vanndeteksjon
- Alarm ved funksjonssvikt på ventil
- Fukt- og temperatur-data fra Trådløs Vannsensor
- Batteristatus på Trådløs Vannsensor(er)
- Innspenning på Waterguard+ Sentralenhet (Hub)
- Styringssignal for vann AV/PÅ
- IP-konfigurering på Waterguard+ Sentralenhet
Tekniske detaljer
Standardinnstillinger
- IP Addresse dynamisk for tilkobling til nettverk med DHCP server og internettilgang via ethernet
- Port: 47808
Innstillingsmuligheter
- IP Adresse dynamisk for tilkobling til nettverk med DHCP server men IKKE internettilgang via ethernet
- Ved å sette denne innstillingen vil Linkbox+ koble til 4G og bevare BACnet-tilkobling på lokalnett via ethernet
- IP Adresse statisk for tilkobling til nettverk uten DHCP server
- Samme valg om internett via ethernet eller ikke
BACnet objektoversikt
# | Navn | Objekt-type | Enhet type |
Beskrivelse |
|
1 | Abra Linkbox+ | Device | Linkbox+ (hub) |
Informasjon om Linkbox+ som vendor, beskrivelse, firmware versjon osv. Firmware Revision: Versjon på BACnet stack Application Software Version: Linkbox+ FW Version |
|
2 | waterMonitor.X.alarm | Analog input | Linkbox+ (hub) |
Present value |
Pågående vannalarm |
3 | waterMonitor.X.alarm | Notification Class | Linkbox+ (hub) | N/A | Notifikasjon for vannalarm |
4 | waterMonitor.X.resetLeak | Multi State Output | Linkbox+ (hub) |
Present value 2=reset |
Avstill alarm |
5 | waterMonitor.X.leak1 | Analog input | Linkbox+ (hub) | Present value 1 = Vann målt på sensortape |
Sensortape status |
6 | valveMonitor.X.numValves | Multi State Input | Linkbox+ (hub) |
Present value 2=1 ventil koblet til 3=2 ventiler koblet til |
Antall ventiler tilkoblet |
7 | valveMonitor.X.valveStatus1 | Multi State Input | Linkbox+ (hub) |
Present value 2=closed 3=open |
Ventilstatus ventil 1 |
8 | valveMonitor.X.valveStatus2 | Multi State Input | Linkbox+ (hub) |
Present value 2=closed 3=open |
Ventilstatus ventil 2 |
9 | valveControl.X.openClose | Multi State Output | Linkbox+ (hub) |
Present value 2=close 3=open |
Ventilstyring |
10 | BACnet/IP Port | Network Port | Linkbox+ (hub) |
Bacnet Ip Udp Port: <port> default: 47808
Bdmb Broadcast Distribution Table: ip_address <IP> Port <PORT> |
Nettverksinfo |
11 | ID.waterMonitor.X.leak1 | Analog input | Water Sensor+ (Wireless) | Present value 1 = Vann målt på sensorpunkt 1 |
Sensor status sensorpunkt 1 |
12 | ID.waterMonitor.X.leak2 | Analog input | Water Sensor+ (Wireless) | Present value 1 = Vann målt på sensorpunkt 2 |
Sensor status sensorpunkt 2 |
13 | ID.waterMonitor.X.temperature | Analog input | Water Sensor+ (Wireless) |
Eksempel ved temperatur 25: Present Value: 25 |
Temperaturføler trådløs sensor |
14 | ID.waterMonitor.X.humidity | Analog input | Water Sensor+ (Wireless) |
Eksempel ved fuktighet 57%: Present Value: 57 |
Fuktighetsverdi trådløs sensor |
15 | ID.waterMonitor.X.batteryVoltage | Analog input | Water Sensor+ (Wireless) |
Eksempel ved batterispenning 3.2V: Present Value: 3.2 |
Batterispenning trådløs sensor 100%=3.3V 15%=2.2V (Batteri må skiftes senest ved 15%) |
Tilleggsinfo:
Man kan legge til flere wireless watersensor og det vil populeres flere tilsvarende objekter men med forskjellig ID foran.
Produktliste
For å koble en Waterguard+ installasjon til et SD-anlegg kreves kun en Cat6.kabel i ønsket lengde (i tillegg til Linkbox+ 4G). Dette er en standard nettverkskabel som kan kjøpes hos el-forhandlere etc.
Tilvalg: Abra Portal og fjernstyring
I flerbolig-bygg eller næringsbygg kan man oppnå betydelige fordeler ved å benytte Abra som toppsystem. Bygningsforvalter får tilgang til Abra Portal (N) for forvaltning, som gjør det mullig å overvåke status på installasjonen, oppdage og avverge uønskede situasjoner tidlig.
Varsling mellom boenheter ved for eksempel brann øker tryggheten for beboere uten at man behøver å forholde seg til forskjellige apper og løsninger.
Abra universet er i kontinuerlig utvikling og stadig flere deler av den tekniske infrastrukturen i bygg vil bli kompatibelt med Abra i fremtiden. Klikk her for mer informasjon.
