Introduksjon
Waterguard+ er godt egnet for deteksjon av vannlekkasjer i sjakter og lignende installasjoner med en sensor i hver etasje og stenging av vann fra et sentralt punkt hvor også Linkbox+ (Gateway) er installert.
For rørdimensjoner fra 1" til 2" benyttes Danfoss Solenoid ventiler og Waterguard+ Power Adapter for Solenoid Valves.

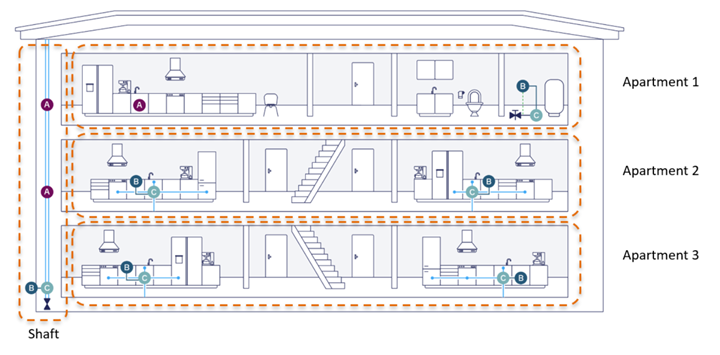

Prinsippskisse
Koblingsskjema
Linkbox+ støtter tilkobling av opptil 2 magnetventiler

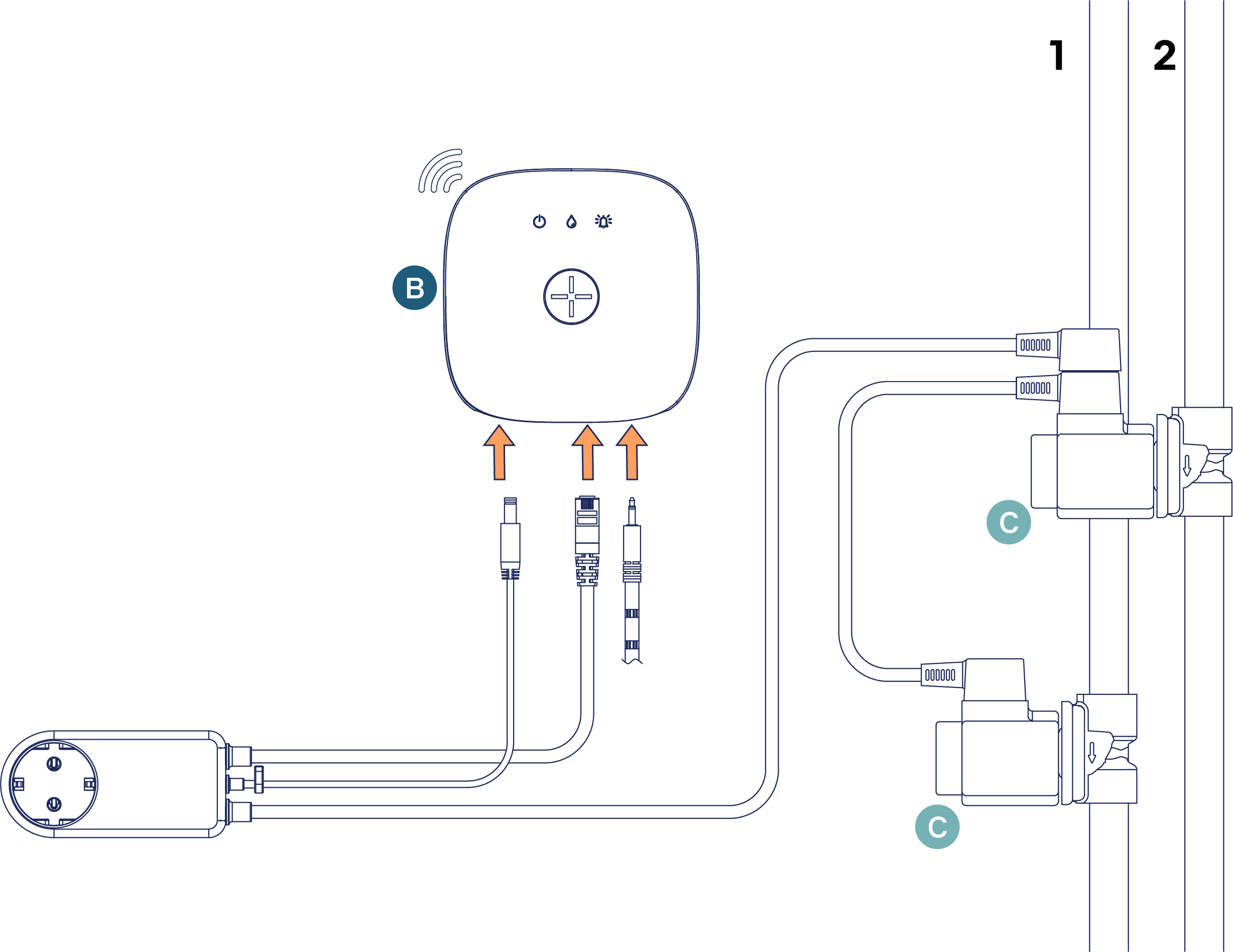

Oppsett med 2 ventiler
Oppsett med 1 ventil

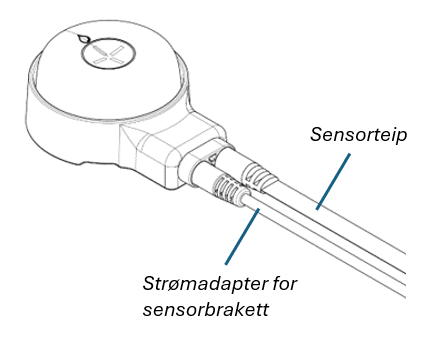

Trådløs sensor i hver etasje (etasjeskille):
OBS! Det anbefales å installere strømforsyning til WaterSensor+ Bracket på alle sensorer slik at hver vannsensor fungerer som signalforsterker.
Produktbeskrivelse
| Ikon | Produkt | Antall | Kommentar | Beskrivelse |
|
Linkbox+ 4G (sentralenhet) og medfølgende 24V strømadapter |
1 stk. |
Linkbox+ 4G eller Linkbox+ WiFi |
Sentralenheten (B) monteres på egnet sted i kjøkkeninnredningen ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
|
|
|
WaterSensor+ |
1 stk. per etasje |
- |
Trådløs vannsensor, WaterSensor+ (A) installeres i hver etasje for lekkasjedeteksjon. Kobles til faststrøm for å fungere som signalforsterker til WaterSensor+ i nærliggende etasjer. |
|
|
Magnetventil (1/2" - 2") |
2 stk. (Evt 3 for sirkulasjonssløyfe) |
Se produktliste for oversikt. |
Ventiler (C) installeres i bunn av sjakt på varmt/kaldt + evt sirkulasjon. | |
|
Waterguard+ Solenoid Valve Split Cable 0.65 m eller Solenoid Valve Split and Extension Cable - 3 m |
1stk ekstra per ventil utover 1stk. |
- |
Medfølgende kabel for 1 ventil. For flere ventiler (opptil 3) kreves en kabel per. 3 meter kabel for å forlenge avstand mellom adapter og ventil (hvis avstand mellom stikkontakt og ventil er mer enn 2 meter) eller mellom ventiler. |
|
| 1 stk. Sensor Tape 3 m m/3.5 mm Jack | 1 stk. per etasje |
- |
For Linkbox+ punktdeteksjon og for hver Water Sensor+. Sensortape kobles til sentralenheten og/eller brakett for Water Sensor+ og legges langs gulv/vegg der det antas at vann vil samles ved søl eller lekkasje. OBS! Det er viktig at underlaget er rent slik at sensortapen får godt feste |
|
| Waterguard+ Water Sensor Bracket | 1 stk. per Water Sensor+. |
- |
Brakett for faststrøm for sjaktinstallasjon av Water Sensor+ |
|
| Power Adapter for WaterSensor+ Bracket | 1 stk. per Water Sensor+. |
|
Strømforsyning for brakett til WaterSensor+ |
Løsningsbeskrivelse
Linkbox+ (B) monteres ved bunn av sjakt hvor vannet skal stenges av ved lekkasje. Sensorteip kobles direkte i Linkbox+ dersom man ønsker lekkasjedeteksjon i bunnen av sjakten.
Magnetventiler i ønsket dimensjon (C) monteres på vannrør og tilkobles Linkbox+ via Waterguard+ Power Adapter for Solenoid Valves. Ved behov for flere ventiler benyttes splittkabel for ventiler (5648199). PS! Vi anbefaler at ventil monteres på KV og VV. For sirkulasjonsvann anbefales kun tilbakeslagsventil.
Sensorbraketter monteres i sjakt pr. etasje. For å sikre god rekkevidde (Meshing) må brakettene tilkobles faststrøm ved hjelp av strømadapter for sensorbrakett. Sensorteip tilkobles sensorbrakett etter behov og festes i sjakt på egnet måte. Til sist pares de trådløse sensorene (A) opp mot Linkbox+ og utplasseres i sensorbrakettene.
For detaljerte instrukser om installasjon og bruk, se vår komplette installasjons- og brukermanual.
Produktliste (Pr. sjakt)
FDV-dokumentasjon for løsningen finnes her.
| NRF | NOBB | Antall | Beskrivelse |
| 5648934 | 60600427 |
1stk. |
|
| 5648888 | 60600395 | 1 stk. | Power Adapter for Solenoid Valves |
| 5648877 | 60600397 | x stk. | Sensorteip m/ 3,5mm jack. 1 stk. sensorteip per trådløse sensor. I tillegg kan 1 stk sensorteip kobles direkte i Linkbox+ for sikring av sjaktbunn. |
| 5648922 | 60600416 | x stk. | Sensorbrakett. Normalt 1 stk. pr. etasje. |
| 5648875 | 60600167 | x stk. | Trådløs Sensor. 1 stk. pr. sensorbrakett |
|
5648923 |
60600417 |
x stk. |
|
|
5515638 eller 5515639 eller 5516155 eller 5515788 eller 5515789 eller 5515791 |
60612910 eller 60612911 eller 60602664 eller 60610029 eller 60610030 eller 60610031 |
Antall ventiler pr. sjakt avhenger om det er kun KV eller KV+VV. Alternativt ventil nr. 3 på sirkulasjonsvann |
Danfoss Solenoid ventil 1/2" eller Danfoss Solenoid ventil 3/4" eller Danfoss Solenoid ventil 1" eller Danfoss Solenoid ventil 1 1/4" eller Danfoss Solenoid ventil 1 1/2" eller Danfoss Solenoid ventil 2" |
| 5648199 |
60438089 |
1 stk. pr. ekstra ventil |
Solenoid Valve Split Cable 0.5 m Dersom det trengs en lengre splittkabel, kan 5648246 benyttes (3 meter) |
Tilvalg og alternativer
- Linkbox+ støtter også tilkobling og styring av andre smarte produkter og løsninger for hjemmet. For mer informasjon, besøk www.abralife.no
