Waterguard+ koblet til SD-anlegg via IO modul

Introduksjon

Waterguard+ kan kobles og styres direkte fra SD-anlegg eller tredjeparts forvaltningssystem (eng. BMS - Building Management System) ved bruk av en IO-modul. Det er kun Linkbox+ 4G som kan benyttes til dette formålet.

Med tilkoblet IO-modul, vil SD-anlegget motta lekkasjealarmer. I tillegg vil det være mulig å åpne og lukke ventil, avstille vannalarm og se status på vannalarm og ventilposisjon direkte fra SD-anlegget. IO modulen kommuniserer trådløst via Zigbee med Linkbox+.

PS! Alternativ metode for tilkobling til SD-anlegg er via BACnet IP protokoll. Denne tilkoblingsmetoden krever ingen ekstra komponenter utover en standard nettverkskabel (Cat6) og er derfor vår anbefalte løsning dersom SD-anlegget har støtte for dette.

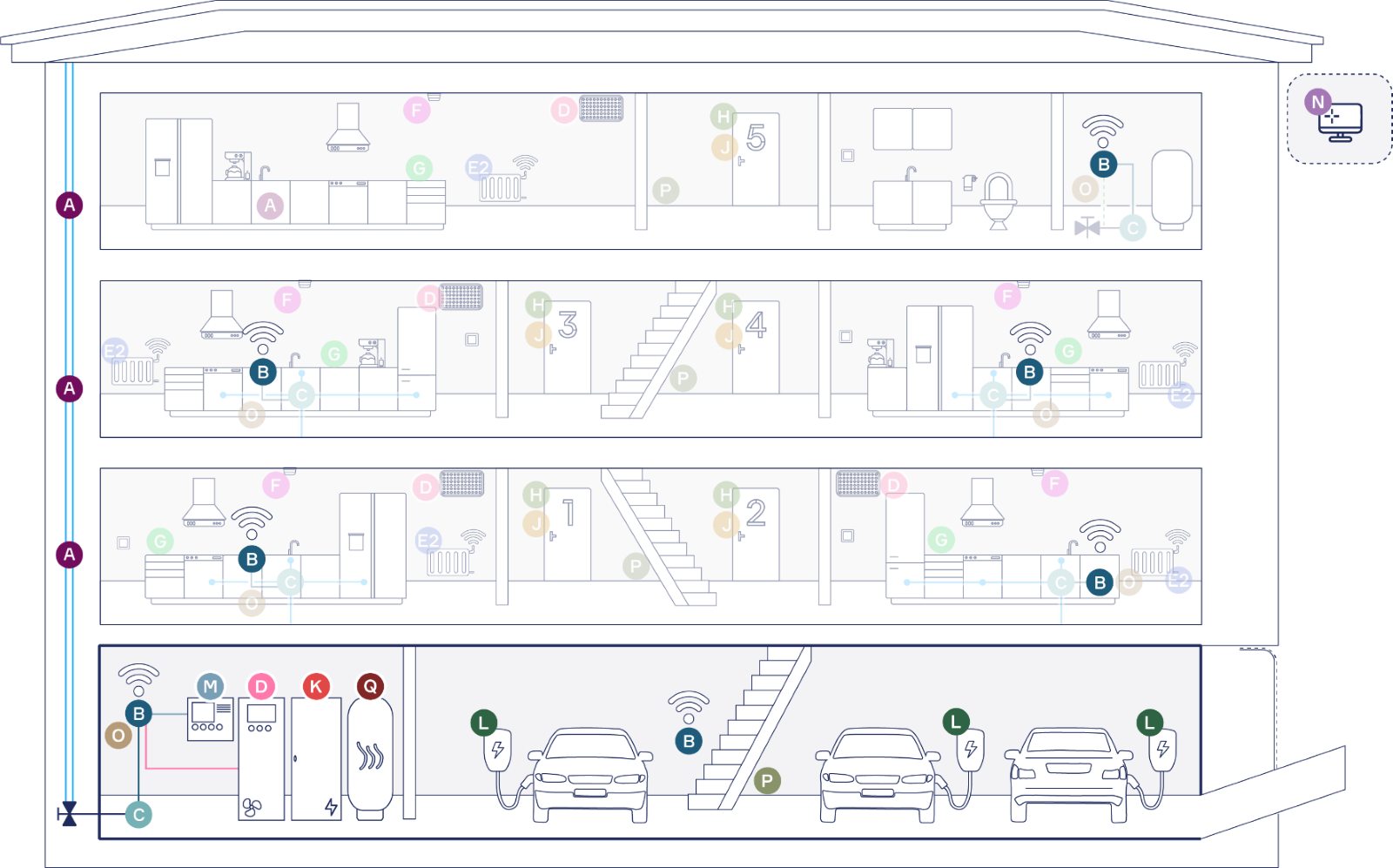

Prinsippskisse

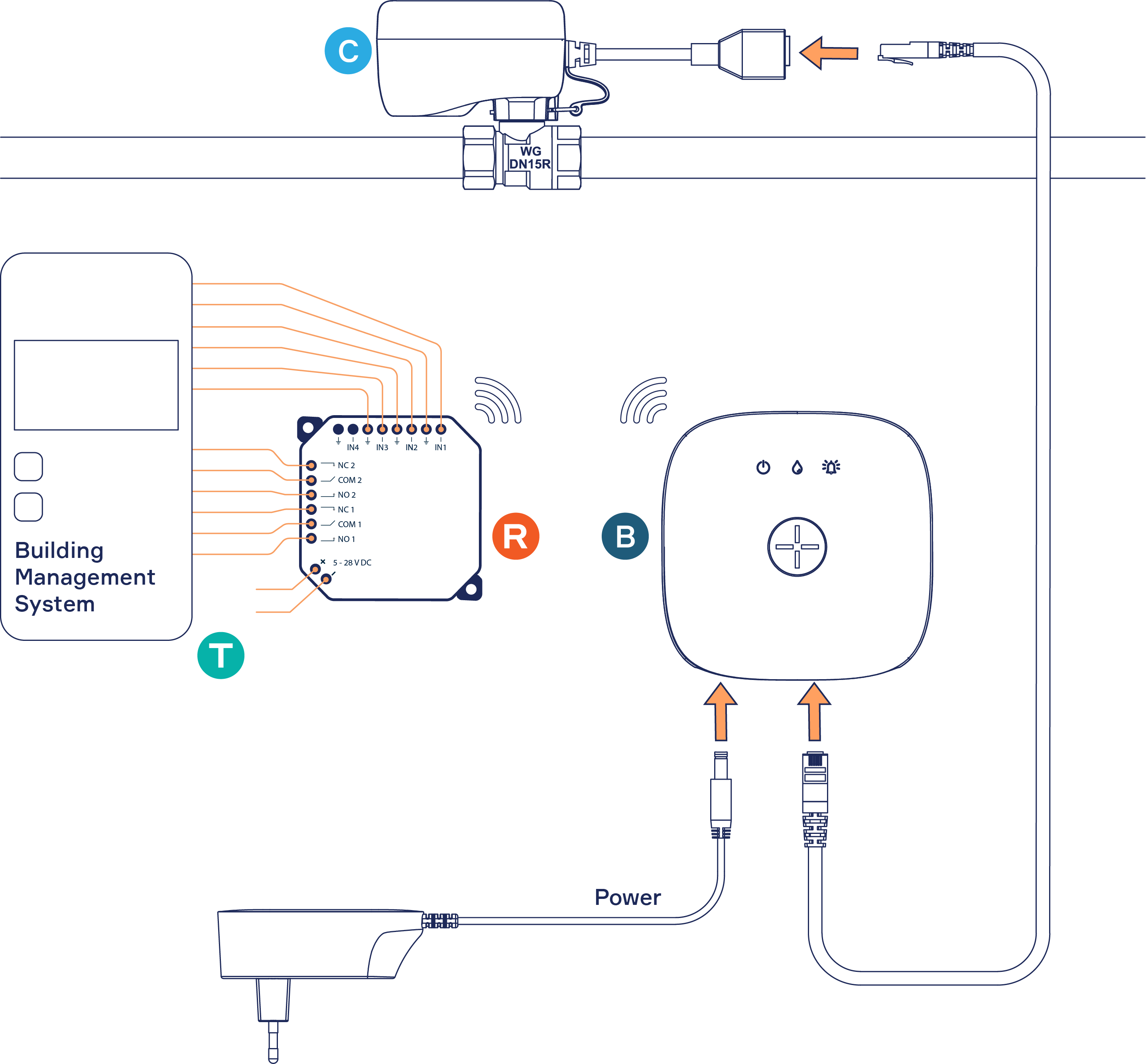

Koblingsskjema

Løsningsbeskrivelse

Linkbox+ 4G (B) installeres og tilkobles ventiler (C) for vannsikring i det aktuelle bygget. Lekkasjesensorer og/eller sensorteip monteres etter behov.

I/O modul (R) monteres i nærheten av Linkbox 4G (f.eks. i himling) og tilkobles 5-28V DC strømtilførsel og SD-anlegget (T) via INPUT- og OUTPUT- portene på I/O-modul (Benytt hensiktsmessige porter på SD-anlegget for å sende og motta signaler fra I/O-modul, samt strømtilførsel til modulen. Se koblingsskjema over).

Til slutt pares IO-modulen opp mot Linkbox+ 4G ved hjelp av Abralife appen.

For mer informasjon om IO-modul og montering av denne, se denne artikkelen.

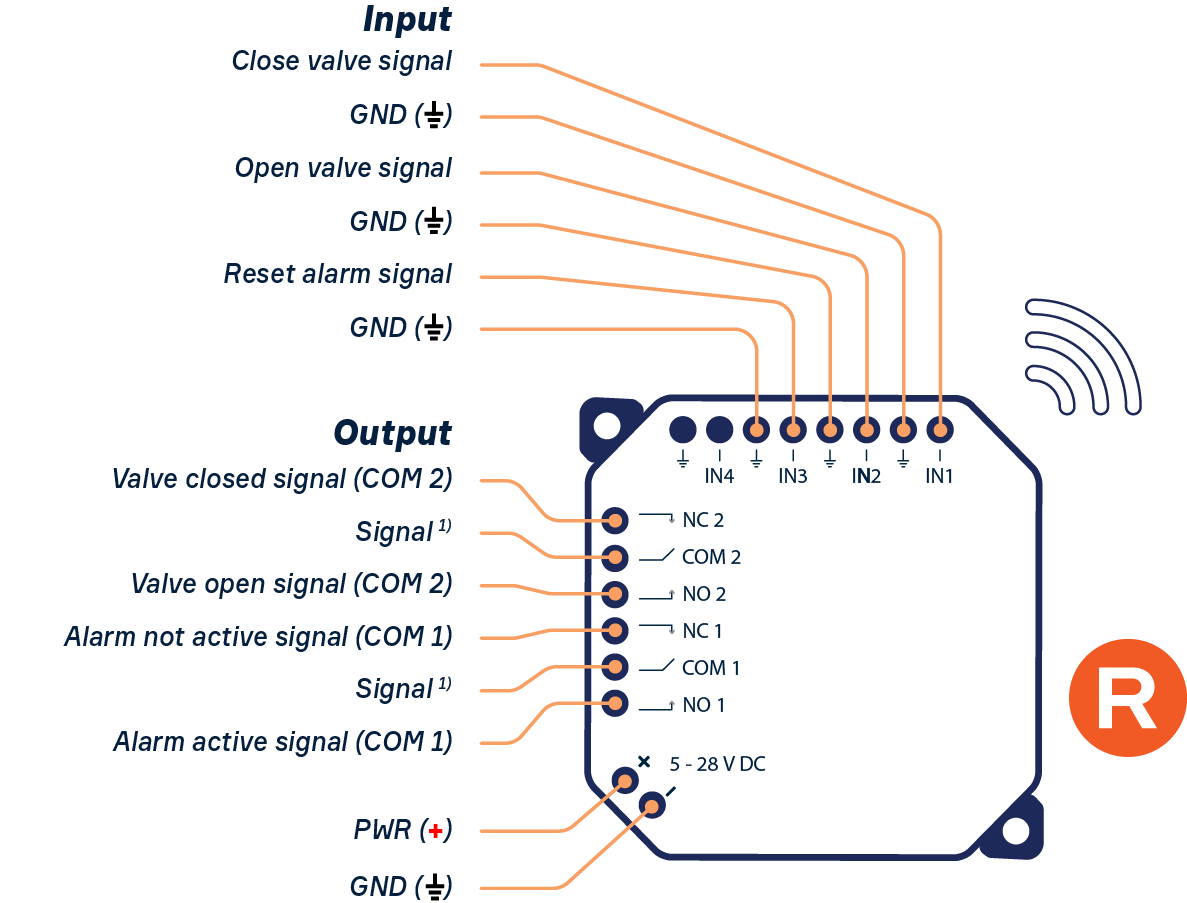

Data som kan overføres via I/O-modul

Innganger

• Signal for å lukke ventil
• Signal for å åpne ventil
• Signal for avstille alarm

Utganger

• Signal for vannalarm (aktiv alarm)
• Signal for vannalarm (alarm avstilt)
• Signal som bekrefter ventil åpen
• Signal som bekrefter ventil lukket

Spesifikasjoner for inngang
Kontaktinngang (potensialfri bryter eller rele)

Spesifikasjoner for utganger
Maks bryterspenning: 30V
Maks bryterstrøm: 1A

Produktliste

For å koble et Waterguard+ system mot et SD-anlegg via IO-modul, trenger du Develco (Frient) Smart IO-modul (Artikkelnummer 94438/ EAN 5713594003986), samt egnet leder for potensialfrie signaler (f.eks. BUS-kabel el. RK/PN 0,75)

Abra Portal og fjernstyring

I flerbolig-bygg eller næringsbygg kan man oppnå betydelige fordeler ved å benytte Abra som toppsystem. Bygningsforvalter får tilgang til Abra Portal (N) for forvaltning, som gjør det mullig å overvåke status på installasjonen, oppdage og avverge uønskede situasjoner tidlig.

Varsling mellom boenheter ved for eksempel brann øker tryggheten for beboere uten at man behøver å forholde seg til forskjellige apper og løsninger.

Abra universet er i kontinuerlig utvikling og stadig flere deler av den tekniske infrastrukturen i bygg vil bli kompatibelt med Abra i fremtiden. Klikk her for mer informasjon.
