Introduksjon

Denne artikkelen beskriver plassering av sentralenheten Linkbox+, sensortape for deteksjon av vannlekkasje, ventiler for styring av varmt- og kaldtvann og eksternt bryterpanel for styring av vanntilførsel og avstilling av vannalarmer.

Detaljert informasjon om installasjon av de enkelte produktene er tilgjengelig i Waterguard+ installasjons- og brukermanual.

Løsningsbeskrivelse

Linkbox+ installeres i fordelerskap i umiddelbar nærhet til ventiler. Sensortape tilkobles Linkbox+ for deteksjon av vannlekkasjer i bunn av fordelerskap.

Abra ModePanel+ plasseres på egnet sted, typisk ved inngangsdør, for aktivering av hjemme-modus, borte-modus eller for å avstille vannalarm.

Prinsippskisse

prinsippskisse_modepanel (1).png

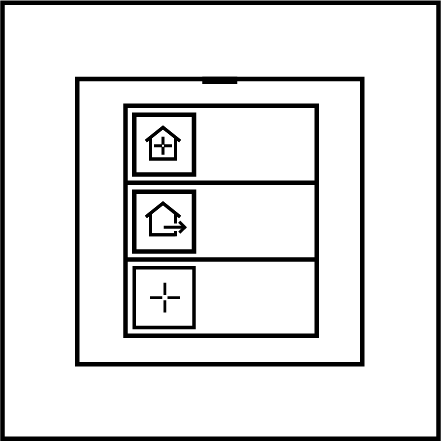

Abra ModePanel+ (5) har følgende knapper

Hjemme (åpner ventil)
Borte (stenger ventil)
Avstill alarm

OBS! For å åpne ventiler, klikk og hold knapp på Linkbox+ inne i 3 sekunder, inntil du hører et "pip".

Installasjon

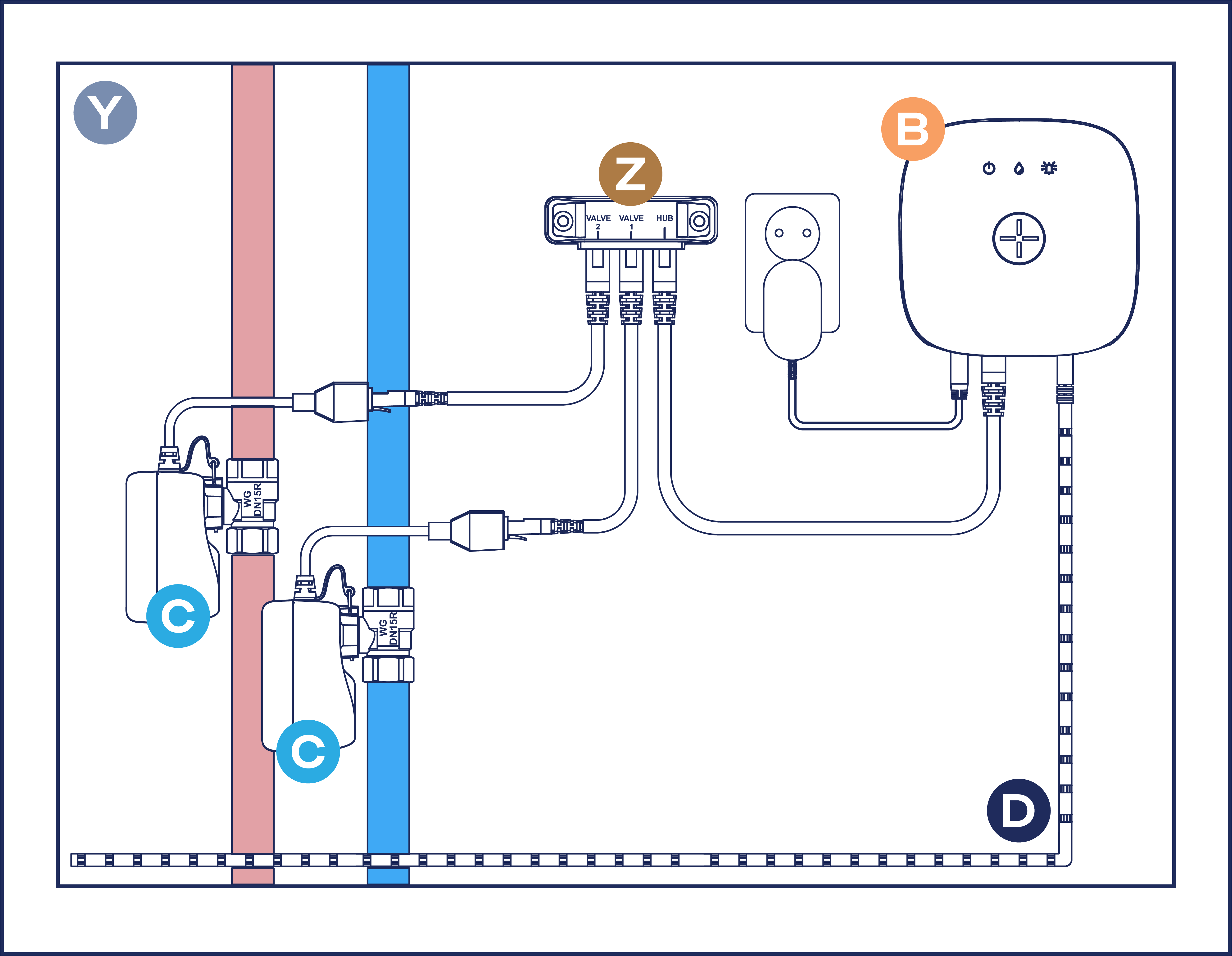

Linkbox+ (B) monteres på medfølgende brakett inni fordelerskapet og tilkobles 2stk. kuleventil 1/2" (DN15) (eller 3/4" (DN20)) (C) som installeres på tilførsel av varmt- og kaldtvann. Veggstikk med 230V AC monteres inni fordelerskapet. Splitter for nettverkskabel og til sammen 3x nettverkskabler benyttes for installasjon av 2 stk. ventiler. Sensortape (D) kobles til sentralenheten, trekkes ned i bunn av fordelerskapet og festes med dobbeltsidig tape for deteksjon av vannlekkasje.

Ved behov kan det installeres trådløse vannsensorer av typen Waterguard WaterSensor+ på steder som er utsatt for lekkasje eller der kravene i teknisk forskrift krever dette.

Merk! Fordelerskapet bør ha dør i plast eller med et segment i plast for å minimere effekten på den trådløse rekkevidden mellom Linkbox+ og eventuelle Zigbee-baserte, trådløse enheter som er tilkoblet Linkbox+ (eks. smarte dørlåser eller tilsvarende).

fordelerskap (1).png

Ikon	Produkt	Antall	Kommentar	Beskrivelse
	Linkbox+ (sentralenhet) og medfølgende 24V strømadapter	1 stk.	Linkbox+ 4G eller Linkbox+ WiFi	Sentralenheten (B) monteres ved hjelp av medfølgende veggbrakett i fordelerksap og tilkobles strøm via medfølgende 24V strømadapter.
	Waterguard kuleventiler	2 stk.	1/2" (DN15) eller 3/4" (DN20)	Kuleventiler montert på tilførsel av varmtvann (VV) og kaldtvann (KV).
Z	Dual Ball Valve Cable Kit - Splitter for nettverkskabel - for installasjon av to (2) kuleventiler inkludert 3x Cat. 6 nettverkskabler (0.6 m)	1 stk.	-	1 stk. nettverkskabel 0.6 m for tilkobling av én ventil medfølger alle produktpakker. Produktpakke med splitter og 2x nettverkskabler selges som tilbehør for tilkobling av ytterligere én ventil.
D	Sensor Tape 3 m m/3.5 mm Jack	1 stk.	-	Sensortape kobles til sentralenheten, trekkes ned i bunn av fordelerskapet og festes med dobbeltsidig tape for deteksjon av vannlekkasje.
	ModePanel+	1 stk.	-	Trådløst bryterpanel for å sette hjemme- og bortemodus, samt avstille alarmer. Settes opp enkelt mot system med Abralife app i installatørflyt.
Y	Fordelerkskap	1 stk.	-	Fordelerskap med tilførsel av varmt- og kaldtvann.

Produktliste

Produkt	Antall	Beskrivelse	Artikkelnummer	EAN / GTIN	NRF
Abra Linkbox+ 4G eller Abra Linkbox+ WiFi (B)	1 stk.	Sentralenheten som håndterer signaler fra sensorer og styrer kuleventilene.	72.380.337113 eller 72.380.337112	eller 7072380371127	5648934 eller 5648933
230V -> 24V 1.0A Power Adapter (B)	1 stk.	24V DC strømadapter for Linkbox+ WiFi og Linkbox+ 4G. Strømadapter medfølger med alle Linkbox+	72.380.337315	7072380373152	5648925
Waterguard+ Kuleventil DN15 1/2" (C) eller Waterguard+ Kuleventil DN20 3/4" (C)	2 stk.	Kuleventil installeres på vannrøret for å kontrollere vannflyten.	72.380.337303 eller 72.380.337304	7072380373039 eller 7072380373046	5648911 eller 5648912
Waterguard+ 1/2" and 3/4" Valve Actuator (C)	2 stk.	Aktuator for å operere kuleventilen basert på tilbakemeldinger fra sensorer.	72.380.337305	7072380373053	5648876
Waterguard+ Sensor Tape w/3.5 mm Jack (D)	1 stk.	Kablet vannsensor som detekterer tilstedeværelsen av vann.	72.380.337307	7072380373077	5648877
Cat.6 Cable - 2xRJ45 - 0.6 m (Z)	1 stk.	Nettverkskabel for tilkobling mellom Linkbox+ og ventilaktuatoren.	72.380.337324	7072380373244	5648887
Dual Ball Valve Cable Kit (Z)	1 stk.	Produktpakke med 2x Cat. 6 kabler og 1x RJ45 kabelsplitter for installasjon av inntil 2 ventiler.	72.380.337322	7072389373220	5648893
Abra ModePanel+	1 stk	Trådløst bryterpanel fra Abra for styring av vanntilførsel og alarmer.	72.380.337346	7072380373466	5648914

Benytt gjerne produktpakken Waterguard+ Wireless Double 1/2 - [Art. no.: 72.380.337110 - NRF: 5648931 - NOBB: 60600424] for installasjonen, i tillegg til Abra ModePanel+ som selges separat.

For fullstendig oversikt over produktpakker og produkter tilhørende Waterguard+, se artikkelen Oversikt over Waterguard+ produktpakker og artikkelnumre (https://support.waterguard.no/hc/articles/14813969010845).

Installasjonsveiledning

Detaljerte instruksjoner for hvordan produktet skal installeres korrekt og sikkert er tilgjengelig på Waterguard Kundestøtte under seksjonen Installasjons- og brukermanual – Waterguard Kundestøtte (https://support.waterguard.no/hc/categories/13644910475549).
